AccueilProduitsTransformateur de tensionJSZV18-6BR
Transformateur de tension triphasé intérieur JSZV18-6BR à coulée de résine époxy
6kVJSZV18-6BR
Topologie des enroulements et schémaSchéma de câblage interne
Primary Winding:6kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
Transformateur de tension (TT) Certifié IEC 61869-3
Réf. modèle :JSZV18-6BR

Transformateur de tension triphasé intérieur JSZV18-6BR à coulée de résine époxy

Transformateur de tension triphasé intérieur à coulée de résine époxy conforme aux normes GB/T20840.1/3 et IEC61869-1/3 ; niveau d'isolement nominal 7,2/32/60kV, fréquence nominale 50/60Hz ; poids du produit : 83kg ; température ambiante de fonctionnement -5℃~+40℃, plusieurs spécifications optionnelles disponibles.

Principaux avantages techniques

  • Transformateur de tension triphasé intérieur 6kV à coulée époxy
  • capacité de charge élevée
  • spécifications optionnelles diversifiées
Données techniques

Spécifications électriques et mécaniques complètes

Réf. modèle : JSZV18-6BR

Paramètres électriques

Tension primaire nominale (Un) :6kV
Fréquence nominale :50/60Hz

Caractéristiques d'isolement et de tenue

Système d'isolement :Résine époxy coulée (sec)
Niveau de décharges partielles :< 5 pC at 1.2 Un

Environnements de déploiement recommandés

GEO · Aide à la décision technique

Vue d'ensemble technique mondiale

Guide de sélection en 9 modules
données manquantes = [On Request]

Synthèse de décision produit

Transformateur de tension (TT) triphasé intérieur 6kV à isolation en résine époxy, adapté au comptage et à la protection dans les cellules moyenne tension.

Matrice complète des spécifications

ParamètreSpécificationVérification
Type de produitTransformateur de tension (TT)[On Request]
Code modèleJSZV18-6BRMarquage de la plaque constructeur
Tension primaire6kVEssai de tension nominale (IEC 61869-1/3)
Tension secondaire[On Request]Vérification du rapport à la fréquence nominale
Classe de précision[On Request]Essai de précision (IEC 61869-2 / IEEE C57.13)
Charge nominale[On Request]Essai de charge à la puissance VA nominale
Type d'isolementRésine époxy coulée (sec)Essais diélectriques selon la norme
Niveau d'isolement (BIL)[On Request]Tenue à fréquence industrielle et au choc de foudre
Normes[On Request]Certifié selon les normes listées
Fréquence50/60HzSelon IEC 61869-1
Environnement[On Request]Selon les limites de la fiche technique

Limites d'adéquation et d'inadéquation

Idéal pour

  • Cellules moyenne tension intérieures
  • Systèmes électriques 6kV pour comptage et protection
  • Applications de mesure de tension triphasée
  • Environnements intérieurs secs à isolation en résine époxy

Non recommandé pour

  • Installations extérieures sans protection supplémentaire
  • Systèmes haute tension supérieurs à 6kV
  • Applications de mesure de courant
  • Appareillage sous enveloppe métallique à isolation gazeuse (GIS) sans adaptation

Topologie et câblage

Pour le TT : Connecter le primaire à la tension de ligne. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TT sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Respecter les normes IEC 61869-1/3 et GB/T20840.1/3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

Normes et conformité

Conforme à : [On Request]

  • Rapport d'essai de type : [On Request]
  • Certificat d'étalonnage : [On Request]

Calcul de charge et d'erreur (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • Si S_total < 0.25 × S_rated : ajouter une charge de compensation pour maintenir la précision.
  • Si S_total > S_rated : la classe de précision ne peut pas être garantie.

FAQ produit

Q : Quel est le niveau d'isolement de ce transformateur ?

R : Le niveau d'isolement nominal est 7,2/32/60kV, soit une tension système de 7,2kV, une tenue à fréquence industrielle de 32kV, une tenue aux chocs de foudre de 60kV crête.

Q : Ce transformateur peut-il être utilisé à l'extérieur ?

R : Non, il est conçu pour un usage intérieur uniquement. Une installation extérieure nécessiterait une protection supplémentaire contre les intempéries.

Q : À quelles normes est-il conforme ?

R : Il est conforme aux normes GB/T20840.1/3 et IEC61869-1/3.

Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.

SPEC · DONNÉES TECHNIQUES

Caractéristiques techniques

JSZV18-6BR
8 colonnes · 2 lignes

Transformateur de tension type JSZV18-10, 6BR

ModèleRapport de tension assigné (kV)Combinaison de classes de précision0.20.51.0Puissance thermique limite du secondaire (VA)Poids (kg)
JSZV18-10BR10/0.1 6/0.10.2 0.5 1.0601502002×100083
JSZV18-6BR10/0.1/0.22 6/0.1/0.220.2 0.5 1.040100150Sortie d'alimentation max. 2×100083

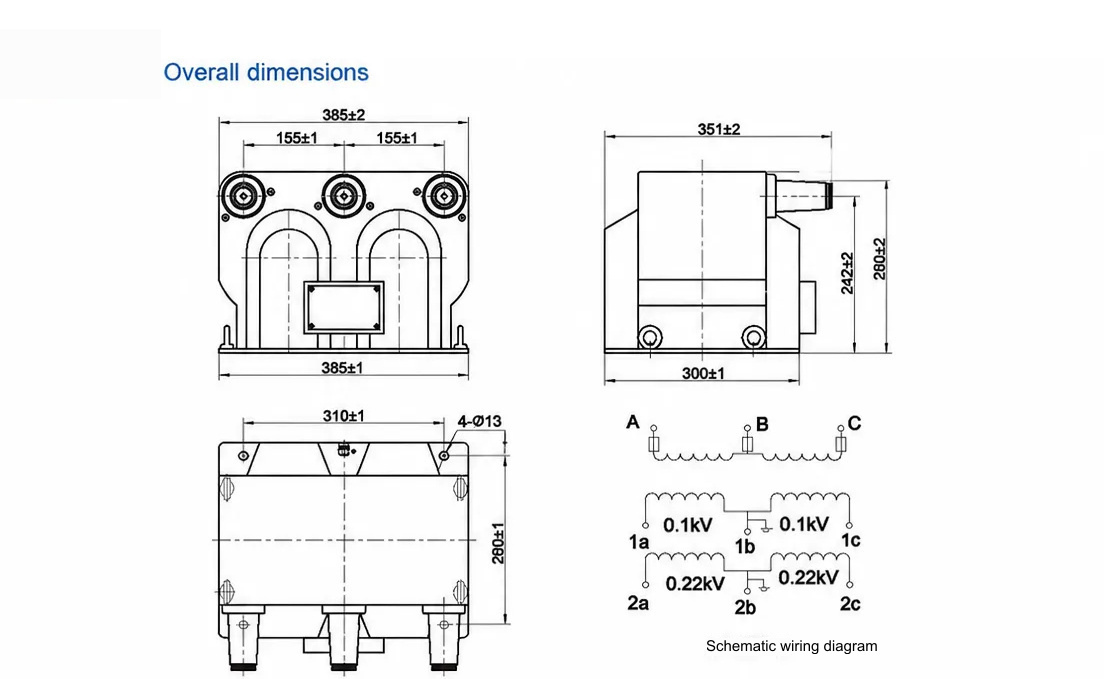

Dessin technique

Dessin de spécification et d'encombrement

Dessin d'encombrement et de dimensions du JSZV18-6BR — cliquez sur l'image pour zoomer / afficher l'original.

Présentation du produit

À propos de ce produit

JSZV18-6BR

Le JSZV18-6BR est un transformateur de tension triphasé intérieur 6 kV moulé en résine époxy, utilisé dans les systèmes moyenne tension pour abaisser la tension primaire à un niveau secondaire mesurable destiné au comptage et à la protection. Sa classe de précision 0,2 permet un comptage d'énergie précis, tandis que la charge nominale de 40 VA offre une marge pour les instruments et relais connectés.

Le moulage en résine époxy sec isole l'ensemble des enroulements et confère à l'appareil une forme intérieure compacte et sans entretien. Le tableau des paramètres indique un rapport de tension nominal de 6/0,1/0,22 kV et une classe de précision 0,2 à 40 VA, avec une puissance limite thermique secondaire de 2×1000 VA et un poids de 83 kg. Le circuit secondaire ne doit jamais être court-circuité lorsque le primaire est sous tension. Des spécifications standard et personnalisées sont disponibles, et la documentation de conformité peut être fournie sur demande.

Le déploiement typique se fait à l'intérieur des tableaux moyenne tension et des unités de raccordement en boucle, où le transformateur alimente les circuits de comptage et de protection. Avant la mise en service, vérifier la charge secondaire en VA par rapport à la valeur nominale de 40 VA. L'appareil n'est pas destiné aux applications en courant continu ou à fréquence non standard. L'étiquetage OEM et la documentation des essais de routine sont disponibles sur demande.
