Memilih transformator arus indoor 10kV untuk switchgear KYN28 bukan sekadar mencocokkan arus busbar. CT harus secara simultan memenuhi akurasi pengukuran, kinerja proteksi, ketahanan termal dan dinamis, serta batasan fisik kompartemen truk yang dapat ditarik. Ketidaksesuaian pada salah satu parameter ini menyebabkan kesalahan pengukuran, kesalahan operasi proteksi, atau interferensi mekanis selama racking. Panduan ini menjelaskan cara mendekati pemilihan rasio, beban, dan kelas akurasi untuk CT cast-resin yang digunakan dalam switchgear metal-clad KYN28.

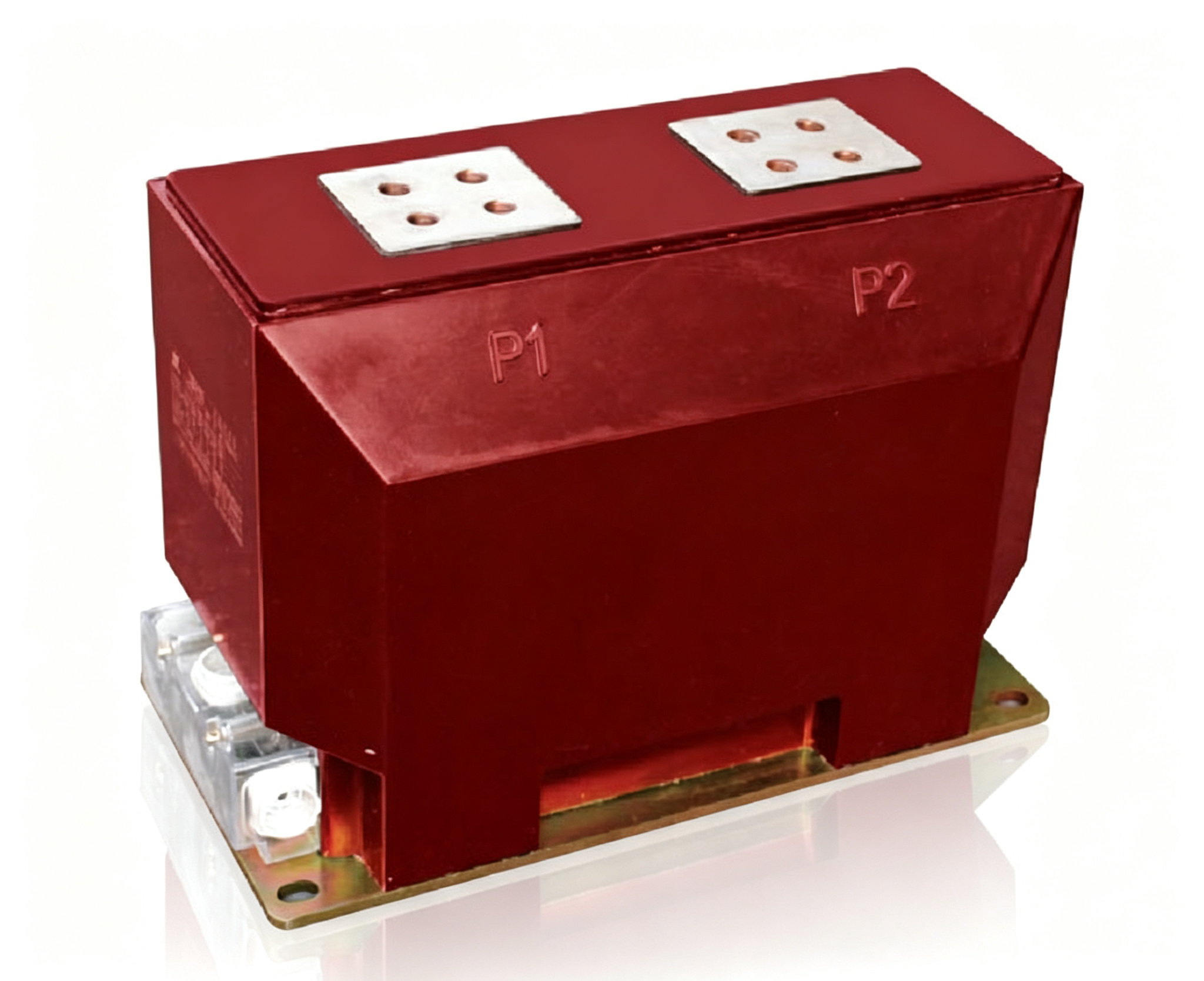

Konteks aplikasi: Peralatan switchgear KYN28 adalah desain metal-clad yang dapat ditarik yang umum digunakan dalam sistem distribusi 10kV. CT biasanya dipasang pada busbar atau kompartemen kabel dan harus sesuai dengan jarak fase dan persyaratan isolasi kabinet. CT cast epoxy indoor seperti LZZBJ9-10GWA,B,C dirancang untuk lingkungan ini, dengan model yang menawarkan kelas akurasi 0,2S, 0,5, 5P20, dan 5P30. Desain tipe busbar seperti LMZ9-10 juga digunakan di mana konduktor primer melewati bukaan jendela.
Pemilihan rasio: Rasio primer harus dipilih sehingga arus beban normal yang diharapkan berada antara 40% dan 60% dari rating primer CT. Ini menjaga inti dalam wilayah yang menguntungkan untuk akurasi sambil menyisakan ruang untuk overload. Misalnya, jika beban kontinu maksimum adalah 400 A, rasio 600/5 A atau 800/5 A mungkin sesuai tergantung pada ekspansi di masa depan. Rating sekunder biasanya 5 A atau 1 A; 5 A umum dalam instalasi KYN28, sedangkan 1 A mengurangi beban pada jalur sekunder yang panjang. Selalu konfirmasi rasio terhadap pengaturan relai dan meter.
| Beban kontinu maksimum | Rasio yang disarankan | Posisi beban normal | Komentar |
|---|---|---|---|
| 150 A | 300/5 A | 50% | Ruang cadangan yang nyaman untuk overload |
| 250 A | 400/5 A | 62% | Gunakan 600/5 A jika beban sangat bervariasi |
| 400 A | 800/5 A | 50% | Menyisakan ruang untuk ekspansi di masa depan |
| 600 A | 1000/5 A | 60% | Periksa rating termal panel |
Perhitungan beban: Beban CT adalah impedansi total rangkaian sekunder, termasuk kumparan relai, kumparan meter, resistansi kabel, dan resistansi kontak. Beban nominal CT harus lebih besar dari atau sama dengan total ini. Untuk inti pengukuran, beban biasanya kecil, tetapi untuk inti proteksi relai dan kabel dapat menambah beban signifikan. Hitung resistansi loop menggunakan panjang kabel, penampang, dan resistivitas, lalu tambahkan beban perangkat dari data pabrikan. CT dengan beban nominal 15 VA atau 20 VA umum untuk inti proteksi dalam switchgear distribusi, tetapi nilai pasti harus diverifikasi terhadap perangkat yang terhubung.
| Item | Dasar | Beban pada 5 A |
|---|---|---|
| Loop kabel sekunder | 60 m tembaga 4 mm², R ≈ 0,26 Ω | ≈ 6,6 VA |
| Input arus relay | Data pabrikan | 0,5 VA |
| Meter | Data pabrikan | 1,0 VA |
| Tautan dan kontak | Tunjangan | 0,5 VA |
| Total | ≈ 8,6 VA → rating 15 VA memadai |
Kelas akurasi untuk pengukuran: Inti pengukuran ditentukan oleh kelas akurasi dan beban nominal. Kelas 0,5 tipikal untuk penagihan komersial dan industri, sedangkan kelas 0,2 atau 0,2S digunakan di mana akurasi lebih tinggi diperlukan, terutama pada arus rendah. Akhiran 'S' menunjukkan akurasi rentang arus diperluas, yang berarti CT mempertahankan kelas akurasinya dari 1% hingga 120% dari arus nominal. Untuk penyulang KYN28 dengan beban variabel, inti 0,2S dapat bermanfaat. LZZBJ9-10GWA,B,C menawarkan kelas 0,2S dan 0,5, sehingga cocok untuk tugas pengukuran dan proteksi dalam satu unit.
Kelas akurasi untuk proteksi: Inti proteksi didefinisikan oleh kesalahan komposit pada arus primer batas akurasi. Kelas seperti 5P20 dan 5P30 berarti kesalahan komposit 5% pada 20 atau 30 kali arus primer nominal. Semakin tinggi ALF (faktor batas akurasi), semakin baik CT dapat mereproduksi arus gangguan tanpa saturasi. Untuk penyulang KYN28 yang dilindungi oleh relai arus lebih, 5P20 seringkali cukup, tetapi di mana tingkat gangguan tinggi atau proteksi diferensial terlibat, 5P30 mungkin diperlukan. LZZBJ9-10GWA,B,C menyediakan opsi 5P20 dan 5P30, memungkinkan insinyur mencocokkan inti proteksi dengan tingkat gangguan dan pengaturan relai.
Konfigurasi inti ganda: Sebagian besar CT KYN28 menggunakan inti terpisah untuk pengukuran dan proteksi. Ini memungkinkan inti pengukuran dioptimalkan untuk akurasi pada beban normal dan inti proteksi untuk kinerja pada arus gangguan. Kedua inti secara magnetis independen, sehingga saturasi pada inti proteksi tidak mempengaruhi inti pengukuran. Saat memesan, tentukan rasio, kelas, dan beban untuk setiap inti secara terpisah. Misalnya, CT mungkin memiliki inti pengukuran 600/5 A kelas 0,5, 15 VA dan inti proteksi 600/5 A kelas 5P20, 20 VA.
| Inti | Rasio | Kelas | Beban nominal | Tugas |
|---|---|---|---|---|
| 1 — pengukuran | 600/5 A | 0,2S | 15 VA | Penagihan, rentang beban lebar |
| 2 — proteksi | 600/5 A | 5P20 | 20 VA | Relay arus lebih |
| 3 — gangguan tanah | 600/5 A | 5P20 | 15 VA | Skema residu / core-balance |
Ketahanan termal dan dinamis: CT harus menahan arus hubung singkat sistem selama durasi yang ditentukan oleh rating switchgear. Arus termal waktu singkat nominal (Ith) dan arus dinamis (Idyn) biasanya diberikan untuk 1 s atau 3 s. Nilai-nilai ini harus melebihi arus gangguan prospektif pada titik instalasi. Untuk sistem distribusi 10kV, nilai tipikal adalah 20 kA/1s atau 25 kA/1s, tetapi nilai aktual harus diambil dari studi sistem. Konduktor primer dan casting CT harus dinilai sesuai. LZZBJ9-10GWA,B,C dirancang untuk aplikasi 12 kV dan tersedia dengan rating waktu singkat yang cocok untuk switchgear KYN28.
Pertimbangan fisik dan instalasi: Peralatan switchgear KYN28 memiliki ruang terbatas di kompartemen CT. Periksa dimensi CT, pola lubang pemasangan, dan orientasi terminal primer terhadap gambar kabinet. CT tipe busbar seperti LMZ9-10 dipasang di sekitar busbar, sedangkan CT tipe blok seperti LZZBJ9-10GWA,B,C dibaut ke lantai kompartemen atau penyangga busbar. Pastikan CT tidak mengganggu pergerakan truk yang dapat ditarik atau saklar pembumian. Juga verifikasi jarak creepage dan tingkat isolasi untuk sistem 10kV, biasanya tegangan nominal 12 kV untuk CT cast epoxy indoor.
Pengkabelan sekunder dan pembumian: Terminal sekunder harus mudah diakses untuk pengkabelan dan pengujian. Gunakan tautan hubung singkat pada inti yang tidak digunakan dan bumikan rangkaian sekunder pada satu titik, biasanya pada terminal CT atau di panel relai. Penampang kabel harus memadai untuk menjaga beban dalam rating CT. Untuk jalur panjang, kabel 4 mm² atau 6 mm² mungkin diperlukan. Selalu ikuti diagram pengkabelan pabrikan switchgear dan persyaratan IEC 61869 atau GB/T 20840 yang relevan untuk koneksi sekunder.
Jangan pernah membuka rangkaian sekunder CT saat arus primer mengalir. Hubungsingkatkan terminal sekunder sebelum melepas pengkabelan, tautan uji, atau meter — sekunder yang terbuka dapat menghasilkan tegangan berbahaya dan merusak inti.
Standar dan pengujian: Transformator arus untuk switchgear KYN28 harus memenuhi IEC 61869-2 atau GB/T 20840.2, yang mencakup persyaratan umum, akurasi, beban, dan uji dielektrik. Uji rutin pabrikan meliputi tahan tegangan frekuensi daya, pelepasan parsial, dan verifikasi akurasi. Uji tipe dapat mencakup arus waktu singkat dan kenaikan suhu. Saat memilih CT, minta laporan uji rutin dan konfirmasi bahwa kelas akurasi dan beban telah diverifikasi pada arus nominal yang ditentukan. LZZBJ9-10GWA,B,C dirancang untuk memenuhi standar ini, tetapi verifikasi akhir bergantung pada sertifikat uji yang disediakan dengan unit yang dikirim.
Spesifikasi teknis lengkap (LZZBJ9-10GWA,B,C)
| Parameter | Nilai |
|---|---|
| Tegangan nominal | 12 kV |
| Arus sekunder | 5 A atau 1 A |
| Kelas akurasi | 0,2S, 0,5, 5P20, 5P30 |
| Beban nominal | 10 VA / 15 VA / 20 VA |
| Tingkat isolasi | 12/42/75 kV |
| Frekuensi | 50/60 Hz |
| Standar | IEC 61869 / GB/T 20840 |
Kesimpulan: Untuk CT indoor 10kV dalam switchgear KYN28, mulailah dengan tingkat gangguan sistem dan profil beban, lalu pilih rasio yang menjaga arus normal pada 40–60% dari primer nominal. Tentukan inti pengukuran dan proteksi terpisah dengan beban dihitung dari loop sekunder aktual. Pilih 0,5 atau 0,2S untuk pengukuran dan 5P20 atau 5P30 untuk proteksi, dan verifikasi rating termal dan dinamis terhadap tingkat gangguan switchgear. Konfirmasi dimensi dan pemasangan terhadap gambar kabinet sebelum memesan. Jika tingkat gangguan tinggi atau beban bervariasi luas, CT inti ganda seperti LZZBJ9-10GWA,B,C dengan inti 0,2S dan 5P30 adalah pilihan praktis.
