户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

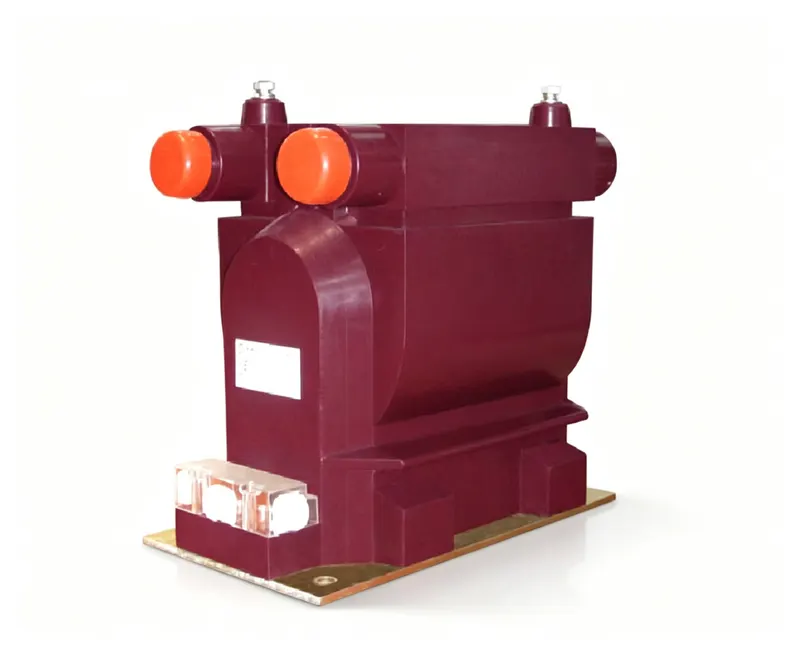

JDZ-10-6G是一款10kV户内单相电压互感器，采用环氧树脂绝缘，适用于环网柜应用中的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZ-10-6G | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 60VA / 100VA / 600VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器：一次侧接线路和中性线。二次端子为1a和1n。带电时切勿短路二次侧，否则会引起危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子标识惯例。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： JDZ-10-6G的绝缘水平是多少？
答： 它有两个绝缘水平：12kV系统，工频耐受42kV，雷电冲击75kV；以及7.2kV系统，工频耐受32kV，雷电冲击60kV。
问： 该互感器可以在户外使用吗？
答： 不可以，由于其环氧树脂浇注和户内结构，仅设计用于户内。
问： 有哪些可用的二次负荷？
答： 额定二次负荷选项有30VA、60VA、100VA和600VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1.0 | 额定输出 (VA) 3P/6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ-10G JDZ-6G | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 60 | 100 | — | 600 | 25 |
| JDZ-10G JDZ-6G | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 15 | 20 | 40 | — | 2X300 | 25 |
| JDZ-10G JDZ-6G | 10/0.1/22 6/0.1/22 | 0.2 0.5 1.0 | 20 | 40 | 80 | / | 最大电源输出 500VA | 25 |
| JDZJ-10G JDZJ-6G | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2 0.5 1 | 15 | 40 | 80 | 50 | 400 | 25 |
| JDZJ-10G JDZJ-6G | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 10 | 10 | — | 50 | 2X200 | 25 |
JDZ-10-6G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
