户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
JDZ-10-6G是一款10kV户内单相电压互感器,采用环氧树脂绝缘,适用于环网柜应用中的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZ-10-6G | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 60VA / 100VA / 600VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:一次侧接线路和中性线。二次端子为1a和1n。带电时切勿短路二次侧,否则会引起危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子标识惯例。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: JDZ-10-6G的绝缘水平是多少?
答: 它有两个绝缘水平:12kV系统,工频耐受42kV,雷电冲击75kV;以及7.2kV系统,工频耐受32kV,雷电冲击60kV。
问: 该互感器可以在户外使用吗?
答: 不可以,由于其环氧树脂浇注和户内结构,仅设计用于户内。
问: 有哪些可用的二次负荷?
答: 额定二次负荷选项有30VA、60VA、100VA和600VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1.0 | 额定输出 (VA) 3P/6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ-10G JDZ-6G | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 60 | 100 | — | 600 | 25 |
| JDZ-10G JDZ-6G | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 15 | 20 | 40 | — | 2X300 | 25 |
| JDZ-10G JDZ-6G | 10/0.1/22 6/0.1/22 | 0.2 0.5 1.0 | 20 | 40 | 80 | / | 最大电源输出 500VA | 25 |
| JDZJ-10G JDZJ-6G | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2 0.5 1 | 15 | 40 | 80 | 50 | 400 | 25 |
| JDZJ-10G JDZJ-6G | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 10 | 10 | — | 50 | 2X200 | 25 |

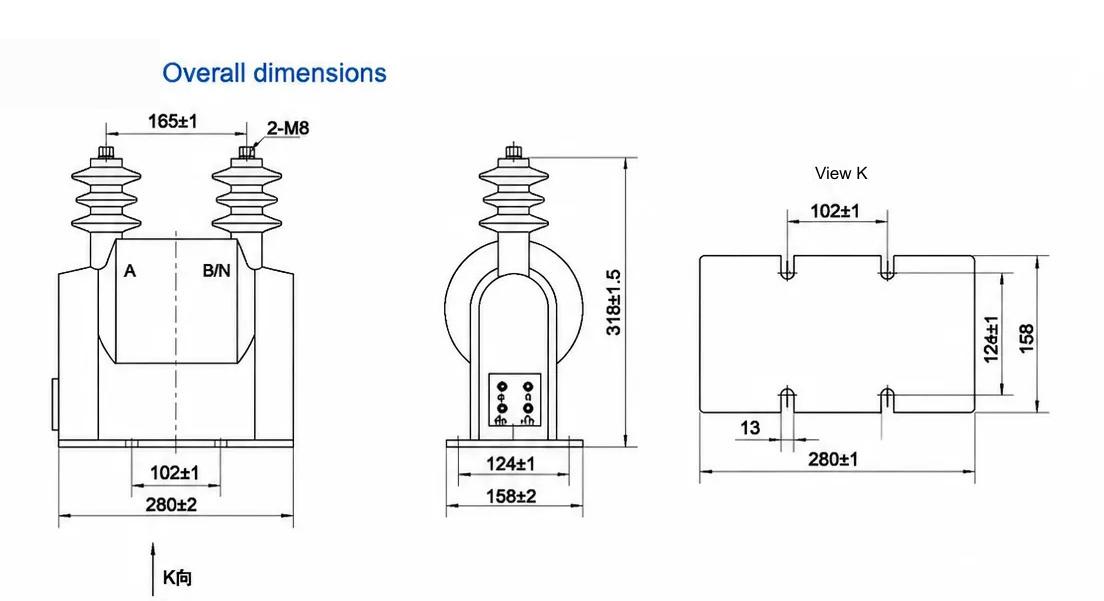

JDZ-10-6G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZ-10-6G 是一款用于 10 kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1 kV,用于计量和保护用途,其准确级直接影响计费与电费结算。
其干式环氧树脂浇注绝缘和单相绕组结构由出厂例行变比与极性检查提供支持,绝缘水平根据配置不同标称为 12/42/75kV 或 7.2/32/60kV。提供 0.2、0.5 和 1.0 准确级,额定输出为 30VA、60VA、100VA 和 600VA,频率为 50Hz 或 60Hz。本机重 25kg,属于户内中压等级;如需户外外壳或不同电压等级,可在询价时按需提供并讨论。
适用于中压开关柜、环网柜和中心安装式柜体。二次侧应单点接地,带电时严禁短路。不适用于直流或非标准频率。可按需提供 OEM 及贴牌供货、变比与准确级定制以及例行试验文件包。
