首页产品电压互感器JDZ10-10-6AJ

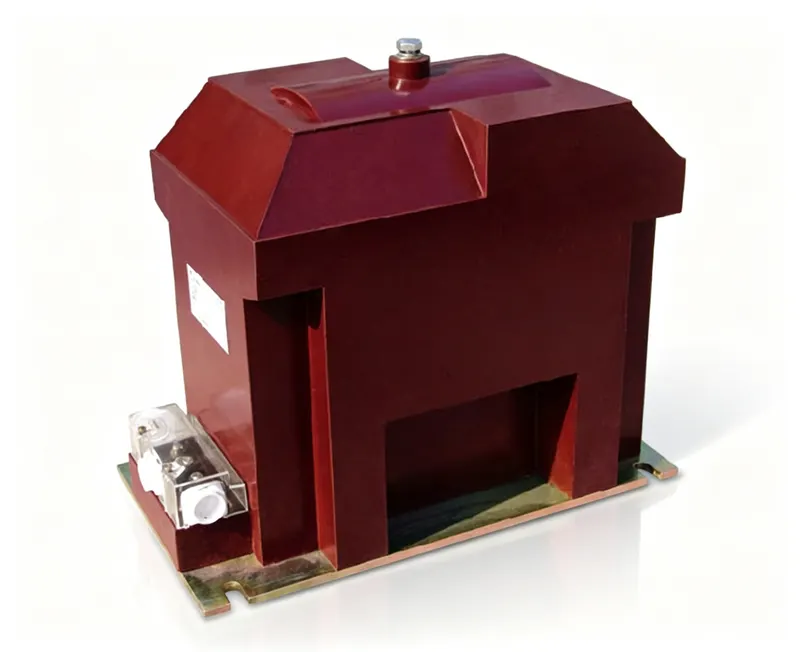

JDZ10-10-6AJ 户内单相环氧树脂浇注式电压互感器
10kVJDZ10-10-6AJ
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2,0.5,1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ10-10-6AJ

JDZ10-10-6AJ 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 可选多种电压比
  • 重量23.5kg
工程数据

完整电气与机械规格

型号编号: JDZ10-10-6AJ

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0
额定输出负荷:20VA / 40VA / 60VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内电压互感器,适用于环网柜应用中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ10-10-6AJ工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷20VA / 40VA / 60VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜应用
  • 10kV一次电压系统
  • 计量与保护,准确级0.2、0.5、1.0
  • 干燥、无污染的户内环境

不建议用于

  • 户外安装
  • 高于12kV的系统
  • 高湿度或腐蚀性环境
  • 直接连接超过60VA的极高负载设备

拓扑与接线

对于电压互感器:一次侧连接线路和中性点。二次侧端子为1a/1n。在带电情况下切勿短路电压互感器的二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 可用的准确级有哪些?

答: 0.2、0.5和1.0。

问: 绝缘水平是多少?

答: 12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。另有7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压60kV峰值。

问: 重量是多少?

答: 23.5kg。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ10-10-6AJ
8 列 · 4 行

JDZ10-10, 6AJ, JDZX10-10, 6AJG, JDZ10-10, 6AJII, JDZX10-10, 6AJIIG 型电压互感器技术参数

型号额定电压比 (kV)准确级组合额定输出及额定输出 (VA) 0.2额定输出及额定输出 (VA) 0.5额定输出及额定输出 (VA) 1.0二次热极限输出 (VA)重量 (kg)
JDZ10-10AJ JDZ10-6AJ JDZ10-10AJII JDZ10-6AJII10/0.1 6/0.10.2 0.5 1.030509040023.5
JDZ10-10AJG JDZ10-6AJG JDZ10-10AJIIG JDZ10-6AJIIG10/0.1 6/0.10.2/0.51515502×20023.5
JDZX10-10AJ JDZX10-6AJ JDZX10-10AJII JDZX10-6AJII10/0.1/0.22 6/0.1/0.220.2 0.5204080电源电压最大输出35023.5
JDZX10-10AJG JDZX10-6AJG JDZX10-10AJIIG JDZX10-6AJIIG10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)15306040023.5
工程图纸

规格与外形图纸

JDZ10-10-6AJ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ10-10-6AJ

这是一款用于10kV系统的户内单相电压互感器,将一次电压降至0.1kV,为计量和保护回路供电。可提供0.2、0.5和1.0准确级,适用于准确级直接影响结算计费的电能计量场合,也适用于继电保护用途。

绝缘采用干式环氧树脂浇注,形成紧凑的单相户内单元,重23.5kg。出厂例行试验、变比与极性校验以及绝缘检查是此类浇注树脂单元的关键质量关口;具体试验安排和报告内容可按需提供。其绝缘水平标称为12/42/75kV和7.2/32/60kV,可在50Hz或60Hz下运行。

各准确级下的额定输出为20VA、40VA和60VA。该产品设计用于安装在中压开关柜、环网柜和中央手车式柜体中。送电前,请核对二次负荷VA与额定输出是否匹配,二次侧应一点接地,且带电时严禁短接二次侧。谐波或非正弦负载需进行降额评估;变比与准确级选项、试验文件及交货期可按需报价。
