首页产品电压互感器JDZ10-10-6AR

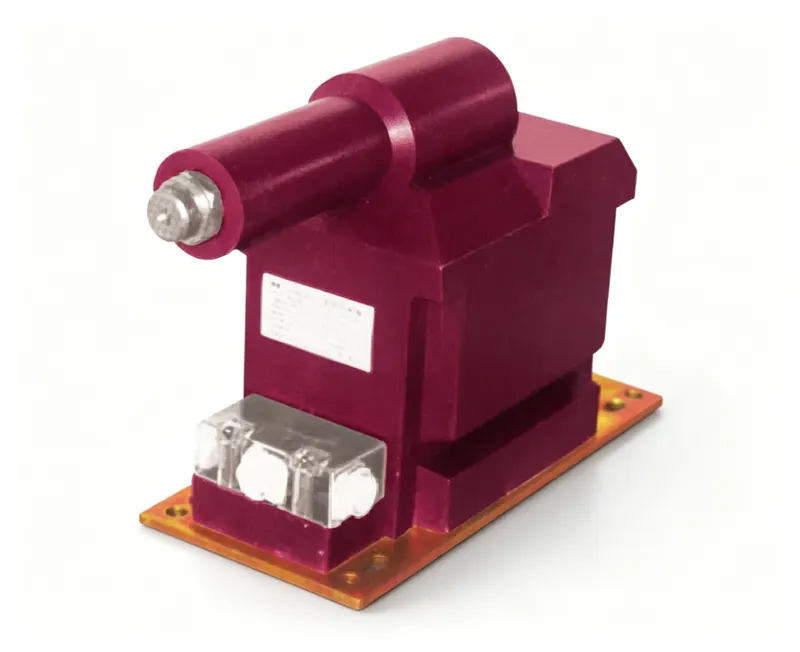

JDZ10-10-6AR 户内单相环氧树脂浇注式电压互感器
10kVJDZ10-10-6AR
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2,0.5,1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ10-10-6AR

JDZ10-10-6AR 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注式结构
  • 重量23kg
工程数据

完整电气与机械规格

型号编号: JDZ10-10-6AR

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0
额定输出负荷:15VA / 30VA / 60VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZ10-10-6AR是一款10kV户内电压互感器,用于环网柜应用中的精确测量和保护。不适用于户外或高压变电站。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ10-10-6AR工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷15VA / 30VA / 60VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内开关设备和环网柜
  • 需要0.1kV二次输出的计量和保护应用
  • 干燥、无腐蚀性环境
  • 需要0.2、0.5或1.0准确级的应用
  • 50Hz或60Hz电力系统

不建议用于

  • 无额外防护的户外安装
  • 12kV以上系统(设备最高电压)
  • 高冲击或高污染环境
  • 需要高于60VA额定输出的应用

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a(相)和1n(中性)。二次绕组单点接地。通电时切勿短路PT的二次侧——危险过电流。确保一次侧有适当熔断保护。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZ10-10-6AR的绝缘水平是多少?

答: 设备最高电压为12kV,工频耐受电压为42kV,雷电冲击耐受电压为75kV峰值。

问: 该互感器可以户外使用吗?

答: 不可以,它仅设计用于户内。

问: 可用的准确级有哪些?

答: 它提供0.2、0.5和1.0准确级。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ10-10-6AR
8 列 · 2 行

JDZ10-10、6AR 型电压互感器

型号额定电压比 (kV)准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1.0二次热极限输出 (VA)重量 (kg)
JDZ10-10AR10/0.10.2 0.5 1.015306030023
JDZ10-6AR6/0.10.2 0.5 1.015306030023
工程图纸

规格与外形图纸

JDZ10-10-6AR 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ10-10-6AR

这是一款用于10kV开关柜的户内单相环氧树脂浇注电压互感器,将10kV降压至0.1kV,用于KYN28柜体、环网柜及变电站间隔中的计量与控制。干式环氧树脂浇注本体对一次绕组进行绝缘,每台产品出厂前均进行变比、极性和绝缘例行试验,试验记录可按需提供。

准确级可选0.2、0.5和1.0,额定负荷分别为15VA、30VA和60VA,频率为50Hz或60Hz,绝缘水平为12/42/75kV或7.2/32/60kV。仅需测量时可选用单一计量绕组;计量加保护绕组或剩余电压绕组属于单独的选型决策。符合IEEE C57.13及适用IEC标准,由例行试验和型式试验文件提供支持,可按需提供。

典型应用包括风电、光伏及储能汇集变电站。二次侧仅允许一点接地,并连接至站接地网;带电时严禁短接二次侧。10kV等级为上限,不得用于更高电压系统。特殊变比、准确级及文件包可按需报价,交货周期在询价时确认。重量为23kg。
