首页产品电压互感器JDZF10-35R

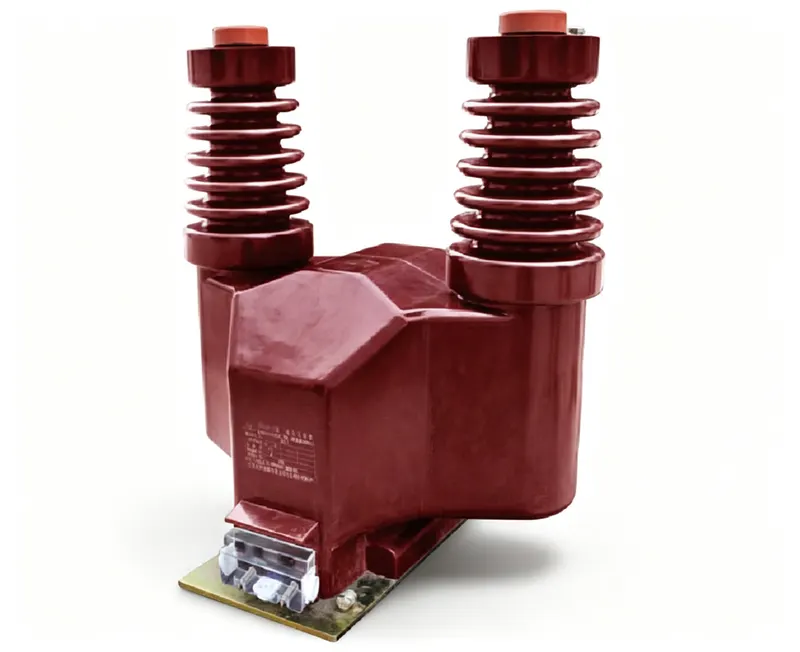

JDZF10-35R 户内单相环氧树脂浇注式电压互感器
35kVJDZF10-35R
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2, 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZF10-35R

JDZF10-35R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量107kg
工程数据

完整电气与机械规格

型号编号: JDZF10-35R

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2, 0.5
额定输出负荷:30VA / 30VA / 60VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZF10-35R是一款用于环网柜的35kV户内电压互感器,适用于中压开关设备中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZF10-35R工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2, 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 30VA / 60VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜应用
  • 35kV系统,最高设备电压40.5kV
  • 计量和保护(双二次绕组)
  • 50Hz或60Hz电网

不建议用于

  • 户外安装
  • 气体绝缘开关设备(GIS)
  • 高压输电(超过40.5kV)
  • 直流系统

拓扑与接线

对于电压互感器:一次侧连接线路和中性点/地。二次端子:1a/1n用于主绕组,2a/2n用于辅助绕组。电压互感器带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZF10-35R的绝缘水平是多少?

答: 系统电压为40.5kV;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。

问: 二次侧额定值是多少?

答: 二次电压为0.1kV,多个绕组的额定负荷分别为30VA/30VA/60VA。

问: 它适合户外使用吗?

答: 不可以,它仅设计用于户内应用。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZF10-35R
8 列 · 2 行

JDZ10-35R 型电压互感器

型号额定电压比 (kV)准确级组合准确级及其额定输出(VA) 0.2准确级及其额定输出(VA) 0.5准确级及其额定输出(VA) 1.0二次热极限输出 (VA)重量 (kg)
JDZ10-35R35/0.10.2/0.5/1.045100200800107
JDZF10-35R35/0.1/0.10.2/0.53030602×400107
工程图纸

规格与外形图纸

JDZF10-35R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZF10-35R

JDZF10-35R 是一款用于 35kV 系统的户内单相电压互感器,将一次电压降至 0.1kV,供计量与保护使用。其 0.2 级和 0.5 级准确级可支持电费结算,因为微小的比值误差会直接转化为计费误差。

绝缘采用干式环氧树脂浇注,绝缘水平为 40.5/95/200kV。35/0.1/0.1 的变比提供两个二次绕组,每个绕组在 0.2/0.5 级下额定 30VA,在 1.0 级下输出 60VA,二次热极限输出为 2×400VA。与油浸式或 SF6 设计相比,浇注树脂结构无需处理液体和气体,适合维护通道受限的户内开关柜。该产品遵循 IEEE C57.13 规范,例行试验和型式试验文件可按需提供。

该产品应用于中压开关柜、环网柜和中央柜体。送电前,请检查绝缘电阻、极性和变比,并将二次侧一点接地。带电时严禁短接二次侧。本户内型产品不适用于户外露天安装。其他变比和准确级可按需报价,试验文件包和交货条款在询价时确认。
