户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
JDZF10-35R是一款用于环网柜的35kV户内电压互感器,适用于中压开关设备中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZF10-35R | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 30VA / 60VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5/95/200kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:一次侧连接线路和中性点/地。二次端子:1a/1n用于主绕组,2a/2n用于辅助绕组。电压互感器带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: JDZF10-35R的绝缘水平是多少?
答: 系统电压为40.5kV;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。
问: 二次侧额定值是多少?
答: 二次电压为0.1kV,多个绕组的额定负荷分别为30VA/30VA/60VA。
问: 它适合户外使用吗?
答: 不可以,它仅设计用于户内应用。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出(VA) 0.2 | 准确级及其额定输出(VA) 0.5 | 准确级及其额定输出(VA) 1.0 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JDZ10-35R | 35/0.1 | 0.2/0.5/1.0 | 45 | 100 | 200 | 800 | 107 |
| JDZF10-35R | 35/0.1/0.1 | 0.2/0.5 | 30 | 30 | 60 | 2×400 | 107 |

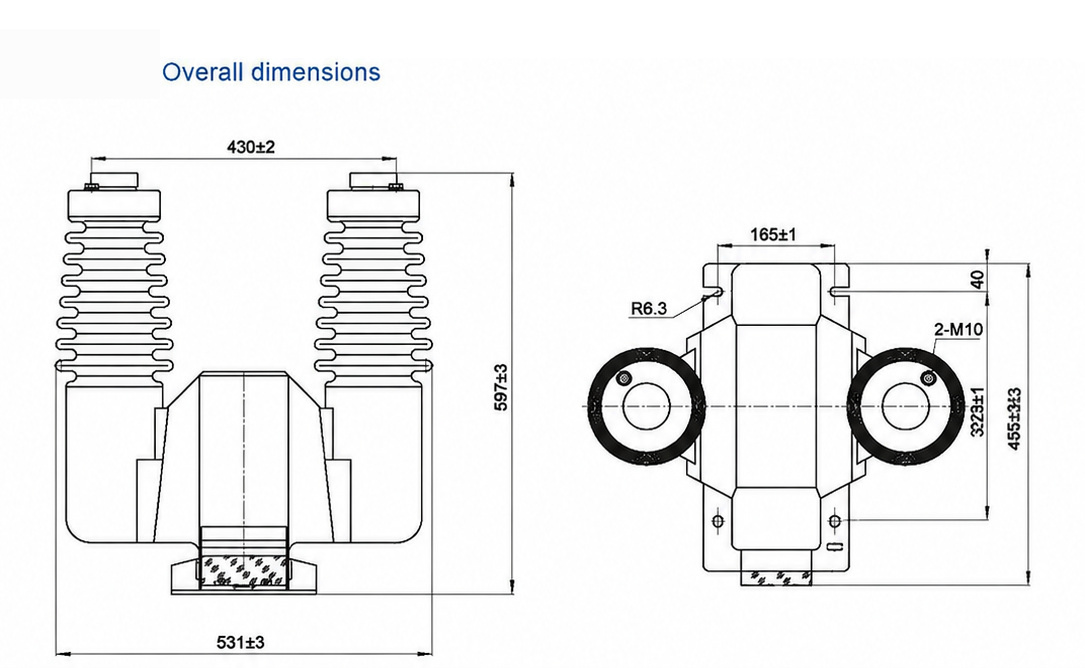

JDZF10-35R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZF10-35R 是一款用于 35kV 系统的户内单相电压互感器,将一次电压降至 0.1kV,供计量与保护使用。其 0.2 级和 0.5 级准确级可支持电费结算,因为微小的比值误差会直接转化为计费误差。
绝缘采用干式环氧树脂浇注,绝缘水平为 40.5/95/200kV。35/0.1/0.1 的变比提供两个二次绕组,每个绕组在 0.2/0.5 级下额定 30VA,在 1.0 级下输出 60VA,二次热极限输出为 2×400VA。与油浸式或 SF6 设计相比,浇注树脂结构无需处理液体和气体,适合维护通道受限的户内开关柜。该产品遵循 IEEE C57.13 规范,例行试验和型式试验文件可按需提供。
该产品应用于中压开关柜、环网柜和中央柜体。送电前,请检查绝缘电阻、极性和变比,并将二次侧一点接地。带电时严禁短接二次侧。本户内型产品不适用于户外露天安装。其他变比和准确级可按需报价,试验文件包和交货条款在询价时确认。
