户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于环网柜的户内20kV电压互感器;适用于开关柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZF9-20-15D | 工厂铭牌标识 |
| 一次电压 | 20kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 50VA / 50VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 24/65/125kV,18/55/105kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:按照IEC 61869-3将一次侧连接到线路和中性线。二次端子:1a/1n用于主绕组,2a/2n用于二次绕组(如有)。二次回路应单点接地。通电时切勿短路电压互感器的二次侧——会导致危险的过电流。确保一次侧有适当的熔断保护。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该电压互感器的绝缘水平是多少?
答: 绝缘水平为24kV系统;工频耐受电压65kV;雷电冲击耐受电压125kV峰值。还包括18kV系统;工频耐受电压55kV;雷电冲击耐受电压105kV峰值。
问: 该电压互感器可以户外使用吗?
答: 不可以,它仅设计用于户内,如产品名称和结构中的'户内'所示。
问: 二次电压和额定容量是多少?
答: 二次电压为0.1kV(100V)。每绕组额定容量为50VA,可提供两个绕组。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1.0 | 额定输出 (VA) 3P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX9-20D | 20/0.1 | 0.2 | 100 | 200 | 400 | / | 1000 | 94 |
| JDZX9-15D | 15/0.1 | 0.2 | 100 | 200 | 400 | / | 1000 | 94 |
| JDZX9-15D | 20/√3/0.1/√3 | 0.2/0.2 | 50 | 50 | / | / | 2×500 | 94 |
| JDZX9-15D | 15/√3/0.1/√3 | 0.2/0.5 | 50 | 50 | / | / | 2×500 | 94 |
| JDZX9-20DG | 20/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 80 | 150 | 250 | 150 | 600 | 94 |
| JDZX9-15DG | 15/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | 80 | 150 | 250 | 150 | 600 | 94 |
| JDZX9-20D | 20/√3/0.1/√3/0.1/√3 | 0.2/0.5/6P(3P) | 30 | 50 | / | 150 | 2×300 | 94 |
| JDZX9-15D | 15/√3/0.1/√3/0.1/√3 | 0.2/0.5/6P(3P) | 30 | 50 | / | 150 | 2×300 | 94 |
| JDZX9-20D | 20/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 100 | 180 | 250 | 150 | 600 | 80 |
| JDZX9-15D | 15/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | 100 | 180 | 250 | 150 | 600 | 80 |
| JDZX9-20D | 20/√3/0.1/√3/0.1/√3 | 0.2/0.5/6P(3P) | 50 | 50 | / | 150 | 2×300 | 80 |
| JDZX9-15D | 15/√3/0.1/√3/0.1/√3 | 0.2/0.5/6P(3P) | 50 | 50 | / | 150 | 2×300 | 80 |
JDZF9-20-15D 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

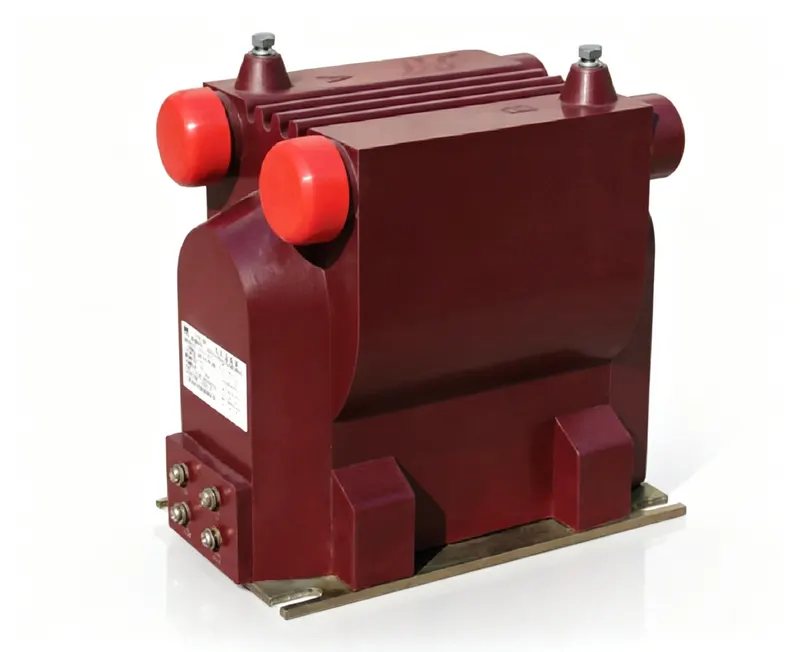

这是一台用于20kV系统的户内单相环氧树脂浇注电压互感器,将一次电压降至0.1kV二次电压,用于计量和保护。干式环氧浇注绝缘包覆绕组组件,并决定了该设备仅适用于户内环境。
JDZF9-20-15D的准确级为0.2和0.5,在50Hz或60Hz下,每个准确级的额定负荷均为50VA。其绝缘水平标称为24/65/125kV和18/55/105kV,整机重量为94kg。型式试验和例行试验文件可按需提供。由于是电压互感器,一次侧带电时二次侧绝不能短路;二次侧应一点接地,并遵循铭牌端子图接线。
该产品适用于户内中压开关柜和环网柜安装场合,安装前应依据外形图核对安装空间、安全距离和固定方式。选用高于计量实际需要的准确级只会增加成本而无益处。可按需提供其他变比、准确级组合及试验文件包。
