户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于20kV系统的户内单相电压互感器，适用于环网柜应用中的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZF9-20-15 | 工厂铭牌标识 |
| 一次电压 | 20kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 40VA / 50VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 24/65/125kV,18/55/105kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT：一次侧连接线路和中性线；二次端子为1a/1n。切勿在PT带电时短路其二次侧——会导致危险的过电流。二次绕组应单点接地。绝缘水平：24kV系统；工频耐受65kV；雷电冲击耐受125kV峰值。另为18kV系统；工频耐受55kV；雷电冲击耐受105kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该PT的绝缘水平是多少？
答： 绝缘水平为24/65/125kV和18/55/105kV，即对于24kV系统，工频耐受电压为65kV，雷电冲击耐受电压为125kV峰值；对于18kV系统，分别为55kV和105kV。
问： 该PT能否用于户外？
答： 不可以，它仅设计用于户内，名称中的'户内'及其环氧树脂浇注结构表明了这一点。
问： 有哪些可用的负载？
答： 额定负载选项为30VA、40VA和50VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1 | 额定输出 (VA) 3P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ9-20 JDZ9-15 | 20/0.1 15/0.1 | 0.2 0.5 1 | 60 | 150 | 300 | / | 800 | 68 |
| JDZ9-20 JDZ9-15 | 20/0.1 15/0.1 | 0.2/0.2 0.2/0.5 0.5/0.5 | 30 | 40 | 50 | / | 2×400 | 68 |
| JDZ9-20G JDZ9-15G | 20/0.1/0.1 15/0.1/0.1 | 0.2/6P 0.5/6P | 60 | 150 | / | 100 | 400 | 68 |
| JDZ9-20G JDZ9-15G | 20/0.1/0.1 15/0.1/0.1 | 0.2/0.2/6P 0.2/0.5/6P 0.5/0.5/6P | 30 | 30 | / | 100 | 2×200 | 68 |

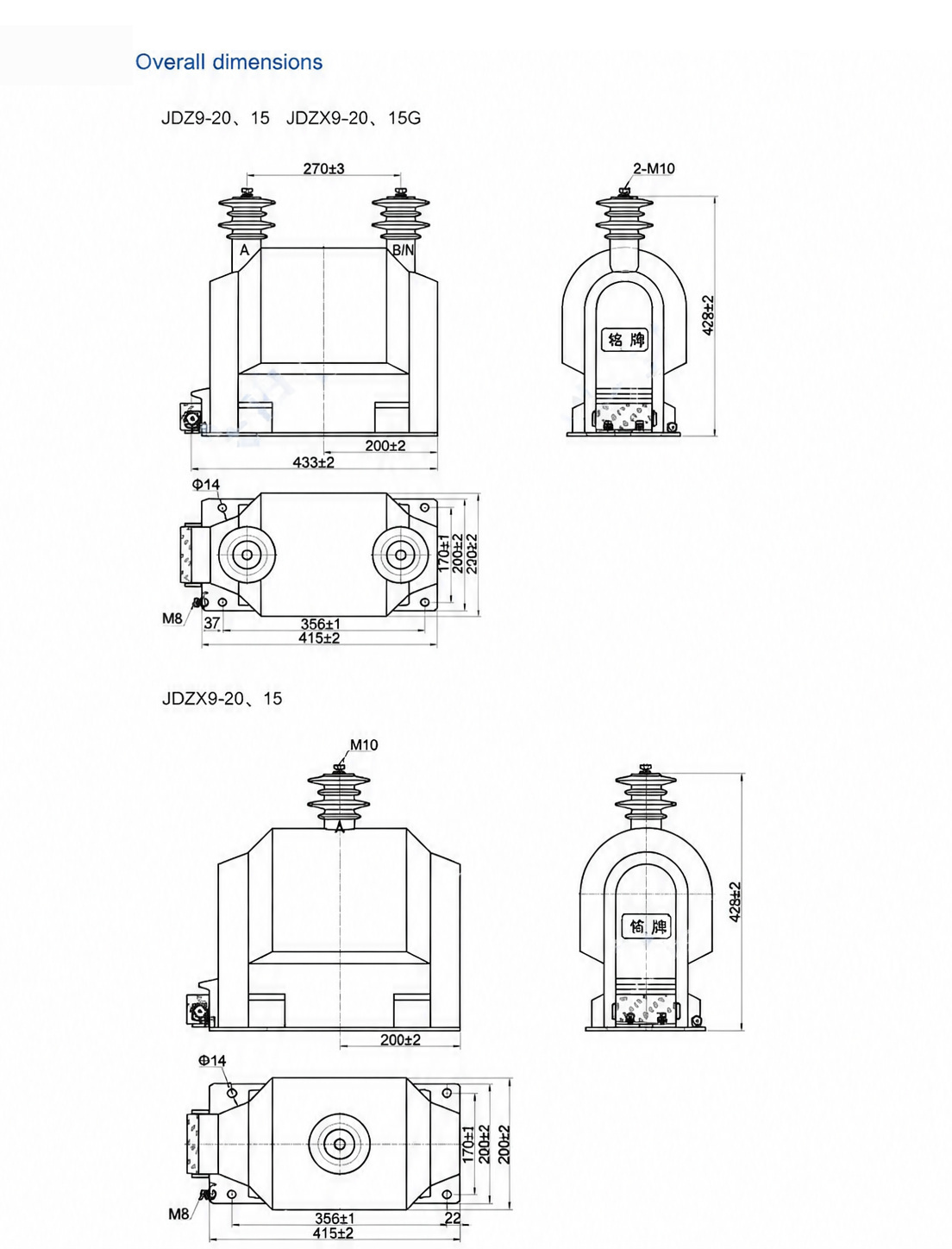

JDZF9-20-15 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
