首页产品电压互感器（VT / PT）JDZF9-20-15D

20kVJDZF9-20-15D

绕组与原理拓扑内部接线示意图

Primary Winding:20kV

Secondary Winding:0.1kV (0.2, 0.5)

Safety:Follow nameplate terminal diagram; ground secondary at one point

电压互感器（VT / PT）通过 IEC 61869-3 认证

型号编号：JDZF9-20-15D

JDZF9-20-15D 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

户内单相环氧树脂浇注结构
重量94kg

工程数据

完整电气与机械规格

型号编号： JDZF9-20-15D

电气参数

一次额定电压 (Un)：20kV

二次绕组电压：0.1kV

计量与保护准确级：0.2, 0.5

额定输出负荷：50VA / 50VA

额定频率：50Hz or 60Hz

绝缘与耐受额定值

绝缘系统：Dry Epoxy Resin

绝缘水平 (BIL)：24/65/125kV,18/55/105kV

局部放电水平：< 5 pC at 1.2 Un

环境等级：

标准符合性：

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于环网柜的户内20kV电压互感器；适用于开关柜中的计量和保护。

综合规格矩阵

参数	规格	验证标准
产品类型	Voltage Transformer (VT) / Potential Transformer (PT)	[On Request]
型号代码	JDZF9-20-15D	工厂铭牌标识
一次电压	20kV	额定电压试验 (IEC 61869-1/3)
二次电压	0.1kV	额定频率下的变比校验
准确级	0.2, 0.5	准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷	50VA / 50VA	额定 VA 下负荷试验
绝缘类型	Dry Epoxy Resin	按标准进行的介电试验
绝缘水平 (BIL)	24/65/125kV,18/55/105kV	工频与雷电冲击耐受
标准	[On Request]	按所列标准认证
频率	50Hz or 60Hz	依据 IEC 61869-1
环境	[On Request]	按数据表限值

适用与不适用边界

理想适用于

户内环网柜和开关柜面板
20kV一次系统
计量和保护应用
50Hz或60Hz网络

不建议用于

户外安装
直埋或潜水使用
高于24kV的高压
直流系统

拓扑与接线

对于电压互感器：按照IEC 61869-3将一次侧连接到线路和中性线。二次端子：1a/1n用于主绕组，2a/2n用于二次绕组（如有）。二次回路应单点接地。通电时切勿短路电压互感器的二次侧——会导致危险的过电流。确保一次侧有适当的熔断保护。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准： [On Request]

型式试验报告： [On Request]
校准证书： [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

若 S_total < 0.25 × S_rated：需加补偿负荷以维持准确度。
若 S_total > S_rated：无法保证准确级。

产品常见问题

问：该电压互感器的绝缘水平是多少？

答：绝缘水平为24kV系统；工频耐受电压65kV；雷电冲击耐受电压125kV峰值。还包括18kV系统；工频耐受电压55kV；雷电冲击耐受电压105kV峰值。

问：该电压互感器可以户外使用吗？

答：不可以，它仅设计用于户内，如产品名称和结构中的'户内'所示。

问：二次电压和额定容量是多少？

答：二次电压为0.1kV（100V）。每绕组额定容量为50VA，可提供两个绕组。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZF9-20-15D
9 列 · 12 行

JDZX9-20、15D、15DG 电压互感器技术参数

型号	额定电压比 (kV)	准确级组合	额定输出 (VA) 0.2	额定输出 (VA) 0.5	额定输出 (VA) 1.0	额定输出 (VA) 3P	二次热极限输出 (VA)	重量 (kg)
JDZX9-20D	20/0.1	0.2	100	200	400	/	1000	94
JDZX9-15D	15/0.1	0.2	100	200	400	/	1000	94
JDZX9-15D	20/√3/0.1/√3	0.2/0.2	50	50	/	/	2×500	94
JDZX9-15D	15/√3/0.1/√3	0.2/0.5	50	50	/	/	2×500	94
JDZX9-20DG	20/√3/0.1/√3/0.1/3	0.2/6P(3P)	80	150	250	150	600	94
JDZX9-15DG	15/√3/0.1/√3/0.1/3	0.5/6P(3P)	80	150	250	150	600	94
JDZX9-20D	20/√3/0.1/√3/0.1/√3	0.2/0.5/6P(3P)	30	50	/	150	2×300	94
JDZX9-15D	15/√3/0.1/√3/0.1/√3	0.2/0.5/6P(3P)	30	50	/	150	2×300	94
JDZX9-20D	20/√3/0.1/√3/0.1/3	0.2/6P(3P)	100	180	250	150	600	80
JDZX9-15D	15/√3/0.1/√3/0.1/3	0.5/6P(3P)	100	180	250	150	600	80
JDZX9-20D	20/√3/0.1/√3/0.1/√3	0.2/0.5/6P(3P)	50	50	/	150	2×300	80
JDZX9-15D	15/√3/0.1/√3/0.1/√3	0.2/0.5/6P(3P)	50	50	/	150	2×300	80

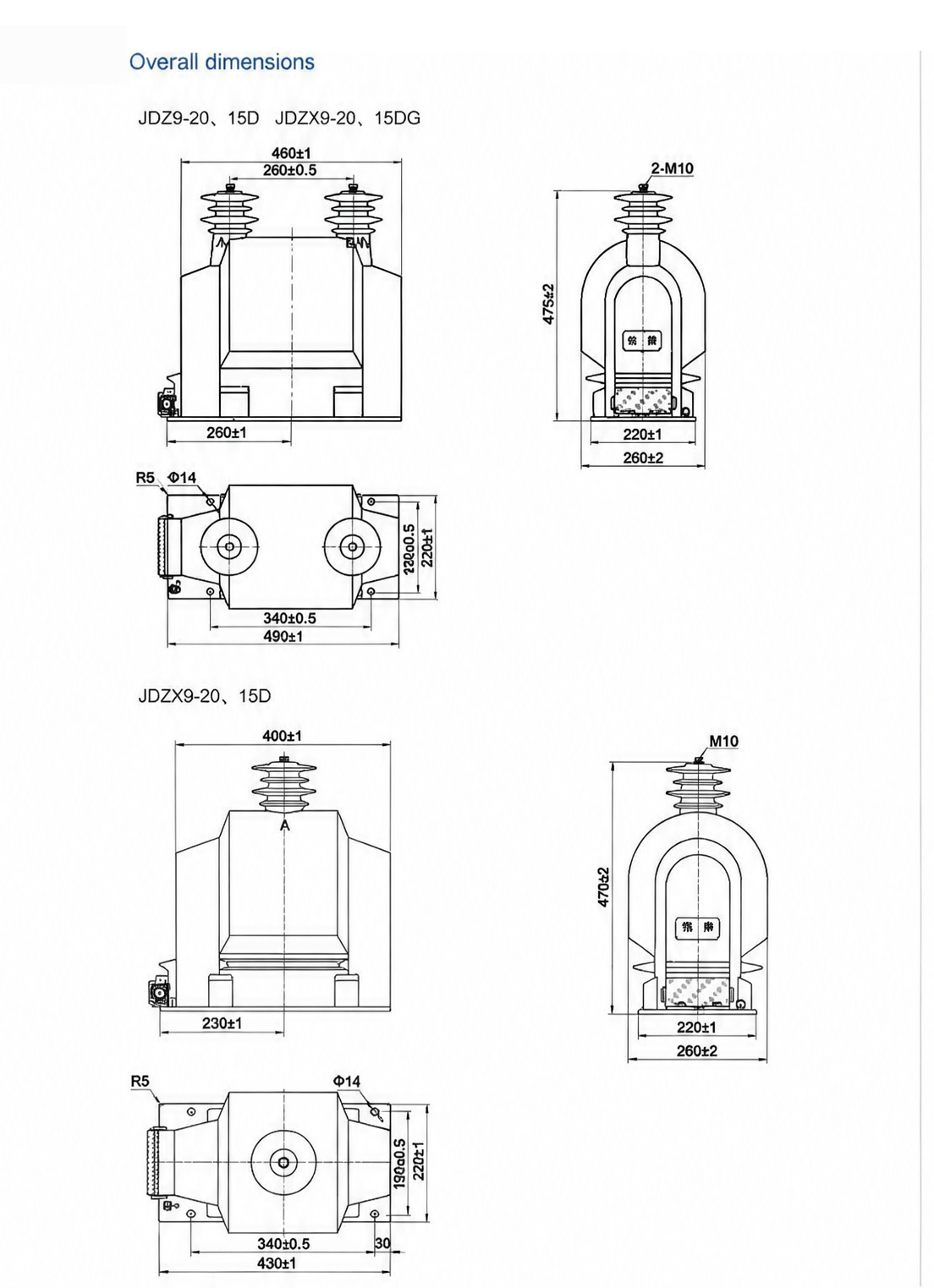

工程图纸

规格与外形图纸

原始图片，未经压缩

JDZF9-20-15D 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
