首页产品电压互感器JDZF9-20-15A
JDZF9-20-15A 户内单相环氧树脂浇注式电压互感器
20kVJDZF9-20-15A
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding:0.1kV (0.2, 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZF9-20-15A

JDZF9-20-15A 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注式结构
  • 重量46kg
工程数据

完整电气与机械规格

型号编号: JDZF9-20-15A

电气参数

一次额定电压 (Un):20kV
二次绕组电压:0.1kV
计量与保护准确级:0.2, 0.5
额定输出负荷:20VA / 30VA / 60VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV,18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于20kV系统的户内单相电压互感器,环氧树脂绝缘,适用于环网柜应用中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZF9-20-15A工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2, 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷20VA / 30VA / 60VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV,18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 20kV系统中的电压测量与保护
  • 开关柜面板中的计量与继电保护
  • 需要干式绝缘的环境

不建议用于

  • 无附加外壳的户外安装
  • 高于24kV的高压系统
  • 电流测量应用
  • 直接连接超出额定值的极低阻抗负载

拓扑与接线

对于电压互感器(PT):根据IEC 61869-3将一次侧连接到线路和中性线。二次侧端子为1a和1n。确保二次侧单点接地。切勿在通电时短路PT的二次侧——会导致危险的过电流。绝缘水平:24kV系统;工频耐受65kV;雷电冲击耐受125kV峰值。另18kV系统;工频耐受55kV;雷电冲击耐受105kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 它有两个绝缘水平:24kV系统,工频65kV,雷电冲击125kV;以及18kV系统,工频55kV,雷电冲击105kV。

问: 该互感器可以户外使用吗?

答: 不可以,它仅设计用于户内,通常用于环网柜或开关柜面板。

问: 可用的负载有哪些?

答: 额定负载为20VA、30VA和60VA。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZF9-20-15A
9 列 · 4 行

JDZ9-20、15A JDZX9-20、15AG 型电压互感器

型号额定电压比 (kV)准确级组合准确级及其额定输出 (VA) COSφ=0.8 (0.2)准确级及其额定输出 (VA) COSφ=0.8 (0.5)准确级及其额定输出 (VA) COSφ=0.8 (1.0)准确级及其额定输出 (VA) COSφ=0.8 (3P/6P)二次热极限输出 (VA)重量 (kg)
JDZ9-20A JDZ9-15A20/0.1 15/0.10.2 0.5 1.050100200/60046
JDZF9-20A JDZF9-15A20/0.1/0.1 15/0.1/0.10.2/0.5203060/2×30046
JDZX9-20AG JDZX9-15AG20/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)306010010040046
JDZFX9-20AG JDZFX9-15AG20/√3/0.1/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√3/0.1/√30.2/0.5/6P(3P)1515/1002×20046
工程图纸

规格与外形图纸

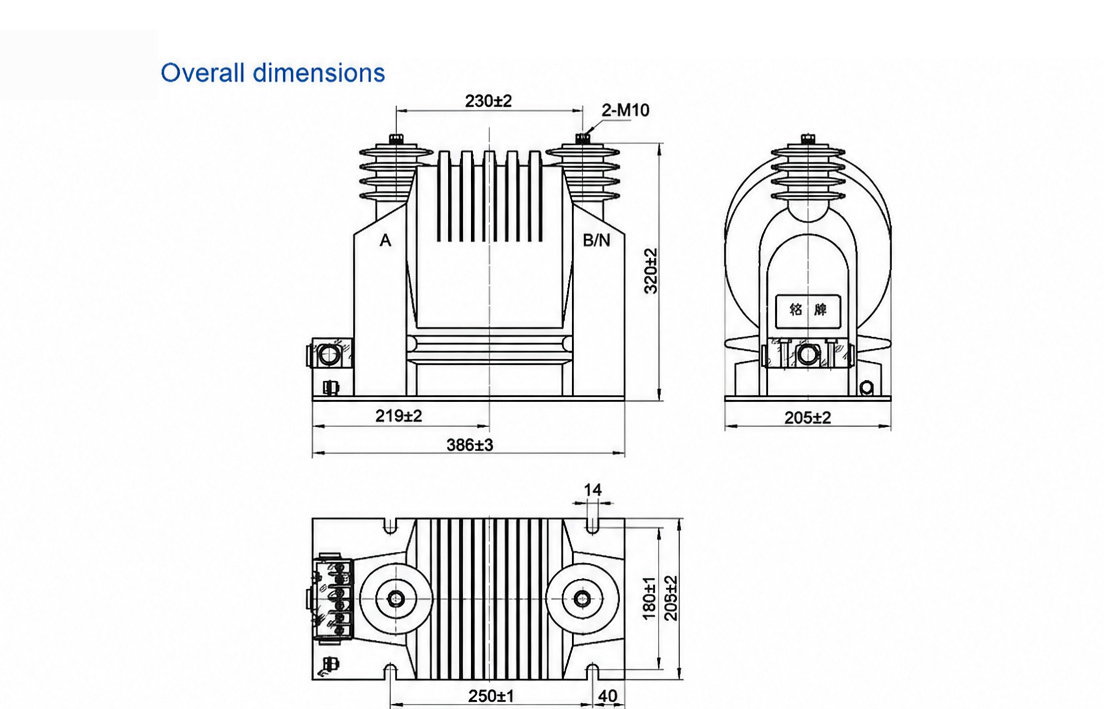

JDZF9-20-15A 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZF9-20-15A

JDZF9-20-15A 是一款户内单相环氧树脂浇注电压互感器,一次额定电压为 20kV,二次电压为 0.1kV,适用于 50Hz 或 60Hz 系统的计量与保护用途。其 0.2 级和 0.5 级准确级使其适用于计费与分表计量精度具有商业意义的场合。

干式环氧树脂浇注体将绕组结构封装在内,使该户内设备结构紧凑,重量为 46kg。0.2 级和 0.5 级准确级提供 20VA、30VA 和 60VA 的额定输出,因此二次负荷应与所选准确级和输出相匹配,而不能凭假设确定。该型号标明的绝缘水平为 24/65/125kV 和 18/55/105kV。

作为户内设备,它适用于开关柜和计量柜,不适用于暴露在外的户外场地。送电前应通过交接试验确认极性、变比和绝缘电阻,二次侧应一点接地,且带电时严禁短接二次侧。合规性证明和校准证书可按需提供,其他变比和准确级组合也可按需提供;样品和型式试验支持可在询价时商谈。
