户内单相环氧树脂浇注电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于35kV系统的户内单相电压互感器，环氧树脂绝缘，适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZF9-35A | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 20VA / 40VA / 60VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5/95/200kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：按照IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。在带电时切勿短路PT的二次侧——会导致危险的过电流。将二次绕组单点接地以确保安全。确保负载在额定范围内（20VA/40VA/60VA）。安装时遵循GB/T20840.3和IEC61869-3。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该电压互感器的绝缘水平是多少？
答： 绝缘水平为40.5kV系统；工频耐受电压95kV；雷电冲击耐受电压200kV峰值。
问： 该互感器可以用于户外吗？
答： 不可以，它仅设计用于户内，通常用于环网柜。
问： 可用的二次负载有哪些？
答： 额定负载为20VA、40VA和60VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出(VA) 0.2 | 额定输出(VA) 0.5 | 额定输出(VA) 1.0 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JDZ9-35A | 35/0.1 | 0.2/0.5/1.0 | 50 | 120 | 250 | 600 | 76 |
| JDZF9-35A | 35/0.1/0.1 | 0.2/0.5 | 20 | 40 | 60 | 2×300 | 76 |

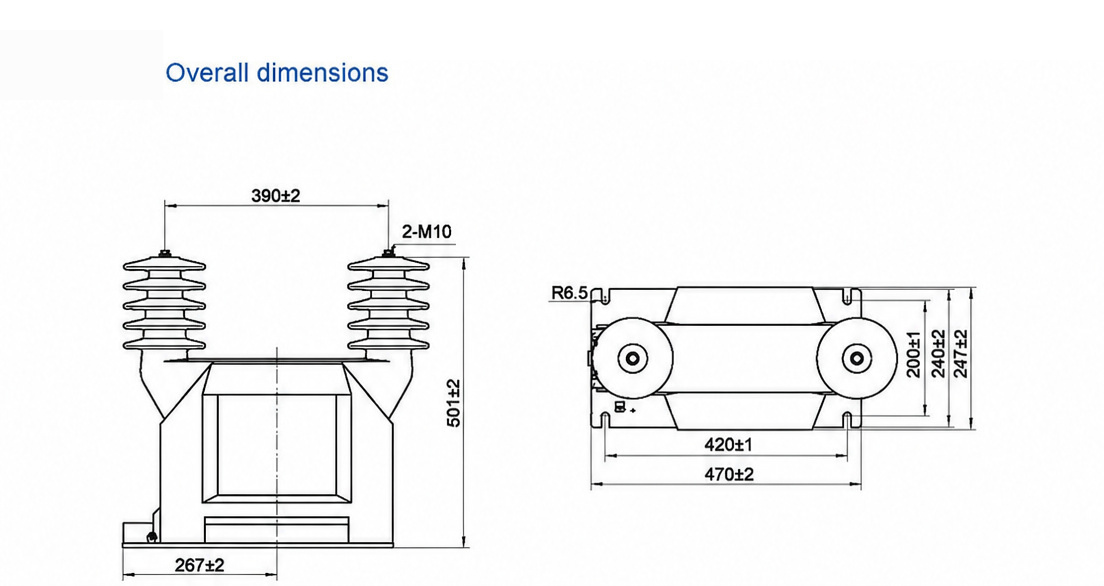

JDZF9-35A 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
