首页产品电压互感器JDZU18-10R

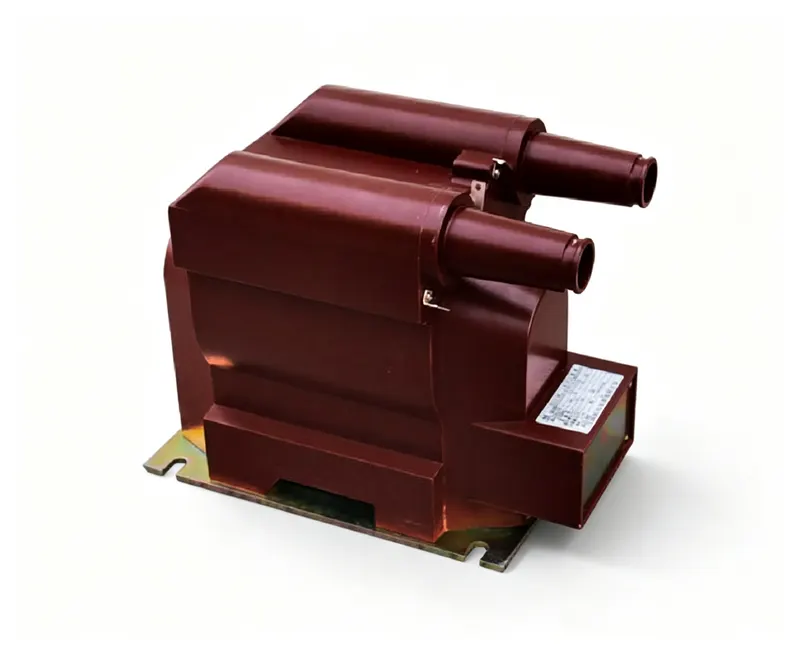

JDZU18-10R 户内单相环氧树脂浇注式电压互感器
10 kVJDZU18-10R
绕组与原理拓扑内部接线示意图
Primary Winding:10 kV
Secondary Winding:0.1 kV ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZU18-10R

JDZU18-10R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定电压比10/0.1/0.22kV,额定频率50/60Hz;准确级额定输出:20VA(0.2),40VA(0.5),60VA(1.0);最大输出容量500VA;产品重量:31kg;环境运行温度-5℃~+40℃。

核心工程优势

  • 10kV多绕组户内电压互感器
  • 丰富的准确级组合
  • 大输出容量
工程数据

完整电气与机械规格

型号编号: JDZU18-10R

电气参数

一次额定电压 (Un):10 kV
二次绕组电压:0.1 kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV
环境等级:Ambient: -5℃~+40℃
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于20kV系统的户内单相环氧树脂电压互感器,适用于中压开关设备中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZU18-10R工厂铭牌标识
一次电压10 kV额定电压试验 (IEC 61869-1/3)
二次电压0.1 kV额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境Ambient: -5℃~+40℃按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 需要0.2准确级的电能计量应用
  • 变电站中的保护和控制回路
  • 环境温度-5℃至+40℃的运行条件

不建议用于

  • 无额外外壳的户外安装
  • 设备最高电压超过24kV的系统
  • 无适当保护的高湿度或污染环境
  • 要求高于0.2准确级的超高精度应用

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a/1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的绝缘水平是多少?

答: 绝缘水平为24/65/125kV,即系统电压24kV,工频耐受电压65kV,雷电冲击耐受电压125kV。

问: 可提供哪些准确级?

答: 可提供的准确级为0.2、0.5和1.0,对应的额定输出分别为20VA、40VA和60VA。

问: 该电压互感器可以户外使用吗?

答: 不可以,该产品仅设计用于户内。对于户外应用,需要额外的防护或选用其他型号。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZU18-10R
8 列 · 4 行

JDZ18-10、6R 型电压互感器技术参数

型号额定电压比 (kV)准确级组合0.20.51.0二次热极限输出 (VA)重量 (kg)
JDZ18-10R10/0.10.2 0.5 1.0306010060031
JDZ18-6R6/0.10.2 0.5 1.0306010060031
JDZU18-10R10/0.1/0.220.2 0.5 1.0204060电源最大输出 500VA31
JDZU18-6R6/0.1/0.220.2 0.5 1.0204060电源最大输出 500VA31
工程图纸

规格与外形图纸

JDZU18-10R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZU18-10R

这是一台10 kV户内单相电压互感器,通常安装在KYN28柜或环网柜等开关柜间隔中,将10 kV一次电压降至0.1 kV二次电压,用于计量和保护。其干式环氧树脂浇注绝缘和多绕组结构适用于封闭、受控的户内环境,设备可在-5℃至+40℃的环境温度范围内运行。

电气性能以准确级0.2、50/60 Hz下额定负荷20 VA为核心,参数表还列出了0.5和1.0级,二次热极限输出为500 VA,重量为31 kg。绝缘水平为12/42/75kV。选型应基于实际负荷和准确级需求:选用高于应用要求的准确级会增加成本而无益处,二次负荷超过额定值则会降低性能。

合规性证据、型式试验报告和样品支持可按需提供。二次侧带电时严禁短路;二次侧应一点接地,并遵循铭牌端子图。变比和准确级组合可配置,交货条款按订单报价。
