户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定电压比10/0.1/0.22kV,额定频率50/60Hz;准确级额定输出:20VA(0.2),40VA(0.5),60VA(1.0);最大输出容量500VA;产品重量:31kg;环境运行温度-5℃~+40℃。
用于20kV系统的户内单相环氧树脂电压互感器,适用于中压开关设备中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZU18-10R | 工厂铭牌标识 |
| 一次电压 | 10 kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1 kV | 额定频率下的变比校验 |
| 准确级 | [On Request] | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | Ambient: -5℃~+40℃ | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a/1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该电压互感器的绝缘水平是多少?
答: 绝缘水平为24/65/125kV,即系统电压24kV,工频耐受电压65kV,雷电冲击耐受电压125kV。
问: 可提供哪些准确级?
答: 可提供的准确级为0.2、0.5和1.0,对应的额定输出分别为20VA、40VA和60VA。
问: 该电压互感器可以户外使用吗?
答: 不可以,该产品仅设计用于户内。对于户外应用,需要额外的防护或选用其他型号。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JDZ18-10R | 10/0.1 | 0.2 0.5 1.0 | 30 | 60 | 100 | 600 | 31 |
| JDZ18-6R | 6/0.1 | 0.2 0.5 1.0 | 30 | 60 | 100 | 600 | 31 |
| JDZU18-10R | 10/0.1/0.22 | 0.2 0.5 1.0 | 20 | 40 | 60 | 电源最大输出 500VA | 31 |
| JDZU18-6R | 6/0.1/0.22 | 0.2 0.5 1.0 | 20 | 40 | 60 | 电源最大输出 500VA | 31 |

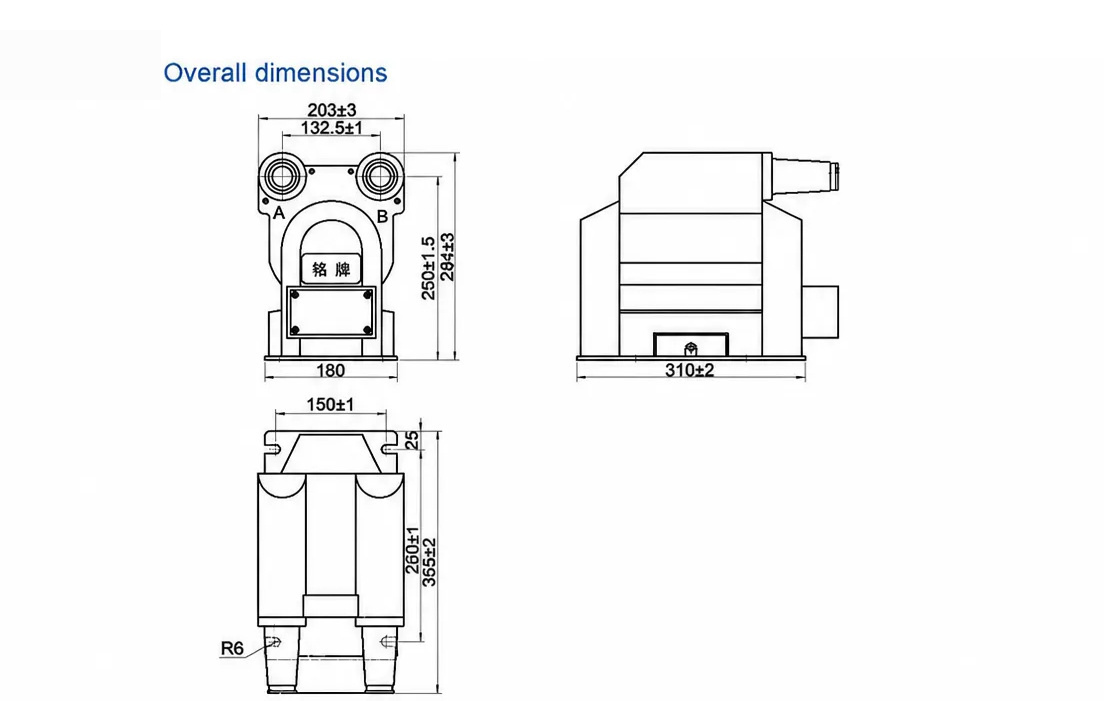

JDZU18-10R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这是一台10 kV户内单相电压互感器,通常安装在KYN28柜或环网柜等开关柜间隔中,将10 kV一次电压降至0.1 kV二次电压,用于计量和保护。其干式环氧树脂浇注绝缘和多绕组结构适用于封闭、受控的户内环境,设备可在-5℃至+40℃的环境温度范围内运行。
电气性能以准确级0.2、50/60 Hz下额定负荷20 VA为核心,参数表还列出了0.5和1.0级,二次热极限输出为500 VA,重量为31 kg。绝缘水平为12/42/75kV。选型应基于实际负荷和准确级需求:选用高于应用要求的准确级会增加成本而无益处,二次负荷超过额定值则会降低性能。
合规性证据、型式试验报告和样品支持可按需提供。二次侧带电时严禁短路;二次侧应一点接地,并遵循铭牌端子图。变比和准确级组合可配置,交货条款按订单报价。
