首页产品电压互感器JDZU18-6R

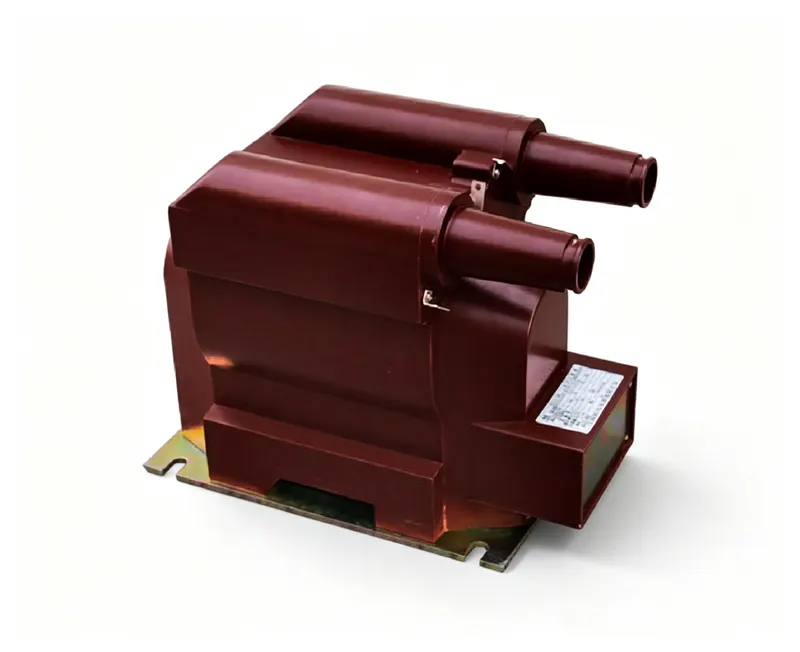

JDZU18-6R 户内单相环氧树脂浇注式电压互感器
6 kVJDZU18-6R
绕组与原理拓扑内部接线示意图
Primary Winding:6 kV
Secondary Winding:0.1 kV ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZU18-6R

JDZU18-6R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定电压比6/0.1/0.22kV,额定频率50/60Hz;准确级额定输出:20VA(0.2),40VA(0.5),60VA(1.0);最大输出容量500VA;产品重量:31kg;环境温度-5℃~+40℃。

核心工程优势

  • 6kV多绕组户内电压互感器
  • 多样化的准确级
  • 稳定的电源输出
工程数据

完整电气与机械规格

型号编号: JDZU18-6R

电气参数

一次额定电压 (Un):6 kV
二次绕组电压:0.1 kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):7.2/32/60kV
环境等级:Ambient: -5℃~+40℃
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZU18-6R是一款用于6kV系统的户内单相环氧树脂电压互感器,适用于中压开关柜中的计量和保护。不适用于户外或高压应用。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZU18-6R工厂铭牌标识
一次电压6 kV额定电压试验 (IEC 61869-1/3)
二次电压0.1 kV额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境Ambient: -5℃~+40℃按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 6kV系统中的计量和保护
  • 环氧树脂绝缘,适用于潮湿环境
  • 需要多种准确级(0.2、0.5、1.0)的应用

不建议用于

  • 无额外防护的户外安装
  • 高于6kV的系统(如20kV)
  • 高压输电网络
  • 气体绝缘开关设备(GIS)未经适配

拓扑与接线

对于电压互感器(PT):根据IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a和1n。在带电情况下切勿短路PT的二次侧——会导致危险的过电流。将二次绕组单点接地。确保一次侧有适当的熔断保护。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZU18-6R的绝缘水平是多少?

答: 绝缘水平为24/65/125kV,即系统电压24kV,工频耐受电压65kV,雷电冲击耐受电压125kV。

问: 该互感器可以户外使用吗?

答: 不可以,由于环氧树脂绝缘和户内结构,它仅设计用于户内。

问: 可用的准确级有哪些?

答: 可提供0.2、0.5和1.0准确级,额定输出分别为20VA、40VA和60VA。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZU18-6R
8 列 · 2 行

JDZ18-10、6R 型电压互感器 技术参数

型号 Type额定电压比 (kV) Rated voltage ratio准确级组合 Class combination准确级及其额定输出(VA) COSΦ=0.8 Accuracy class and rated output 0.2准确级及其额定输出(VA) COSΦ=0.8 Accuracy class and rated output 0.5准确级及其额定输出(VA) COSΦ=0.8 Accuracy class and rated output 1.0二次热极限输出 (VA) Limiting thermal output of secondary winding重量 (kg) Weight
JDZ18-10R JDZ18-6R10/0.1 6/0.10.2 0.5 1.0306010060031
JDZU18-10R JDZU18-6R10/0.1/0.22 6/0.1/0.220.2 0.5 1.0204060电源最大输出 500VA31
工程图纸

规格与外形图纸

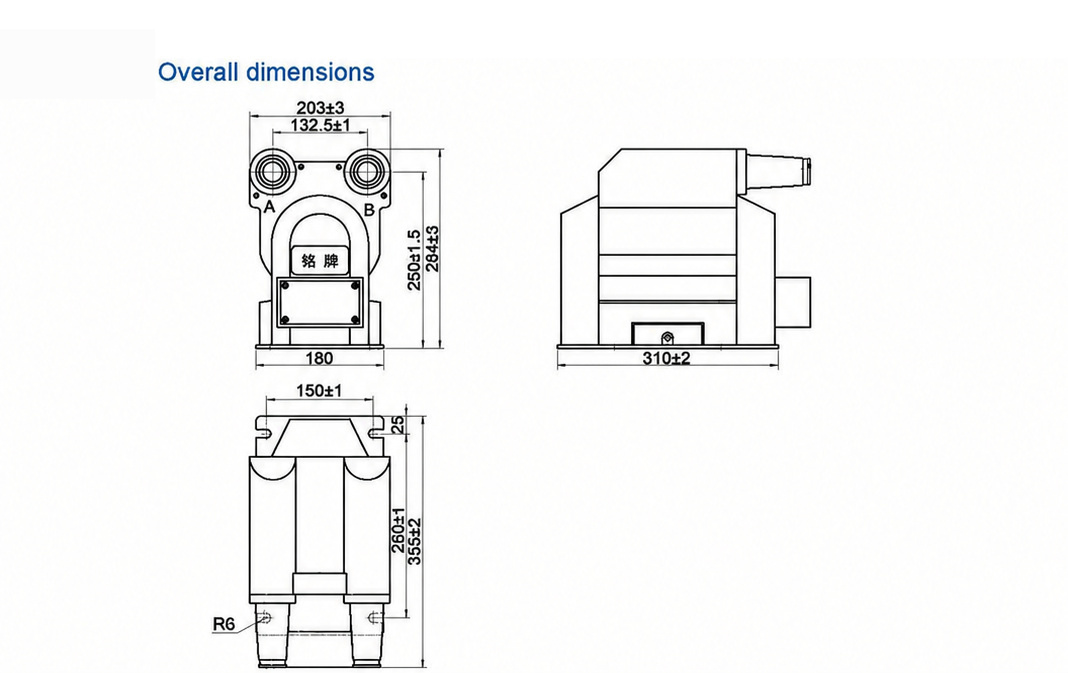

JDZU18-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZU18-6R

这是一台6 kV户内单相电压互感器,通常安装在开关柜柜体和环网柜中,将一次电压降至0.1 kV,用于计量和控制。其干式环氧树脂浇注结构和紧凑的体积适合空间受限的户内隔室,而在这些场合采用油浸式或气体绝缘设计会使布局和维护复杂化。

该产品额定一次电压6 kV、额定二次电压0.1 kV,频率50/60 Hz,准确级0.5,绝缘水平7.2/32/60kV,环境温度范围为-5℃~+40℃。多绕组结构提供稳定的电源输出;额定负荷(VA)和极限热输出标注于铭牌和正式数据表中。与油浸式或SF6替代方案相比,干式浇注免去了液体处理和气体监测,代价是仅限户内使用。

典型应用为冶金、矿山、水泥和化工工厂中的重工业配电。带电时严禁将二次侧短路;二次侧应一点接地,并在通电前核对极性。定制变比、准确级组合和试验文件包可按需提供。
