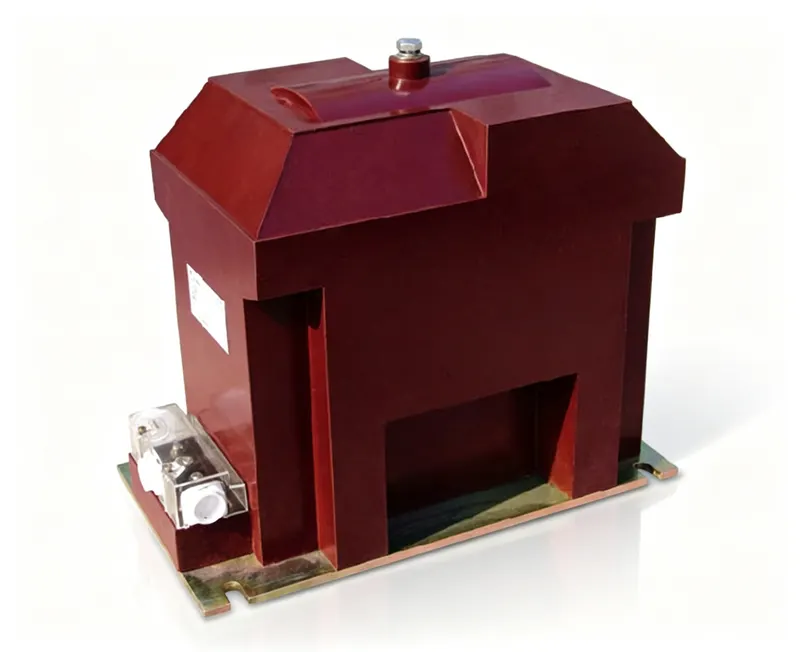

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内环氧树脂电压互感器,适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX10-10-6AJG | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 15VA / 30VA / 60VA / 50VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧连接线路和中性线。二次端子为1a/1n。切勿在带电时短路PT的二次侧——危险过电流。二次绕组应单点接地。确保计量极性正确。绝缘水平:12kV系统;工频耐受42kV;雷电冲击耐受75kV峰值。对于7.2kV系统:工频耐受32kV;雷电冲击耐受60kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 可用的准确级有哪些?
答: 0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P)。
问: 绝缘水平是多少?
答: 12/42/75kV和7.2/32/60kV,即12kV系统,工频耐受42kV,冲击耐受75kV。
问: 可以用于户外吗?
答: 不可以,它仅设计用于户内。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出(VA) 0.2 | 准确级及其额定输出(VA) 0.5 | 准确级及其额定输出(VA) 1.0 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JDZ10-10AJ JDZ10-6AJ JDZ10-10AJJ JDZ10-6AJJ | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 50 | 90 | 400 | 23.5 |
| JDZ10-10AJG JDZ10-6AJG | 10/0.1 6/0.1 | 0.2/0.5 | 15 | 15 | 50 | 2×200 | 23.5 |
| JDZ10-10AJJG JDZ10-6AJJG | 10/0.1 6/0.1 | 0.2 | 20 | 40 | 80 | 电源最大输出350 | 23.5 |
| JDZ10-10AJJIG JDZ10-6AJJIG | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/0.5P/3P 0.5/0.5P/3P 1.0/0.5P/3P | 15 | 30 | 60 | 400 | 23.5 |
JDZX10-10-6AJG 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZX10-10-6AJG 是一款用于 10kV 系统的户内单相电压互感器,将一次电压降至 0.1kV 二次电压,用于计量和保护用途。其设计与试验遵循 IEC 61869、GB/T 20840 和 IEEE C57.13 框架,便于工程师将其与所在安装场合适用的标准相对应。
产品采用环氧树脂浇注作为绝缘结构,为适用于户内运行的固体干式单元。准确级组合为 0.2/6P(3P)、0.5/6P(3P) 和 1.0/6P(3P),额定负荷为 15VA、30VA、60VA 和 50VA,适用于 50Hz 或 60Hz 运行。绝缘水平标称为 12/42/75kV 和 7.2/32/60kV,整机重量为 23.5kg。三相电压比可按需选配。
由于是户内干式单元,应安装于开关柜和计量柜内,而非暴露的户外位置。送电前,请按额定输出核对二次负荷,并在一点将二次接地;带电时严禁短接二次。电压比与准确级选项、试验文件及交货周期可按需报价。
