首页产品电压互感器JDZX10-10-6AJG
JDZX10-10-6AJG 户内单相环氧树脂浇注式电压互感器
10kVJDZX10-10-6AJG
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2/6P(3P),0.5/6P(3P),1.0/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX10-10-6AJG

JDZX10-10-6AJG 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 三相电压比可选
  • 重量23.5kg
工程数据

完整电气与机械规格

型号编号: JDZX10-10-6AJG

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)
额定输出负荷:15VA / 30VA / 60VA / 50VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内环氧树脂电压互感器,适用于环网柜应用中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX10-10-6AJG工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷15VA / 30VA / 60VA / 50VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内开关设备和环网柜
  • 0.2或0.5准确级的经济计量
  • 6P(或3P)级绕组的保护应用
  • 50Hz或60Hz电力系统

不建议用于

  • 无附加外壳的户外安装
  • 气体绝缘开关设备(GIS)应用
  • 设备最高电压超过12kV的系统
  • 直流应用

拓扑与接线

对于PT:一次侧连接线路和中性线。二次端子为1a/1n。切勿在带电时短路PT的二次侧——危险过电流。二次绕组应单点接地。确保计量极性正确。绝缘水平:12kV系统;工频耐受42kV;雷电冲击耐受75kV峰值。对于7.2kV系统:工频耐受32kV;雷电冲击耐受60kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 可用的准确级有哪些?

答: 0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P)。

问: 绝缘水平是多少?

答: 12/42/75kV和7.2/32/60kV,即12kV系统,工频耐受42kV,冲击耐受75kV。

问: 可以用于户外吗?

答: 不可以,它仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX10-10-6AJG
8 列 · 4 行

表一 JDZ10-10, 6AJ, JDZ10-10, 6AJG, JDZ10-10, 6AJJ, JDZ10-10, 6AJJIG

型号额定电压比 (kV)准确级组合准确级及其额定输出(VA) 0.2准确级及其额定输出(VA) 0.5准确级及其额定输出(VA) 1.0二次热极限输出 (VA)重量 (kg)
JDZ10-10AJ JDZ10-6AJ JDZ10-10AJJ JDZ10-6AJJ10/0.1 6/0.10.2 0.5 1.030509040023.5
JDZ10-10AJG JDZ10-6AJG10/0.1 6/0.10.2/0.51515502×20023.5
JDZ10-10AJJG JDZ10-6AJJG10/0.1 6/0.10.2204080电源最大输出35023.5
JDZ10-10AJJIG JDZ10-6AJJIG10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/0.5P/3P 0.5/0.5P/3P 1.0/0.5P/3P15306040023.5

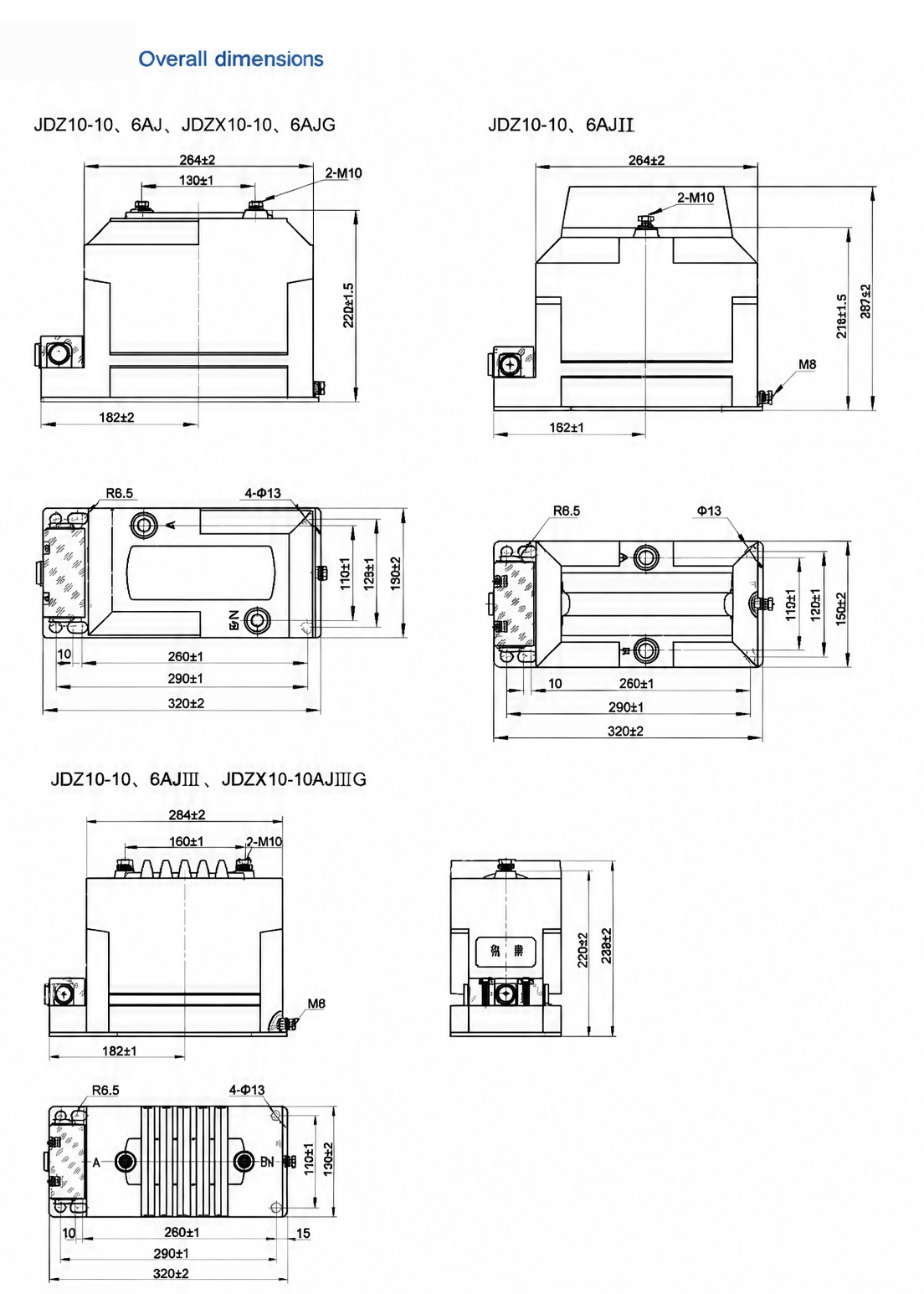

工程图纸

规格与外形图纸

JDZX10-10-6AJG 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX10-10-6AJG

JDZX10-10-6AJG 是一款用于 10kV 系统的户内单相电压互感器,将一次电压降至 0.1kV 二次电压,用于计量和保护用途。其设计与试验遵循 IEC 61869、GB/T 20840 和 IEEE C57.13 框架,便于工程师将其与所在安装场合适用的标准相对应。

产品采用环氧树脂浇注作为绝缘结构,为适用于户内运行的固体干式单元。准确级组合为 0.2/6P(3P)、0.5/6P(3P) 和 1.0/6P(3P),额定负荷为 15VA、30VA、60VA 和 50VA,适用于 50Hz 或 60Hz 运行。绝缘水平标称为 12/42/75kV 和 7.2/32/60kV,整机重量为 23.5kg。三相电压比可按需选配。

由于是户内干式单元,应安装于开关柜和计量柜内,而非暴露的户外位置。送电前,请按额定输出核对二次负荷,并在一点将二次接地;带电时严禁短接二次。电压比与准确级选项、试验文件及交货周期可按需报价。
