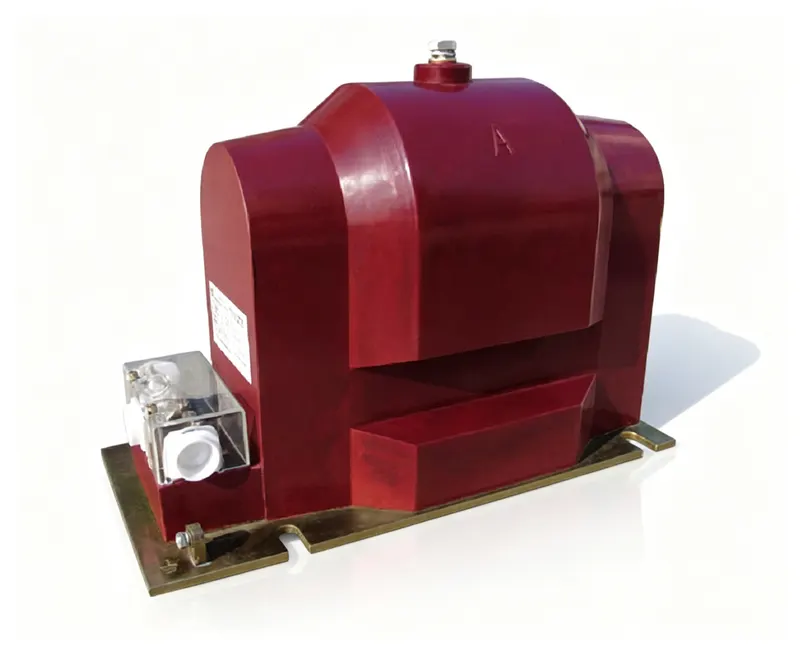

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内单相电压互感器,环氧树脂绝缘,适用于环网柜应用中的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX11-10-6S | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/3P,0.5/3P,0.2/0.2/3P,0.2/0.5/3P | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 30VA / 250VA / 10VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):按照IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a和1n。将二次绕组单点接地。切勿在PT带电时短路其二次侧,否则会产生危险的过电流。并联操作时确保极性正确。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该PT的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。
问: 该PT能否用于户外?
答: 不可以,它仅设计用于户内,名称和结构中的“户内”已表明。
问: 有哪些准确级可供选择?
答: 可用的准确级包括0.2/3P、0.5/3P、0.2/0.2/3P和0.2/0.5/3P。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 额定输出(VA) 0.2 | 额定输出(VA) 0.5 | 额定输出(VA) 1.0 | 额定输出(VA) 3P/6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX11-10 JDZX11-6 | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 40 | 120 | 250 | 100 | 600 | 40 |
| JDZXF11-10 JDZXF11-6 | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 20 | 30 | / | 100 | 2×300 | 40 |
| JDZX11-10S JDZX11-6S | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P 0.5/3P | 40 | 120 | 250 | 10 | 500 | 40 |
| 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/3P 0.2/0.5/3P | 30 | 30 | / | 100 | 2×300 | 40 |
JDZX11-10-6S 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZX11-10-6S 是一款用于 10 kV 系统的户内单相电压互感器,将一次电压降至 0.1 kV,用于计量与保护。其设计与试验遵循 IEC 61869、GB/T 20840 和 IEEE C57.13 框架,出厂前进行例行变比与极性校验。
绕组采用干式环氧树脂浇注封装,整机结构紧凑,重 40 kg,适用于户内安装。准确级组合包括 0.2/3P、0.5/3P、0.2/0.2/3P 和 0.2/0.5/3P,额定负荷依配置不同分别为 30VA、30VA、250VA、10VA 和 100VA。绝缘水平为 12/42/75kV 和 7.2/32/60kV,频率为 50Hz 或 60Hz。与油浸式或 SF6 设计相比,环氧树脂浇注结构在户内安装时无需处理液体或气体。
典型应用为户内变电站间隔中的母线电压测量与保护。送电前,应核对二次负荷(VA)是否与额定输出相符,将二次侧一点接地,并确认端子极性。二次侧带电时严禁短路。非正弦负载可能需要降额使用;谐波相关指导可按需提供。可按需提供 OEM 品牌标识与试验文件包。
