首页产品电压互感器JDZX11-10-6S
JDZX11-10-6S 户内单相环氧树脂浇注式电压互感器
10kVJDZX11-10-6S
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2/3P,0.5/3P,0.2/0.2/3P,0.2/0.5/3P)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX11-10-6S

JDZX11-10-6S 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注式结构
  • 重量40kg
工程数据

完整电气与机械规格

型号编号: JDZX11-10-6S

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/3P,0.5/3P,0.2/0.2/3P,0.2/0.5/3P
额定输出负荷:30VA / 30VA / 250VA / 10VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内单相电压互感器,环氧树脂绝缘,适用于环网柜应用中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX11-10-6S工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/3P,0.5/3P,0.2/0.2/3P,0.2/0.5/3P准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 30VA / 250VA / 10VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内开关柜和环网柜
  • 准确级0.2/0.5的贸易计量
  • 3P级保护应用
  • 频率50Hz或60Hz系统

不建议用于

  • 无附加外壳的户外安装
  • 设备最高电压超过12kV的系统
  • 超过每二次绕组250VA的高负载应用
  • 直流系统或非正弦波形

拓扑与接线

对于电压互感器(PT):按照IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a和1n。将二次绕组单点接地。切勿在PT带电时短路其二次侧,否则会产生危险的过电流。并联操作时确保极性正确。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。

问: 该PT能否用于户外?

答: 不可以,它仅设计用于户内,名称和结构中的“户内”已表明。

问: 有哪些准确级可供选择?

答: 可用的准确级包括0.2/3P、0.5/3P、0.2/0.2/3P和0.2/0.5/3P。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX11-10-6S
9 列 · 4 行

JDZX11-10、6 JDZX11-10、6S 型电压互感器 技术参数

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0额定输出(VA) 3P/6P二次热极限输出(VA)重量(kg)
JDZX11-10 JDZX11-610/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)4012025010060040
JDZXF11-10 JDZXF11-610/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)2030/1002×30040
JDZX11-10S JDZX11-6S10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/3P 0.5/3P401202501050040
10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.2/3P 0.2/0.5/3P3030/1002×30040

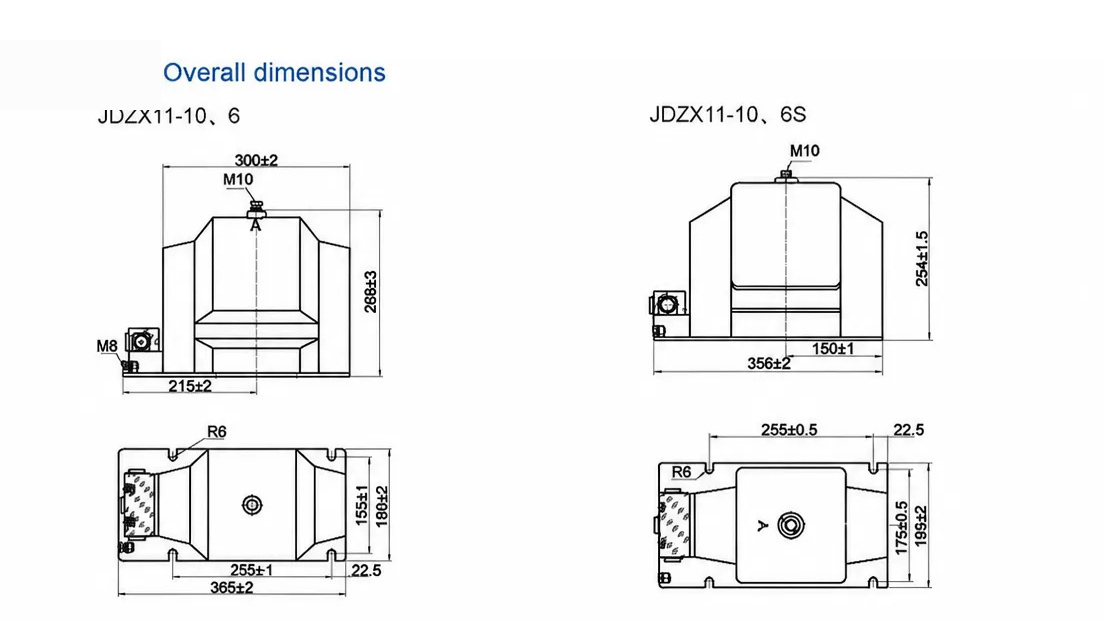

工程图纸

规格与外形图纸

JDZX11-10-6S 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX11-10-6S

JDZX11-10-6S 是一款用于 10 kV 系统的户内单相电压互感器,将一次电压降至 0.1 kV,用于计量与保护。其设计与试验遵循 IEC 61869、GB/T 20840 和 IEEE C57.13 框架,出厂前进行例行变比与极性校验。

绕组采用干式环氧树脂浇注封装,整机结构紧凑,重 40 kg,适用于户内安装。准确级组合包括 0.2/3P、0.5/3P、0.2/0.2/3P 和 0.2/0.5/3P,额定负荷依配置不同分别为 30VA、30VA、250VA、10VA 和 100VA。绝缘水平为 12/42/75kV 和 7.2/32/60kV,频率为 50Hz 或 60Hz。与油浸式或 SF6 设计相比,环氧树脂浇注结构在户内安装时无需处理液体或气体。

典型应用为户内变电站间隔中的母线电压测量与保护。送电前,应核对二次负荷(VA)是否与额定输出相符,将二次侧一点接地,并确认端子极性。二次侧带电时严禁短路。非正弦负载可能需要降额使用;谐波相关指导可按需提供。可按需提供 OEM 品牌标识与试验文件包。
