首页产品电压互感器JDZX11-10-6
JDZX11-10-6 户内单相环氧树脂浇注式电压互感器
10kVJDZX11-10-6
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2/6P(3P),0.5/6P(3P),1.0/6P(3P),0.2/0.5/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX11-10-6

JDZX11-10-6 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量40kg
工程数据

完整电气与机械规格

型号编号: JDZX11-10-6

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P(3P),0.5/6P(3P),1.0/6P(3P),0.2/0.5/6P(3P)
额定输出负荷:20VA / 30VA / 250VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内10kV电压互感器,用于计量和保护,具有多种准确级和额定输出。适用于环网柜和开关柜应用。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX11-10-6工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P(3P),0.5/6P(3P),1.0/6P(3P),0.2/0.5/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷20VA / 30VA / 250VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜和开关柜
  • 10kV一次系统
  • 计量和保护应用
  • 50Hz或60Hz电网

不建议用于

  • 户外安装
  • 直接连接35kV或更高电压系统
  • 大电流测量(电流互感器应用)

拓扑与接线

对于电压互感器:按IEC 61869-3将一次侧连接到线路和中性线。二次端子1a/1n为主绕组;附加绕组按铭牌连接。电压互感器带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 可用的准确级有哪些?

答: 0.2/6P(3P)、0.5/6P(3P)、1.0/6P(3P)以及0.2/0.5/6P(3P)。

问: 额定输出是多少?

答: 额定输出根据绕组不同为20VA、30VA、250VA和100VA。

问: 是否适用于户外?

答: 不可以,它仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX11-10-6
9 列 · 4 行

JDZX11-10、6 JDZX11-10、6S 型电压互感器技术参数

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0额定输出(VA) 3P/6P二次热极限输出(VA)重量(kg)
JDZX11-10 JDZX11-610/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)4012025010060040
JDZXF11-10 JDZXF11-610/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)2030/1002×30040
JDZX11-10S JDZX11-6S10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/3P 0.5/3P401202501050040
10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.2/3P 0.2/0.5/3P3030/1002×30040
工程图纸

规格与外形图纸

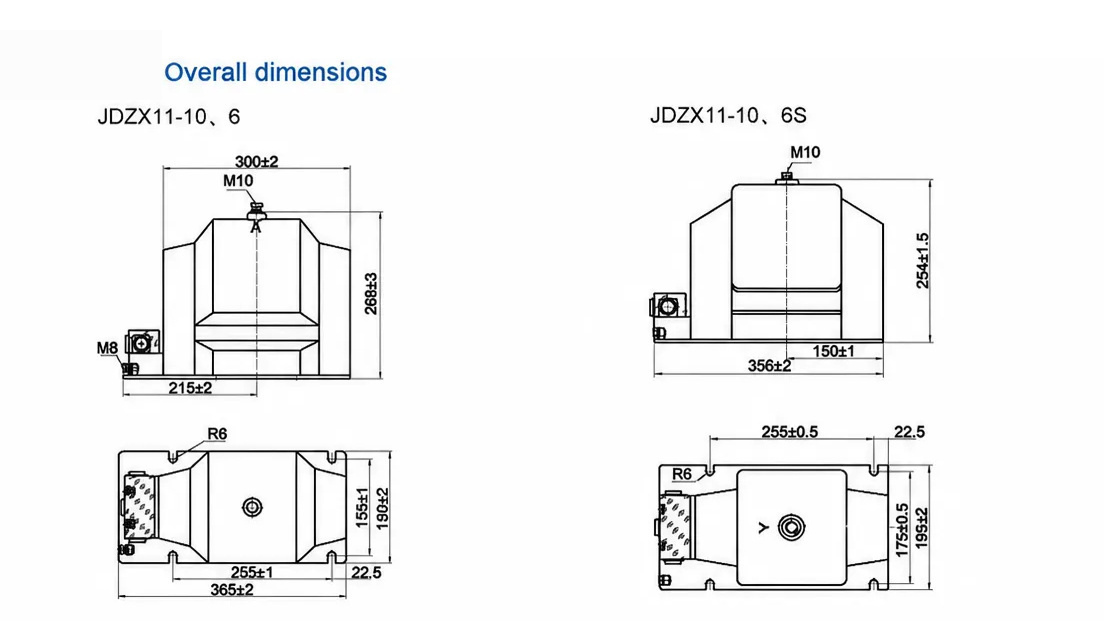

JDZX11-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX11-10-6

JDZX11-10-6 为户内单相环氧树脂浇注电压互感器,一次额定电压 10kV,二次电压 0.1kV,用于在 50Hz 或 60Hz 中压系统中将高电压降至可测量水平,以供计量与保护使用。

其干式环氧树脂浇注体对绕组起绝缘作用,并使产品结构紧凑、占地小,适用于柜体空间有限的开关柜和配电室。40kg 的重量由浇注体承担,因此安装时占用一个确定的柜位,而非独立的落地面积。

准确级组合包括 0.2/6P(3P)、0.5/6P(3P)、1.0/6P(3P) 和 0.2/0.5/6P(3P),额定输出为 20VA、30VA、250VA 和 100VA,具体取决于所选准确级。绝缘水平为 12/42/75kV 和 7.2/32/60kV。二次侧带电时严禁短路;二次侧应有一点接地,并按照铭牌端子图接线。本产品不适用于直流或非标准频率场合。可提供标准变比和定制变比,试验文件、外形图和型式试验报告可按需提供。
