户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
JDZX11-35R是一款35kV户内电压互感器，用于环网柜中的精确测量和保护。适用于40.5kV系统，具有95kV工频耐受电压和200kV雷电冲击耐受电压。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZX11-35R | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0, 3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 45VA / 100VA / 200VA / 100VA / 600VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5/95/200kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器：按额定值将一次侧连接到线路和中性线（或相间）。二次端子为1a/1n用于主绕组；如有附加绕组，则遵循标准。带电时切勿短路电压互感器的二次侧——会导致危险的过电流。将二次绕组在一点（1n）接地以确保安全。对于差动保护，确保极性正确。遵循IEC 61869-3和当地法规。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： JDZX11-35R的绝缘水平是多少？
答： 绝缘水平为40.5kV系统；工频耐受电压95kV；雷电冲击耐受电压峰值200kV。
问： 该互感器可以在户外使用吗？
答： 不可以，它仅设计用于户内，通常用于环网柜。户外使用需要额外的保护。
问： 二次额定值是多少？
答： 二次电压为0.1kV，具有多种额定输出：45VA、100VA、200VA、100VA和600VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX11-35R | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 45 | 100 | 200 | 100 | 600 | 70 |
| JDZX11-35R | 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/3P(6P) 0.2/0.5/3P(6P) | 20 | 30 | / | 100 | 2×300 | 70 |

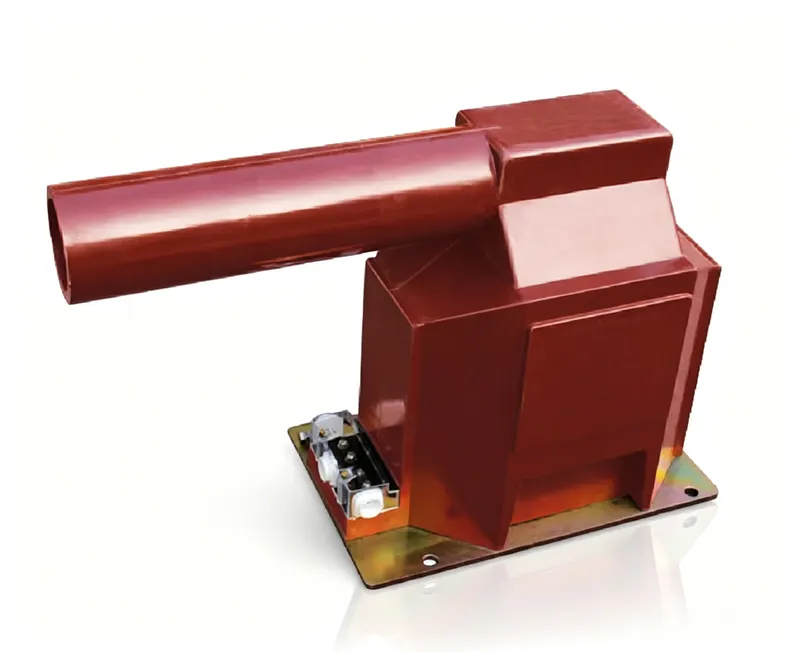

JDZX11-35R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
