首页产品电压互感器JDZX18-10R

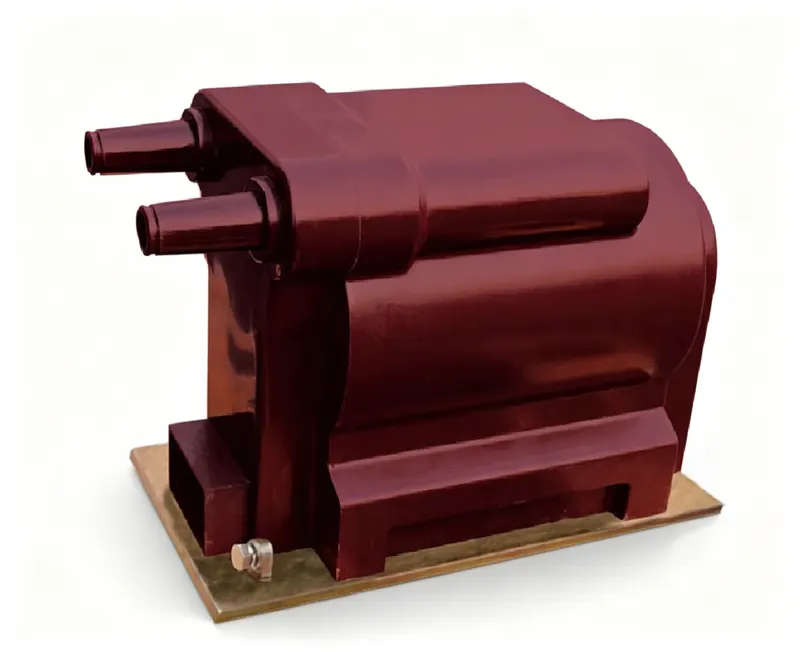

JDZX18-10R 户内单相环氧树脂浇注式电压互感器
10kVJDZX18-10R
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX18-10R

JDZX18-10R 户内单相环氧树脂浇注式电压互感器

符合GB/T20840.1/3和IEC61869-1/3标准的户内单相环氧树脂浇注式电压互感器;额定绝缘水平12/42/75kV,额定电压比10/√3/0.1/√3/0.1/3 kV,额定频率50/60Hz;准确级额定输出:30VA(0.2),60VA(0.5),100VA(1.0),100VA(6P);二次绕组极限热输出400VA;产品重量:36kg;环境运行温度-5℃~+40℃。

核心工程优势

  • 10kV户内环氧浇注式电压互感器
  • 多准确级,包括6P保护级
  • 稳定的二次热性能
工程数据

完整电气与机械规格

型号编号: JDZX18-10R

电气参数

一次额定电压 (Un):10kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内单相电压互感器,环氧树脂绝缘,具有用于计量和保护的双二次绕组。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX18-10R工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内10kV开关柜
  • 中压配电中的计量和保护应用
  • 0.2级准确度的贸易计量
  • 需要6P级的保护方案
  • 50/60Hz系统

不建议用于

  • 户外安装
  • 气体绝缘开关设备(GIS)未经改造
  • 高于12kV的系统
  • 直流应用
  • 海拔高于1000m未降额

拓扑与接线

对于PT:一次侧连接线对地(相-地),额定变比为10/√3 kV。二次端子:1a/1n用于主绕组(0.1/√3 kV),2a/2n用于剩余电压绕组(0.1/3 kV)。二次回路单点接地。PT带电时严禁短路二次侧——会导致危险的过电流。遵循IEC 61869-1/3和GB/T20840.1/3。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 额定绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受42kV,雷电冲击耐受75kV峰值。

问: 准确级和输出容量是多少?

答: 准确级:0.2级对应30VA,0.5级对应60VA,1.0级对应100VA,保护用6P级对应100VA。

问: 该互感器可以户外使用吗?

答: 不可以,由于环氧树脂绝缘且未指定户外IP等级,仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX18-10R
9 列 · 2 行

JDZX18-10/6R 型电压互感器技术参数

型号额定电压比(kV)准确级组合0.20.51.06P二次热极限输出(VA)重量(kg)
JDZX18-10R JDZX18-6R10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)306010010040036
JDZXF18-10R JDZXF18-6R10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1515—1002×20036
工程图纸

规格与外形图纸

JDZX18-10R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX18-10R

JDZX18-10R 是一款 10 kV 户内单相环氧树脂浇注电压互感器,用于满足中压开关柜的测量和保护需求,而铁磁谐振和柜体空间有限使电压测量变得复杂。其干式环氧树脂浇注绝缘一次绕组,每台产品在出厂前均进行变比、极性和绝缘完整性例行试验。

准确级组合包括 0.2/6P、0.5/6P 和 1.0/6P,额定输出分别为 30 VA、60 VA 和 100 VA,6P 输出为 100 VA;二次热极限输出为 400 VA,重量为 36 kg。6P 保护级使其适用于计量与保护兼用的场合,而单绕组变体适用于仅需计量的地点。符合 GB/T 20840,型式试验文件可按需提供。

典型应用为户内风电、光伏及储能汇集变电站。二次侧应一点接地,并遵循铭牌端子图;带电时严禁短路二次侧。本产品不适用于直流或非标准频率。样品和型式试验支持、变比和准确级定制以及试验文件包均可按需提供。
