首页产品电压互感器JDZX18-6R
JDZX18-6R 户内单相环氧树脂浇注式电压互感器
6kVJDZX18-6R
绕组与原理拓扑内部接线示意图
Primary Winding:6kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX18-6R

JDZX18-6R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定电压比6/√3/0.1/√3/0.1/3 kV,额定频率50/60Hz;准确级额定输出:30VA(0.2),60VA(0.5),100VA(1.0),100VA(6P);二次绕组极限热输出400VA;产品重量:36kg;环境温度-5℃~+40℃。

核心工程优势

  • 6kV户内环氧浇注式电压互感器
  • 可选6P保护准确级
  • 可靠的过载能力
工程数据

完整电气与机械规格

型号编号: JDZX18-6R

电气参数

一次额定电压 (Un):6kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于6kV系统的户内单相环氧树脂浇注式电压互感器,适用于中压开关柜中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX18-6R工厂铭牌标识
一次电压6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 计量和保护应用
  • 频率50/60Hz的6kV系统
  • 环氧树脂绝缘环境

不建议用于

  • 户外安装
  • 高于6kV的系统
  • 直流应用
  • 高湿度或污染环境

拓扑与接线

对于PT:一次侧连接线路和中性点。二次侧端子为1a和1n。PT带电时严禁短路二次侧——危险过电流。二次绕组需单点接地。遵循IEC 61869-1/3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为7.2/32/60kV,即系统电压7.2kV,工频耐受电压32kV,雷电冲击耐受电压60kV。

问: 可用的准确级有哪些?

答: 准确级包括0.2、0.5、1.0和6P,额定输出分别为30VA、60VA、100VA和100VA。

问: 该PT能否用于户外?

答: 不可以,该产品仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX18-6R
9 列 · 2 行

JDZX18-10、6R型电压互感器

型号额定电压比(kV)准确级组合0.20.51.06P二次热极限输出(VA)重量(kg)
JDZX18-10R JDZX18-6R10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)306010010040036
JDZXF18-10R JDZXF18-6R10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1515—1002×200—

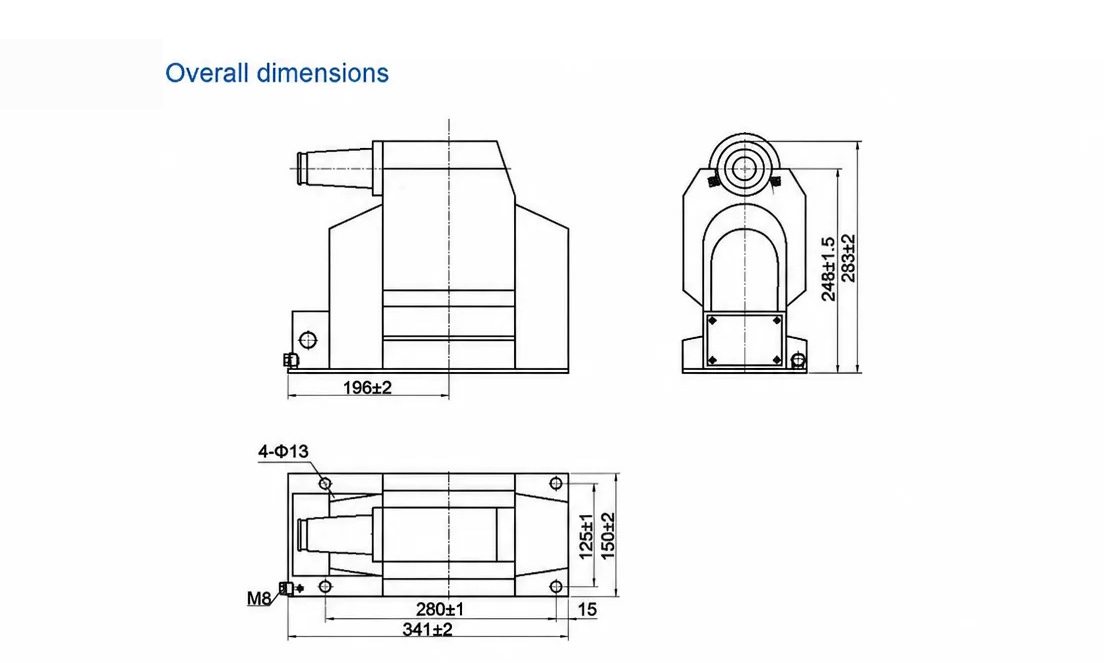

工程图纸

规格与外形图纸

JDZX18-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX18-6R

这是一台6 kV户内单相电压互感器,采用环氧树脂浇注干式结构,提供适合户内运行的固体绝缘结构,无需充油油箱。它将6 kV一次电压降至用于计量和保护的二次电压,供运行于50/60Hz的开关柜和控制回路使用。

绕组布置在计量用途之外还支持6P保护准确级选项,该设计以可靠的耐过载能力著称。额定输出(VA)、准确级组合及二次热极限输出均标注于铭牌和正式数据表中,可按需提供。产品符合IEC 61869系列互感器标准,例行试验和型式试验文件可按需提供。

典型应用场景为户内配电室,服务于轨道交通变电站、数据中心、医院和水处理厂等基础设施。请遵守端子标记,二次侧应一点接地,带电时严禁短接二次侧。6 kV等级为上限,不得用于更高电压系统。变比和准确级变型、试验文件包、交货周期和价格均在询价时确认。
