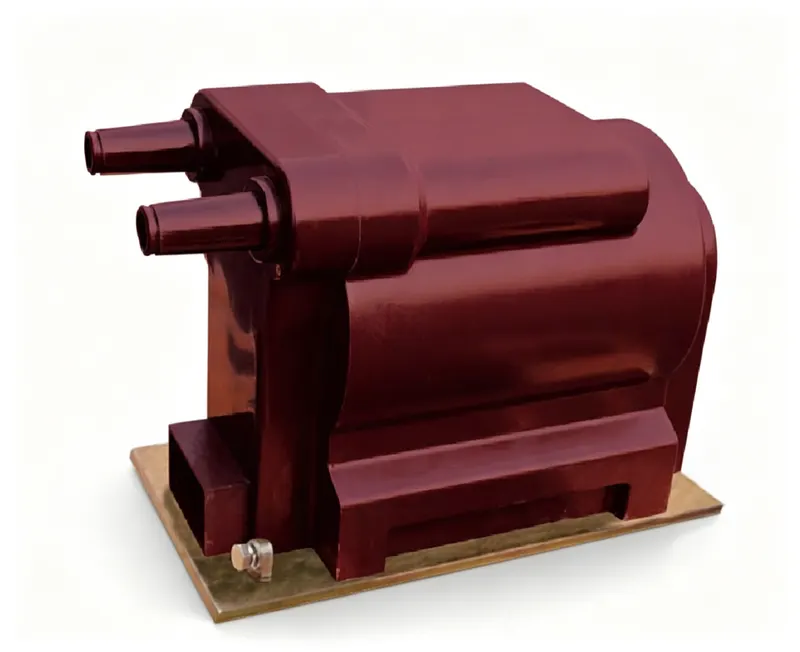

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定电压比6/√3/0.1/√3/0.1/3 kV,额定频率50/60Hz;准确级额定输出:30VA(0.2),60VA(0.5),100VA(1.0),100VA(6P);二次绕组极限热输出400VA;产品重量:36kg;环境温度-5℃~+40℃。
用于6kV系统的户内单相环氧树脂浇注式电压互感器,适用于中压开关柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX18-6R | 工厂铭牌标识 |
| 一次电压 | 6kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | [On Request] | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧连接线路和中性点。二次侧端子为1a和1n。PT带电时严禁短路二次侧——危险过电流。二次绕组需单点接地。遵循IEC 61869-1/3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该PT的绝缘水平是多少?
答: 绝缘水平为7.2/32/60kV,即系统电压7.2kV,工频耐受电压32kV,雷电冲击耐受电压60kV。
问: 可用的准确级有哪些?
答: 准确级包括0.2、0.5、1.0和6P,额定输出分别为30VA、60VA、100VA和100VA。
问: 该PT能否用于户外?
答: 不可以,该产品仅设计用于户内。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX18-10R JDZX18-6R | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 30 | 60 | 100 | 100 | 400 | 36 |
| JDZXF18-10R JDZXF18-6R | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 15 | 15 | — | 100 | 2×200 | — |
JDZX18-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这是一台6 kV户内单相电压互感器,采用环氧树脂浇注干式结构,提供适合户内运行的固体绝缘结构,无需充油油箱。它将6 kV一次电压降至用于计量和保护的二次电压,供运行于50/60Hz的开关柜和控制回路使用。
绕组布置在计量用途之外还支持6P保护准确级选项,该设计以可靠的耐过载能力著称。额定输出(VA)、准确级组合及二次热极限输出均标注于铭牌和正式数据表中,可按需提供。产品符合IEC 61869系列互感器标准,例行试验和型式试验文件可按需提供。
典型应用场景为户内配电室,服务于轨道交通变电站、数据中心、医院和水处理厂等基础设施。请遵守端子标记,二次侧应一点接地,带电时严禁短接二次侧。6 kV等级为上限,不得用于更高电压系统。变比和准确级变型、试验文件包、交货周期和价格均在询价时确认。
