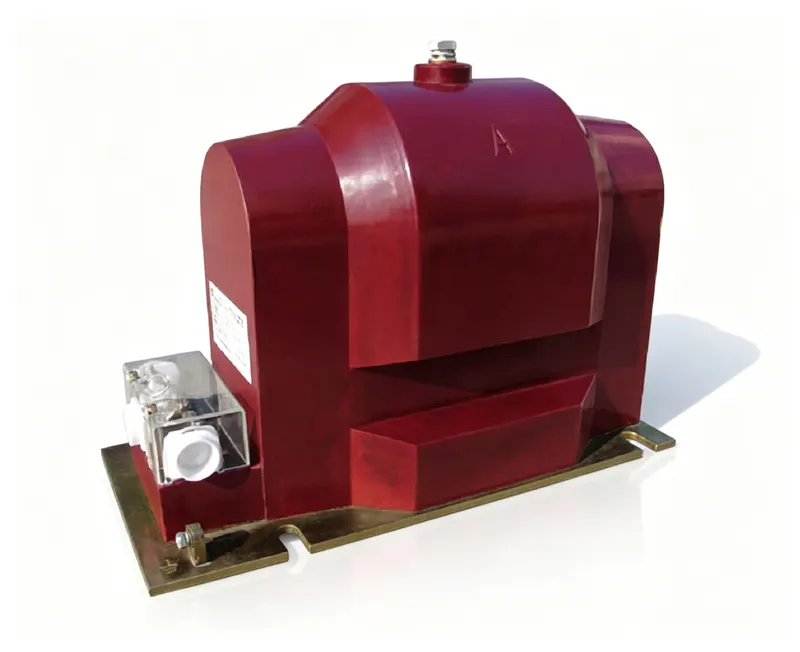

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内电压互感器,采用环氧树脂绝缘,适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX9-10-6 | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P),0.2/0.5/6P(3P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 15VA / 20VA / 90VA / 50VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧接线路和中性线。二次端子为1a和1n。PT带电时严禁短路二次侧——危险过电流。二次绕组需一点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受42kV,雷电冲击耐受75kV。
问: 有哪些准确级可选?
答: 可用准确级包括0.2/6P(3P)、0.5/6P(3P)、1.0/6P(3P)和0.2/0.5/6P(3P)。
问: 能否在户外使用?
答: 不可以,由于采用环氧树脂浇注和户内结构,仅设计用于户内。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P | 6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| JDZX9-10 JDZX9-6 | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 30 | 60 | 90 | 100 | — | 600 | 34 |
| JDZXF9-10 JDZXF9-6 | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 15 | 20 | — | 50 | — | 2×300 | 34 |
JDZX9-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这款户内单相环氧树脂浇注电压互感器是 10 kV 设备,将一次电压降至 0.1 kV,用于 KYN28 柜体、环网柜及变电站间隔等开关柜中的计量与保护。其干式环氧树脂浇注体对一次绕组进行绝缘,并设有独立的计量与保护二次绕组,使电能计量与继电保护功能保持相互独立。
JDZX9-10-6 提供 0.2/6P(3P)、0.5/6P(3P)、1.0/6P(3P) 或 0.2/0.5/6P(3P) 的准确级组合,额定负荷为 15 VA、20 VA、50 VA 和 90 VA,频率为 50 Hz 或 60 Hz。绝缘水平为 12/42/75kV 或 7.2/32/60kV,整机重量 34 kg。在该系列内,准确级与额定负荷的选择取决于间隔的计量与保护要求,而非单一默认配置。
该产品用于户内,适用于冶金、矿山、水泥和化工企业的工业配电。送电前,应按额定 VA 核对二次负荷;带电时严禁将二次短路,并应在一处接地。用于计量检定的型式试验与校准试验文件可按需提供。二次绕组配置及变比选项可在询价时商谈。
