户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

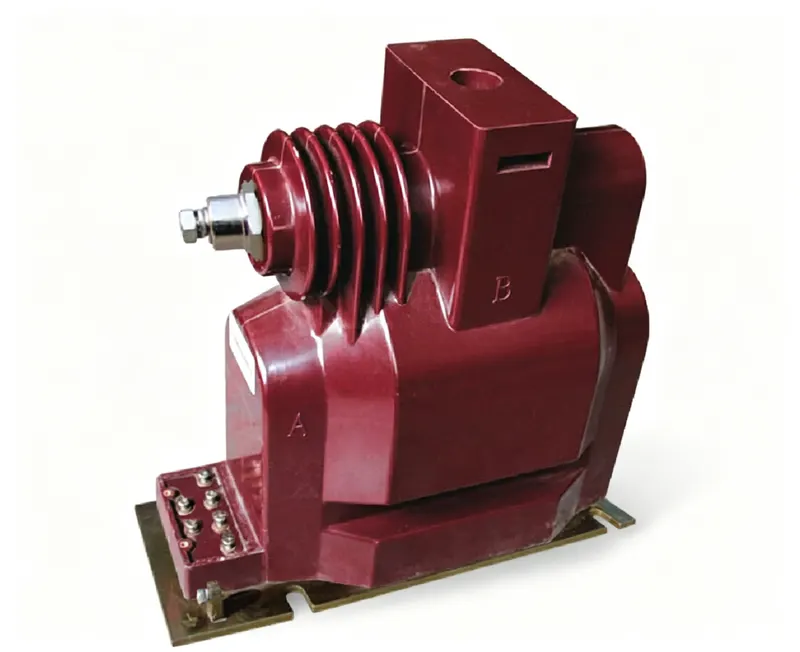

JDZX9-10-6RG是一款用于10kV系统的户内单相电压互感器,适用于环网柜应用中的计量和保护。它提供多种准确级和额定输出,采用环氧树脂绝缘,适用于户内使用。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX9-10-6RG | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/3P(6P),0.5/3P(6P),1.0/3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 75VA / 100VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性点。二次侧端子为1a和1n。切勿在PT带电时短路二次侧——会导致危险的过电流。将二次绕组在一点(1n)接地以确保安全。确保一次侧有适当的熔断器保护。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。也可提供7.2/32/60kV。
问: 它可以在户外使用吗?
答: 不可以,由于其环氧树脂浇注和户内结构,仅设计用于户内使用。
问: 可用的准确级有哪些?
答: 它提供0.2/3P(6P)、0.5/3P(6P)和1.0/3P(6P)的准确级,用于计量和保护。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及其额定输出(VA) 0.2 | 准确级及其额定输出(VA) 0.5 | 准确级及其额定输出(VA) 1.0 | 准确级及其额定输出(VA) 3P/6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX9-10RG | 10/√3/0.1/√3/0.1/3 | 0.2/3P(6P) | 30 | 75 | 100 | 100 | 600 | 38 |
| JDZX9-6RG | 6/√3/0.1/√3/0.1/3 | 0.5/3P(6P) | 30 | 75 | 100 | 100 | 600 | 38 |
| JDZXF9-10RG | 10/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 15 | 20 | / | 100 | 2×300 | 38 |
| JDZXF9-6RG | 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 15 | 20 | / | 100 | 2×300 | 38 |
JDZX9-10-6RG 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZX9-10-6RG 是一台 10 kV 户内单相电压互感器,将 10 kV 降压至 0.1 kV,用于计量与保护用途,其 0.2、0.5 或 1.0 准确级直接影响电能结算的公平性。干式环氧树脂浇注对绕组组件起到绝缘作用,并使整机质量为 38 kg;所提供的数据中未详述浇注工艺。
额定输出标称为 30 VA、75 VA 或 100 VA,具体取决于所选准确级,除计量绕组外还可提供 3P 或 6P 保护绕组。绝缘水平为 12/42/75 kV 或 7.2/32/60 kV,设备运行频率为 50 Hz 或 60 Hz。该设备为户内型,不得安装于户外。二次端子已在铭牌上标注;二次侧应单点接地,且带电时严禁短路。通电前请核对极性与变比。
标准规格为现货供应;非标准变比与准确级组合按订单生产,试验文件与图纸可按需提供。谐波含量高或非正弦负载在选型前需进行降容评估。
