首页产品电压互感器JDZX9-20-15

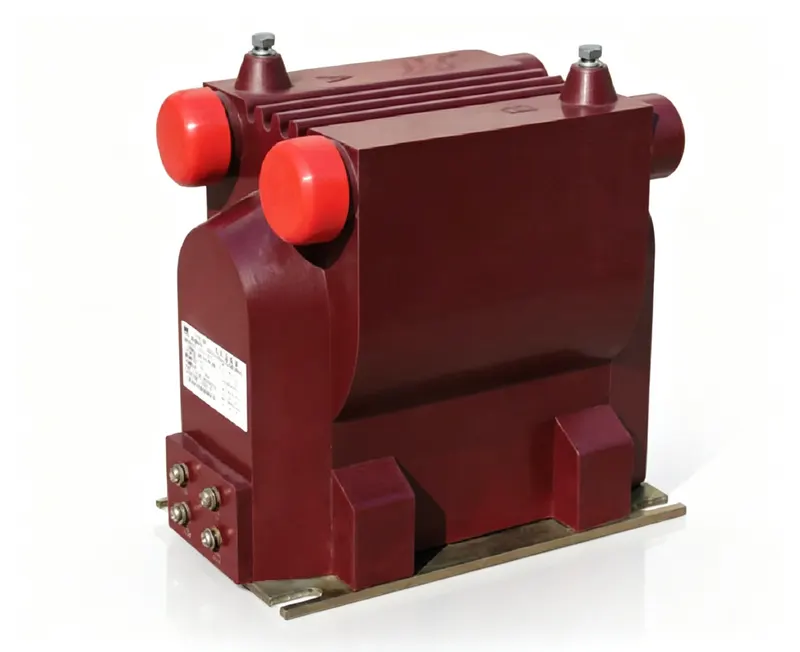

JDZX9-20-15 户内单相环氧树脂浇注式电压互感器
20kVJDZX9-20-15
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding:0.1kV (0.2/6P,0.5/6P,1.0/6P)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX9-20-15

JDZX9-20-15 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注式结构
  • 重量64kg
工程数据

完整电气与机械规格

型号编号: JDZX9-20-15

电气参数

一次额定电压 (Un):20kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P,0.5/6P,1.0/6P
额定输出负荷:60VA / 150VA / 300VA / 150VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV,18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZX9-20-15是一款用于20kV系统的户内单相环氧树脂电压互感器,适用于环网柜应用中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX9-20-15工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P,0.5/6P,1.0/6P准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷60VA / 150VA / 300VA / 150VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV,18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 20kV一次电压系统
  • 计量和保护,准确级0.2/6P、0.5/6P或1.0/6P
  • 干燥环境,环氧树脂绝缘

不建议用于

  • 户外安装
  • 一次电压高于20kV的系统
  • 高湿度或污染环境
  • 需要超过额定负载的应用

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性点。二次端子:1a/1n为主绕组,附加绕组按铭牌标识。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为24/65/125kV和18/55/105kV,即对于24kV系统:工频耐受65kV,雷电冲击耐受125kV峰值;对于18kV系统:工频耐受55kV,雷电冲击耐受105kV峰值。

问: 可用的准确级有哪些?

答: 可用准确级为0.2/6P、0.5/6P和1.0/6P,适用于计量和保护。

问: 该互感器可以户外使用吗?

答: 不可以,由于其环氧树脂浇注和户内结构,仅设计用于户内使用。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX9-20-15
6 列 · 4 行

JDZ9-20、15 JDZ9-20、15G 型电压互感器技术参数

型号额定电压比 (kV)准确级组合额定输出 (VA) COSφ=0.8 (0.2/0.5/1/3P)二次热极限输出 (VA)重量 (kg)
JDZ9-20 JDZ9-1520/0.1 15/0.10.2 0.5 160 150 30080068
JDZ9-20 JDZ9-1520/0.1 15/0.10.2/0.2 0.2/0.5 0.5/0.530 40 502×40068
JDZ9-20G JDZ9-15G20/0.1/0.1 15/0.1/0.10.2/0.2P 0.5/0.5P60 150100 40068
JDZ9-20G JDZ9-15G20/0.1/0.1 15/0.1/0.10.2/0.2P 0.5/0.5P30 30100 2×20068
工程图纸

规格与外形图纸

JDZX9-20-15 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX9-20-15

JDZX9-20-15 为室内单相环氧树脂浇注电压互感器,适用于 20 kV 系统,将一次电压降至 0.1 kV,用于计量与保护。其干式环氧树脂绝缘与浇注结构使体积紧凑,有助于节省开关柜与配电室内的柜体空间,重量为 64 kg。

可选准确级组合为 0.2/6P、0.5/6P 和 1.0/6P,额定输出为 60 VA、150 VA、300 VA 和 150 VA,频率为 50 Hz 或 60 Hz。绝缘水平为 24/65/125 kV 和 18/55/105 kV。由于为室内型设备,不适用于户外露天安装;此类场所应改用户外型电压互感器。

典型应用包括风电、光伏及储能汇集变电站。安装时,请按铭牌端子图接线,二次侧单点接地,且带电时严禁短接二次侧。数据表、外形图及试验报告可按需提供,出口包装与售后支持可在询价时商谈。
