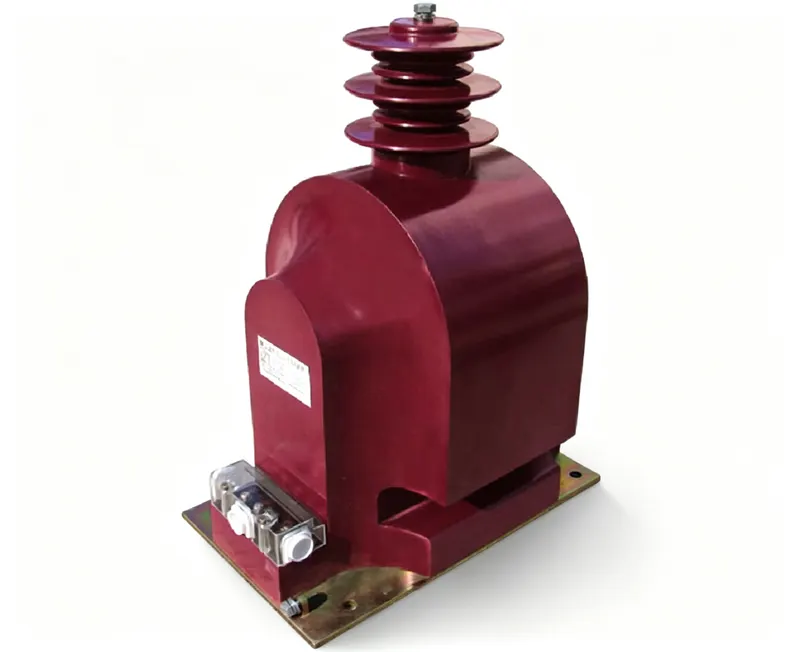

JDZX9-35 户内单相环氧树脂浇注式电压互感器
35kVJDZX9-35
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2/6P(3P),0.5/6P(3P),1.0/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX9-35

JDZX9-35 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量66kg
工程数据

完整电气与机械规格

型号编号: JDZX9-35

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)
额定输出负荷:40VA / 90VA / 150VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZX9-35是一款35kV户内电压互感器,用于计量和保护,提供多种准确级。适用于环网柜和开关柜应用。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX9-35工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷40VA / 90VA / 150VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜和开关柜面板
  • 35kV系统中的计量和保护
  • 环氧树脂绝缘应用
  • 50Hz或60Hz电网

不建议用于

  • 户外安装
  • 气体绝缘开关柜(GIS)
  • 高瞬态过电压环境
  • 直流系统

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性点。二次端子为1a和1n。在PT带电时切勿短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZX9-35的绝缘水平是多少?

答: 40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。

问: 可提供哪些准确级?

答: 0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P)。

问: 能否用于户外?

答: 不可以,它仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX9-35
9 列 · 2 行

JDZX9-35 型电压互感器技术参数

型号额定电压比 (kV)准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1.0额定输出 (VA) 3P/6P二次热极限输出 (VA)重量 (kg)
JDZX9-3535/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)409015010060066
JDZXF9-3535/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1520/502×30066
工程图纸

规格与外形图纸

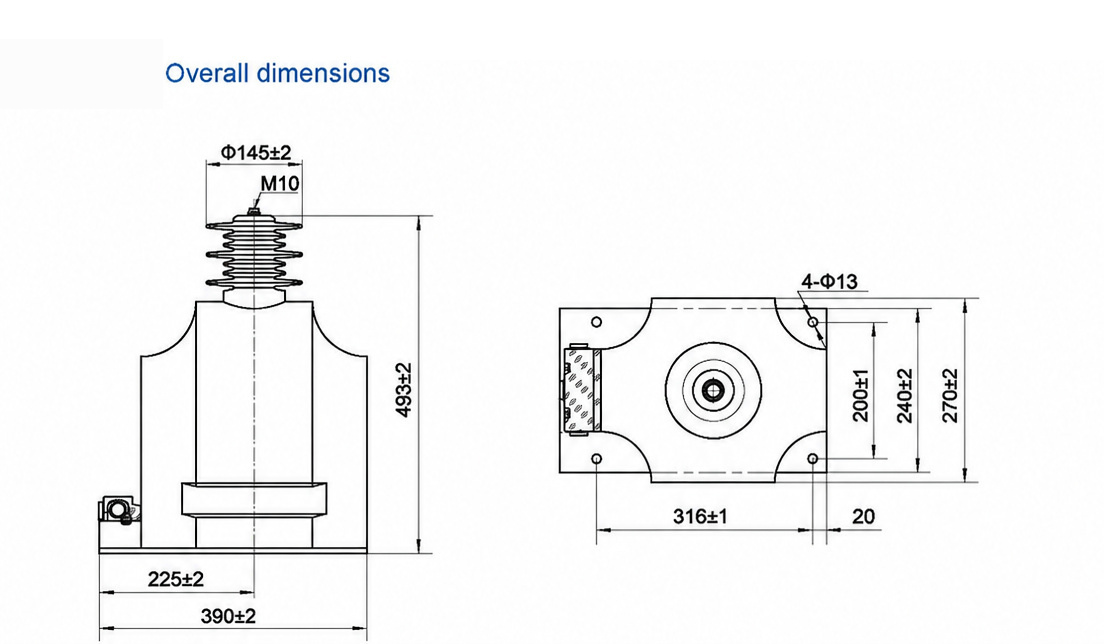

JDZX9-35 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX9-35

这是一款用于35kV系统的户内单相环氧树脂浇注电压互感器,将一次电压降至0.1kV,用于计量和保护。其干式环氧树脂浇注结构免除了油浸式设备处理油和火灾负荷的顾虑,这也是设计选型人员为户内开关柜选用该产品的主要原因。

绝缘设计围绕40.5/95/200kV绝缘水平构建,浇注体在一个固体绝缘系统中同时提供爬电距离和雷电冲击耐受能力。产品提供0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P)准确级,额定输出分别为40VA、90VA、150VA和100VA,二次热极限输出为600VA。66kg的浇注体适用于固定式户内安装。

产品符合IEC 61869系列标准,例行试验和型式试验文件可按需提供。典型应用场景为轨道交通、数据中心、医院和水务基础设施中的户内开关柜。二次侧带电时严禁短路,且二次侧必须一点接地。可提供OEM品牌标识和文件包;变比和准确级选项按需报价。
