首页产品电压互感器JDZX9-35G

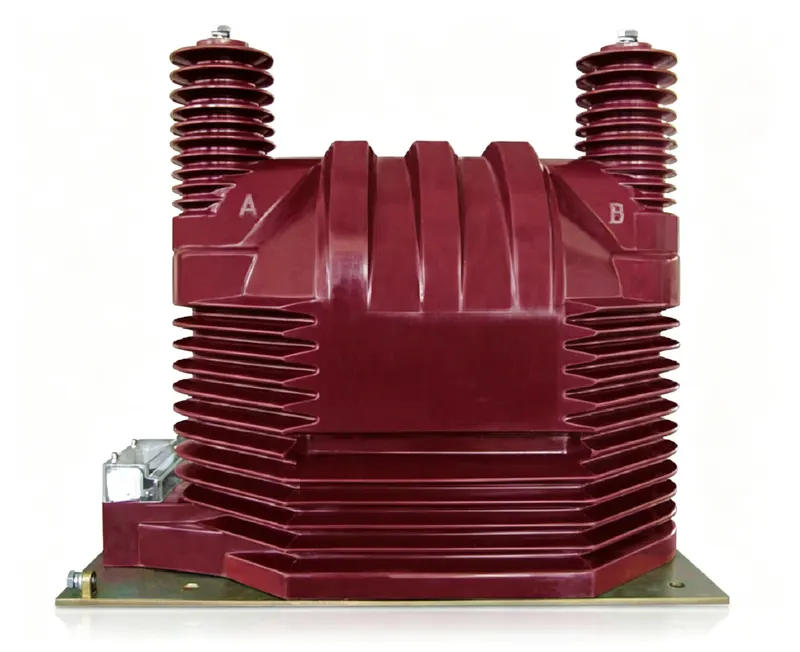

JDZX9-35G 户内单相环氧树脂浇注式电压互感器
35kVJDZX9-35G
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2/3P(6P),0.5/3P(6P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX9-35G

JDZX9-35G 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量98kg
工程数据

完整电气与机械规格

型号编号: JDZX9-35G

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/3P(6P),0.5/3P(6P)
额定输出负荷:30VA / 90VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于35kV系统的户内单相电压互感器,适用于计量和保护,具有双重准确级。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX9-35G工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/3P(6P),0.5/3P(6P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 90VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内35kV开关柜和配电板
  • 0.2或0.5级电能计量
  • 3P或6P级保护应用
  • 环网柜(RMU)安装
  • 50Hz或60Hz系统

不建议用于

  • 户外安装
  • 无适配器的气体绝缘开关设备(GIS)
  • 直流系统
  • 高频应用
  • 直接连接高于40.5kV的超高压线路

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a和1n。通电时确保二次侧不得短路——危险过电流。将二次绕组在一点(1n)接地以确保安全。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的绝缘水平是多少?

答: 额定电压为40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。

问: 能否在户外使用?

答: 不可以,它仅设计用于户内。

问: 可用的准确级有哪些?

答: 提供0.2/3P(6P)和0.5/3P(6P)用于计量和保护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX9-35G
9 列 · 4 行

JDZ9-35(Q) JDZX9-35G 型电压互感器

型号额定电压比 (kV)准确级组合准确级及额定输出 (VA) 0.2准确级及额定输出 (VA) 0.5准确级及额定输出 (VA) 1.0准确级及额定输出 (VA) 3P/6P二次热极限输出 (VA)重量 (kg)
JDZ9-35(Q)35/0.10.2 0.5 1.060150300/80098
JDZF9-35Q35/0.1/0.10.2/0.53050//2×40098
JDZX9-35G35/√3/0.1/√3/0.1/30.2/3P(6P) 0.5/3P(6P)3090/10060098
JDZFX9-35G35/√3/0.1/√3/0.1/√3/0.1/30.2/0.2/3P(6P) 0.2/0.5/3P(6P)1520/1002×30098
工程图纸

规格与外形图纸

JDZX9-35G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX9-35G

这款户内单相电压互感器依据 IEC 61869、GB/T 20840 和 IEEE C57.13 系列标准制造,将 35kV 运行电压降至 0.1kV 二次电压,用于计量与保护用途。其绕组组件采用干式环氧树脂浇注,封装于无油的固体绝缘本体内,绝缘水平为 40.5/95/200kV,重 98kg,适用于 50Hz 或 60Hz 系统。

准确级可选 0.2/3P(6P) 或 0.5/3P(6P),额定输出为 30VA、90VA 和 100VA,二次热极限输出为 600VA。标准目录版本涵盖常用变比与准确级组合;非标准变比、准确级组合或输出配置按定制产品报价。每台产品随附数据表、外形图和例行试验报告。

典型应用为户内开关柜,用于提供母线电压测量与保护信号。送电前应通过交接试验核验绝缘电阻、极性和变比,二次侧应一点接地,并遵循铭牌端子图接线。一次侧带电时严禁短接二次侧,该误操作可能损坏绕组。出口包装与售后支持按订单安排,试验文件包和交付计划在询价时确认。
