户外单相环氧树脂浇注式电压互感器，额定电压35kV，用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构，耐候性好，抗紫外线，适合户外安装。准确级：0.2、0.5、1.0、3P。变比和规格可定制。
户外35kV电压互感器，用于配电系统中的精确测量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JDZXW-35D | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/1.0/3P | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT：一次侧连接线路和中性线。二次端子为1a/1n。带电时切勿短路PT的二次侧——会导致危险的过电流。二次绕组需单点接地。端子标记和安全要求遵循IEC 61869。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该PT的绝缘水平是多少？
答： 提供的数据中未指定绝缘水平；请参考数据表或联系我们获取详细信息。
问： 该PT能否在室内使用？
答： 该产品设计用于户外，采用抗紫外线环氧树脂；室内使用可行但不推荐。
问： 有哪些准确级可供选择？
答： 可提供0.2、0.5、1.0和3P准确级。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1.0 | 额定输出 (VA) 3P(6P) | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZXW-35D | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 90 | 200 | 400 | 150 | 1000 | 105 |
| JDZXFW-35D | 35/√3/0.1/√3/0.1/3/0.1/3 | 0.2/0.5/3P(6P) | 50 | 50 | — | 100 | 2×500 | 105 |
| JDZXW1-35 | 35/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 40 | 100 | 200 | 100 | 600 | 75 |
| JDZXFW1-35 | 35/√3/0.1/√3/0.1/3/0.1/3 | 0.2/0.5/3P(6P) | 20 | 30 | — | 100 | 2×300 | 75 |

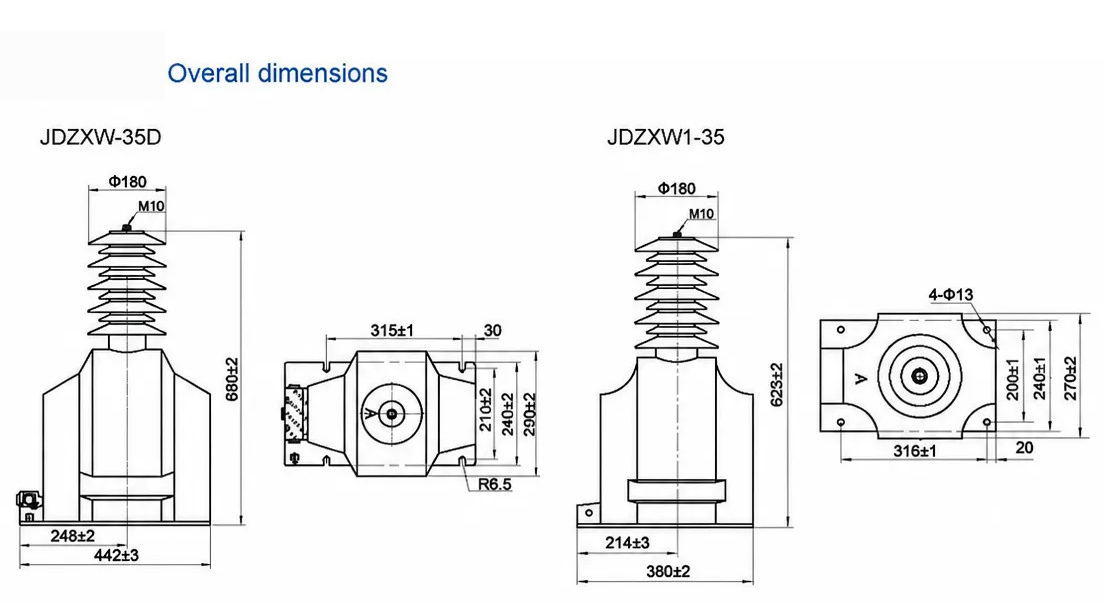

JDZXW-35D 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
