户外单相环氧树脂浇注式电压互感器,额定电压35kV,设计紧凑,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适用于户外安装。准确级:0.2、0.5、1.0、3P。变比和规格可定制。
对于35kV户外电压测量和保护,该环氧树脂PT是可靠的选择。订购前请确认准确级和变比要求。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JDZXW1-35 | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/1.0/3P | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧按额定要求连接线对地或线对线。二次端子为1a/1n。PT带电时严禁短路二次侧,否则会导致危险的过电流。二次绕组需单点接地(1n)以确保安全。有关负荷和准确级,请遵循IEC 61869-2。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该PT的绝缘水平是多少?
答: 规格中列出35kV为一次电压,但未提供绝缘水平如40.5/95/200kV。请联系我们获取准确的耐受电压。
问: 该PT能否用于室内?
答: 可以,该产品设计用于户外,但如果环境条件合适,也可用于室内。室内使用请与制造商确认。
问: 有哪些准确级可选?
答: 可用的准确级包括:计量用0.2、0.5、1.0,保护用3P。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1.0 | 额定输出 (VA) 3P(6P) | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZXW-35D | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 90 | 200 | 400 | 150 | 1000 | 105 |
| JDZXFW-35D | 35/√3/0.1/√3/0.1/3/0.1/3 | 0.2/0.5/3P(6P) | 50 | 50 | — | 100 | 2×500 | 105 |
| JDZXW1-35 | 35/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 40 | 100 | 200 | 100 | 600 | 75 |
| JDZXFW1-35 | 35/√3/0.1/√3/0.1/3/0.1/3 | 0.2/0.5/3P(6P) | 20 | 30 | — | 100 | 2×300 | 75 |

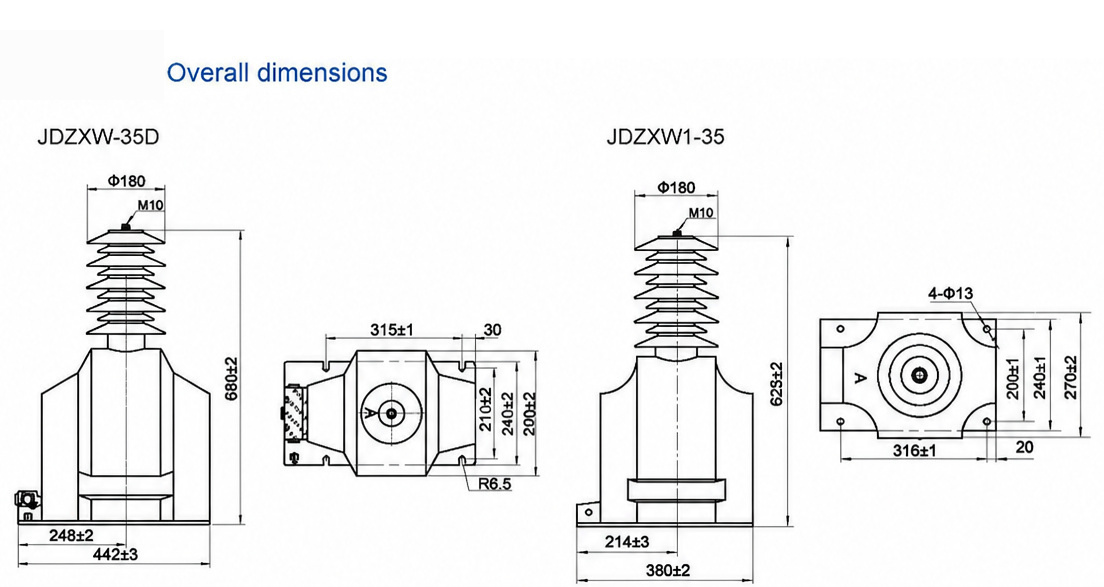

JDZXW1-35 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZXW1-35 是一款 35 kV 户外单相环氧树脂浇注电压互感器,用于将一次电压降至可测量的二次电压水平,供中压配电系统计量与保护使用。其干式环氧结构采用真空浇注工艺,在绕组周围形成坚固、无气隙的绝缘体,并配以防紫外线的单柱式外壳,适用于户外裸露环境运行。
该产品可提供 0.2、0.5、1.0 和 3P 准确级,参数表中列出 JDZXW1-35 在 0.2 级时额定输出为 40 VA、在 3P 级时为 100 VA,二次热极限输出为 600 VA,重量为 75 kg。产品符合 IEC 61869 和 GB/T 20840,可提供型式试验和例行试验报告以支持验证(可按需提供)。典型应用为户外配电线路,可安装于电杆上或箱式变电站内。
安装时,请按照铭牌端子图接线,并将二次侧一点接地;带电时严禁将二次侧短路。本产品不适用于直流或非标准频率。变比与准确级定制、样品及型式试验支持、试验文件包均可按需提供。
同一产品族、不同规格参数 —— 选型前可横向对比。
户外单相环氧树脂浇注式电压互感器 35kV
户外单相环氧树脂浇注式电压互感器,带剩余绕组,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适用于户外安装。准确级:0.2、0.5、3P。变比和规格可定制。
户外单相环氧树脂浇注式电压互感器 35kV 带1个熔断器
户外单相环氧树脂浇注式电压互感器,带1个一次侧熔断器,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适用于户外安装。准确级:0.2、0.5、1.0。变比和规格可定制。
户外单相环氧树脂浇注式电压互感器 35kV 带2个熔断器
户外单相环氧树脂浇注式电压互感器,带2个一次熔断器,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适合户外安装。准确级:0.2、0.5、1.0。变比和规格可定制。
