户外单相环氧树脂浇注式电压互感器,带剩余绕组,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适用于户外安装。准确级:0.2、0.5、3P。变比和规格可定制。
户外35kV电压互感器,用于精确电压测量和保护;适用于户外变电站。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JDZXW1-35G | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/3P | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧按额定值连接至线对地或线对线。二次端子为1a/1n用于主绕组;剩余绕组端子为da/dn。确保二次侧单点接地。在带电情况下切勿短路PT的二次侧——会导致危险的过电流。遵循IEC 61869 / IEEE C57.13惯例。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的准确级是什么?
答: 该互感器具有0.2、0.5和3P准确级,适用于计量和保护。
问: 它可以在室内使用吗?
答: 不可以,由于其抗紫外线的环氧树脂结构,设计用于户外安装。
问: 它符合哪些标准?
答: 它符合IEC 61869和GB/T 20840标准。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZW1-35 | 35/0.1 | 0.2 0.5 1.0 | 50 | 100 | 200 | / | 1000 | 105 |
| JDZFW1-35 | 35/0.1/0.1 | 0.2/0.5 | 30 | 40 | / | / | 2x500 | 105 |
| JDZXW1-35G | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 30 | 60 | / | 100 | 600 | 105 |
| JDZXFW1-35G | 35/√3/0.1/√3/0.1/3 | 0.2/0.2/3P(6P) 0.2/0.5/3P(6P) | 15 | 20 | / | 100 | 2x300 | 105 |

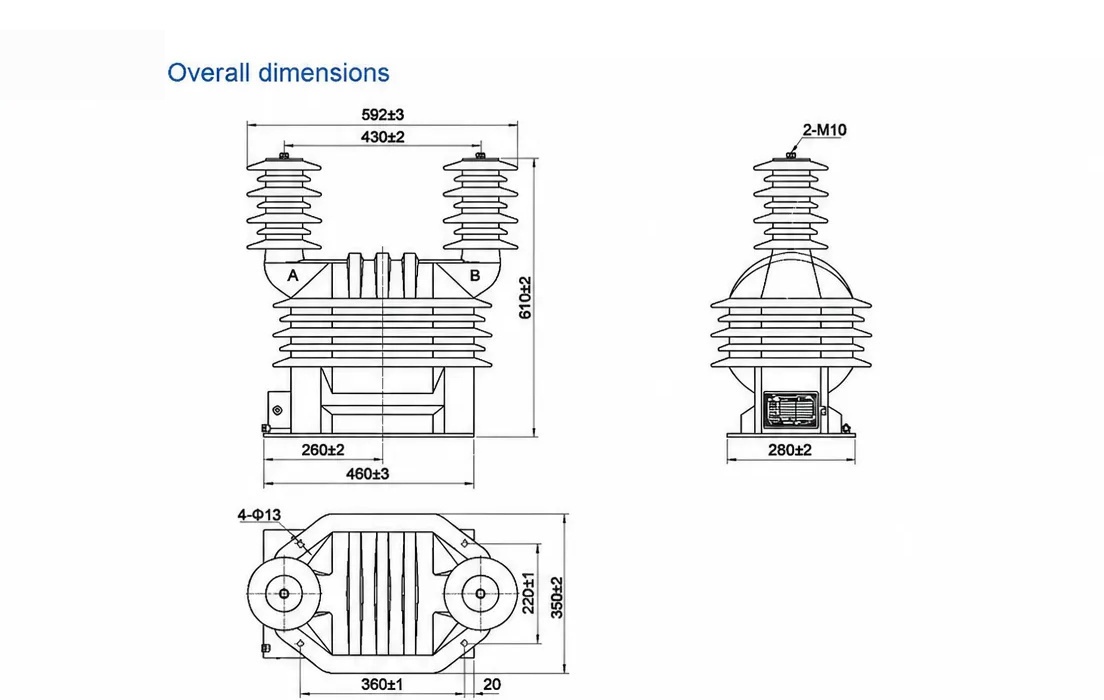

JDZXW1-35G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这是一台35 kV户外单相电压互感器,通常安装在变电站间隔或户外计量柜中,用于将一次电压降为测量与保护所需的电压。其干式环氧树脂浇注结构和双柱式结构适合户外暴露环境使用,并采用抗紫外线配方以适应长期日照。
额定电压比为35/√3/0.1/√3/0.1/3 kV,准确级组合为0.2/3P(6P)或0.5/3P(6P);0.2级输出30 VA,0.5级输出60 VA,3P绕组输出100 VA,二次热极限输出为600 VA,质量为105 kg。产品符合IEC 61869和GB/T 20840,适用频率为50/60 Hz。与油浸式或SF6设计相比,干式浇注本体无需处理液体和气体;常规出厂检验包括变比和极性校验,试验证书可按需提供。
典型应用场景包括风电、光伏及储能汇集变电站。二次侧应单点接地,并将箱体可靠连接;带电时严禁短接二次侧。本产品不适用于直流或非标准频率。可按需提供OEM品牌标识及书面报告资料包。
