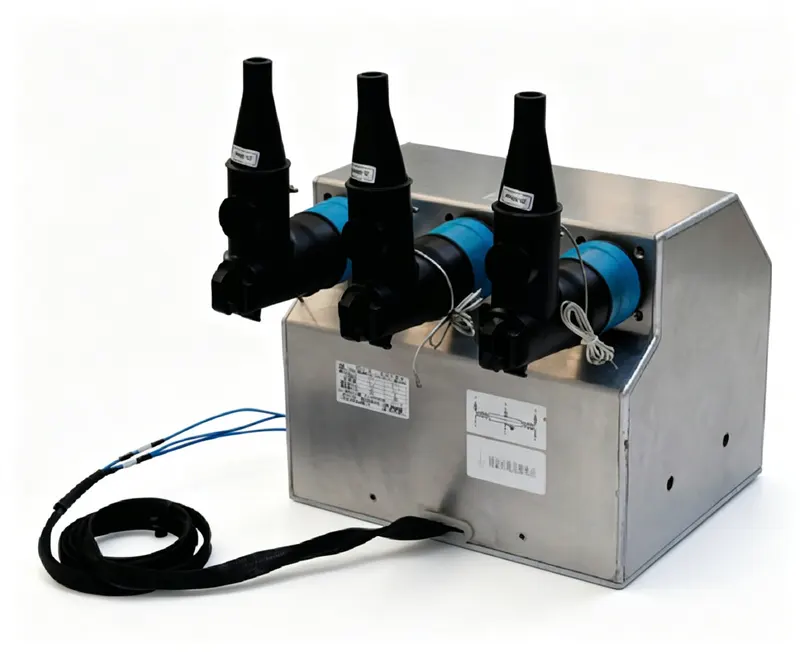

户内三相金属铠装环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz;产品重量:55kg;环境运行温度-5℃~+40℃,可选多种准确级和绕组方案。
户内三相电压互感器,用于10kV系统,干式环氧绝缘,适用于中压开关设备中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JSZV15-10R | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | [On Request] | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a/1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-1/3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。
问: 该互感器能否用于户外?
答: 不可以,由于其金属铠装环氧树脂结构,仅设计用于户内。
问: 可用的准确级有哪些?
答: 可提供多种可选准确级,请指定您的需求。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 额定输出(VA) COSΦ=0.8 (0.2) | 额定输出(VA) COSΦ=0.8 (0.5) | 额定输出(VA) COSΦ=0.8 (1.0) | 额定输出(VA) COSΦ=0.8 (3) | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JSZV15-10R JSZV15-6R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 2×40 | 2×80 | 2×150 | 2×300 | 2×500 | 55 |
| JSZV15-10R JSZV15-6R | 10/0.1/0.22 6/0.1/0.22 | 0.2/3 | 2×30 | 2×60 | / | / | 2×200/2×400 | 55 |
JSZV15-10R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这款户内三相电压互感器针对开关柜空间紧凑、且需在轻载下保持计量准确的工程问题而设计。它是一台10kV干式产品,采用环氧树脂浇注绝缘,具有两种绕组配置,因此二次侧可指定为10/0.1 kV或10/0.1/0.22 kV,同一型号代码下还列有6/0.1 kV和6/0.1/0.22 kV的变型。环氧树脂浇注体承担绝缘设计,绝缘水平为12/42/75kV(50/60Hz)。准确级为0.2、0.5、1.0和3,在COSΦ=0.8时额定输出分别为2×40 VA、2×80 VA、2×150 VA和2×300 VA,二次热极限输出为2×500 VA;整机重量55 kg。该产品适用于户内中压开关柜和环网柜,不得用于超过其10kV等级的应用场合。二次侧带电时严禁短路,并须遵循铭牌端子图和单点接地要求。型式试验和例行试验报告可按需提供,变比与准确级组合可定制。
