户内三相金属铠装环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定频率50/60Hz;产品重量:55kg;环境运行温度-5℃~+40℃,可选多种准确级和绕组方案。
户内6kV环氧树脂电压互感器,用于中压开关设备,适用于环网柜和开关柜的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JSZV15-6R | 工厂铭牌标识 |
| 一次电压 | 6kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | [On Request] | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):二次端子为1a/1n。PT带电时严禁短路二次侧,否则会引起危险过电流。二次绕组应单点接地。遵循IEC 61869-3端子标识规范。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压峰值60kV。
问: 该互感器能否用于户外?
答: 不可以,该产品仅设计用于户内。
问: 它符合哪些标准?
答: 符合GB/T20840.1/3和IEC61869-1/3标准。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1.0 | 额定输出 (VA) 3 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JSZV15-10R JSZV15-6R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 2×40 | 2×80 | 2×150 | 2×300 | 2×500 | 55 |
| JSZV15-10R JSZV15-6R | 10/0.1/0.22 6/0.1/0.22 | 0.2/3 | 2×30 | 2×60 | / | / | 2×200/2×400 | 55 |

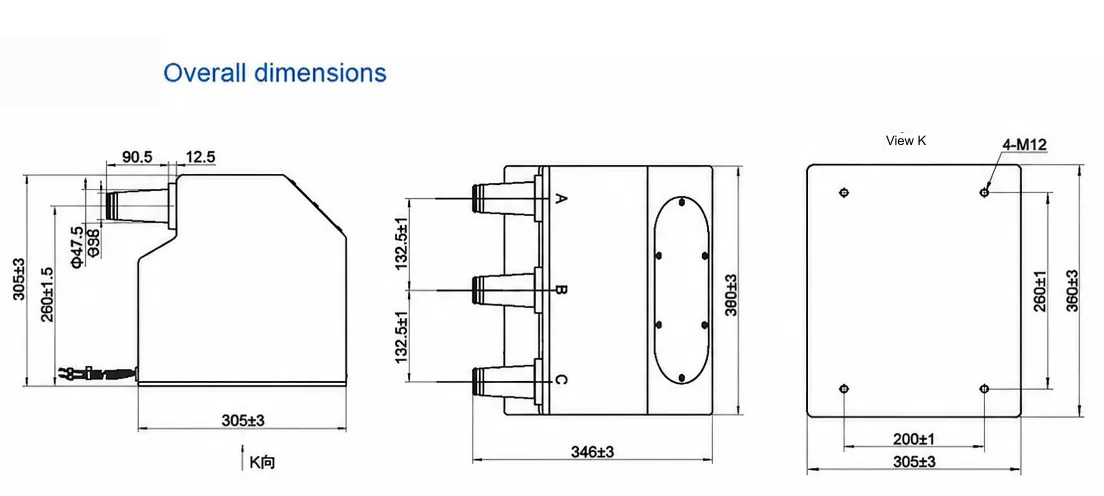

JSZV15-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JSZV15-6R 是一款用于 6kV 系统的户内三相电压互感器,设计用于将一次电压降至可测量的二次电压水平,以供中压开关柜中的计量与保护使用。其环氧树脂浇注本体消除了充液设计在油处理及泄漏风险方面的顾虑,从而简化了柜体内的安装与维护。
干式环氧树脂浇注绝缘系统的绝缘水平为 7.2/32/60kV,覆盖该电压等级的雷电冲击和工频耐受水平,产品运行频率为 50/60Hz。与油浸式或 SF6 设计相比,固体浇注结构无需液体密封和气体监测,但代价是绝缘结构固定、不可维护。产品符合 IEC 61869 系列标准,常规试验和型式试验文件可按需提供。
典型应用场合为中压开关柜和环网柜。送电前,请根据额定输出核对二次负荷,在二次侧一点接地,并对照铭牌端子图确认接线。带电时二次侧严禁短路。本产品仅适用于户内,且不得应用于超过其额定 6kV 的电压等级。可按需提供 OEM 品牌标识和定制试验文件包。
