首页产品电压互感器JSZV15-6R

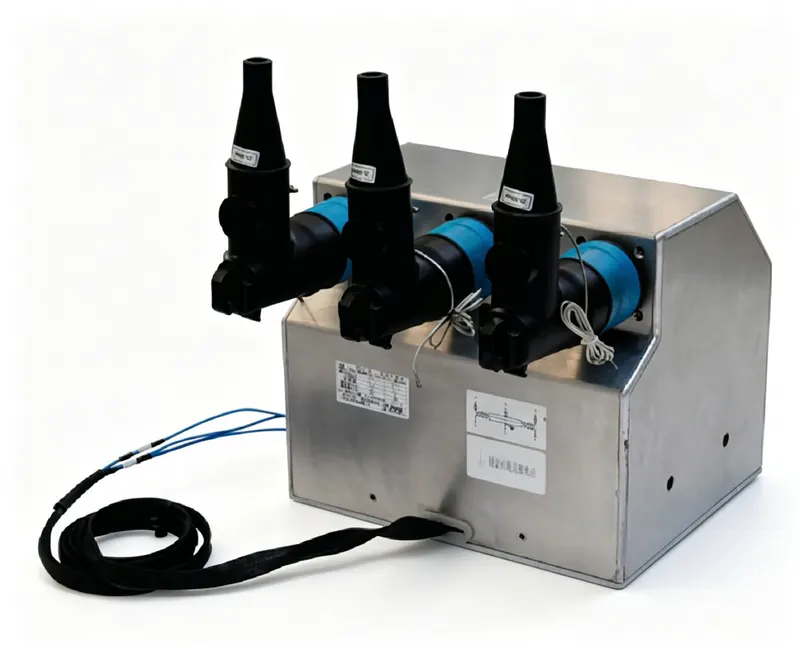

JSZV15-6R 户内三相金属铠装环氧树脂浇注式电压互感器
6kVJSZV15-6R
绕组与原理拓扑内部接线示意图
Primary Winding:6kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JSZV15-6R

JSZV15-6R 户内三相金属铠装环氧树脂浇注式电压互感器

户内三相金属铠装环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定频率50/60Hz;产品重量:55kg;环境运行温度-5℃~+40℃,可选多种准确级和绕组方案。

核心工程优势

  • 6kV金属铠装电压互感器,可选双绕组方案
工程数据

完整电气与机械规格

型号编号: JSZV15-6R

电气参数

一次额定电压 (Un):6kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内6kV环氧树脂电压互感器,用于中压开关设备,适用于环网柜和开关柜的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JSZV15-6R工厂铭牌标识
一次电压6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 7.2kV及以下系统的环网柜(RMU)
  • 计量和保护应用
  • 50/60Hz电力网络

不建议用于

  • 户外安装
  • 7.2kV以上的高压输电系统
  • 气体绝缘开关设备(GIS)未经适配
  • 直流系统

拓扑与接线

对于电压互感器(PT):二次端子为1a/1n。PT带电时严禁短路二次侧,否则会引起危险过电流。二次绕组应单点接地。遵循IEC 61869-3端子标识规范。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压峰值60kV。

问: 该互感器能否用于户外?

答: 不可以,该产品仅设计用于户内。

问: 它符合哪些标准?

答: 符合GB/T20840.1/3和IEC61869-1/3标准。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JSZV15-6R
9 列 · 2 行

JSZV15-10、6R (GT) 型金属铠装式电压互感器

型号额定电压比 (kV)准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1.0额定输出 (VA) 3二次热极限输出 (VA)重量 (kg)
JSZV15-10R JSZV15-6R10/0.1 6/0.10.2 0.5 1.02×402×802×1502×3002×50055
JSZV15-10R JSZV15-6R10/0.1/0.22 6/0.1/0.220.2/32×302×60//2×200/2×40055
工程图纸

规格与外形图纸

JSZV15-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JSZV15-6R

JSZV15-6R 是一款用于 6kV 系统的户内三相电压互感器,设计用于将一次电压降至可测量的二次电压水平,以供中压开关柜中的计量与保护使用。其环氧树脂浇注本体消除了充液设计在油处理及泄漏风险方面的顾虑,从而简化了柜体内的安装与维护。

干式环氧树脂浇注绝缘系统的绝缘水平为 7.2/32/60kV,覆盖该电压等级的雷电冲击和工频耐受水平,产品运行频率为 50/60Hz。与油浸式或 SF6 设计相比,固体浇注结构无需液体密封和气体监测,但代价是绝缘结构固定、不可维护。产品符合 IEC 61869 系列标准,常规试验和型式试验文件可按需提供。

典型应用场合为中压开关柜和环网柜。送电前,请根据额定输出核对二次负荷,在二次侧一点接地,并对照铭牌端子图确认接线。带电时二次侧严禁短路。本产品仅适用于户内,且不得应用于超过其额定 6kV 的电压等级。可按需提供 OEM 品牌标识和定制试验文件包。
