首页产品电压互感器JDZW-10-6GY
JDZW-10 6GY 户外单相环氧树脂浇注式电压互感器 10kV 6kV
10kV/6kVJDZW-10-6GY
绕组与原理拓扑内部接线示意图
Primary Winding:10kV/6kV
Secondary Winding: (0.2/0.5/1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZW-10-6GY

JDZW-10 6GY 户外单相环氧树脂浇注式电压互感器 10kV 6kV

户外单相环氧树脂浇注式电压互感器,额定电压10kV/6kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。采用环氧树脂浇注结构,耐候性好,抗紫外线,适合户外安装。可选带或不带一次熔断器。准确级:0.2、0.5、1.0。变比和规格可定制。

核心工程优势

  • 户外环氧树脂浇注式电压互感器
  • 10kV/6kV
  • IEC标准
  • 抗紫外线
  • 准确级可定制
工程数据

完整电气与机械规格

型号编号: JDZW-10-6GY

电气参数

一次额定电压 (Un):10kV/6kV
计量与保护准确级:0.2/0.5/1.0
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
标准符合性:IEC 61869 / GB/T 20840
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户外单相电压互感器,适用于10kV/6kV系统,环氧树脂浇注,适合电能计量和继电保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)IEC 61869 / GB/T 20840
型号代码JDZW-10-6GY工厂铭牌标识
一次电压10kV/6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2/0.5/1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准IEC 61869 / GB/T 20840按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV及以下户外中压配电网络
  • 变电站电压测量和保护
  • 0.2级电能计量
  • 需要抗紫外线和耐候性的户外环境

不建议用于

  • 室内安装(设计用于户外)
  • 电流测量(此为电压互感器)
  • 高于10kV的系统(如35kV)
  • 气体绝缘开关设备(GIS)应用

拓扑与接线

对于PT:按IEC 61869将一次侧连接至线路和中性线。二次端子:1a/1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。对于双变比,使用相应抽头。若提供一次熔断器,请确保使用。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: IEC 61869 / GB/T 20840

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 规格书中未列出绝缘水平;需[按需定制]。

问: 能否用于室内?

答: 不可以,该产品设计用于户外,采用抗紫外线环氧树脂。

问: 有哪些准确级可选?

答: 0.2、0.5和1.0。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZW-10-6GY
8 列 · 3 行

JDZW-10、6GY 型电压互感器技术参数

型号额定电压比(kV)准确级组合0.20.51.0二次热极限输出(VA)重量(kg)
JDZW-10(R)GY JDZW-6(R)GY10/0.1 6/0.10.2 0.5306012050030
10/0.1/0.1 6/0.1/0.10.2/0.51010—2×25030
10/0.1/0.22 6/0.1/0.220.2(3/P) 0.5(3/P)20/50040/50080/500电源输出3级 500VA30
工程图纸

规格与外形图纸

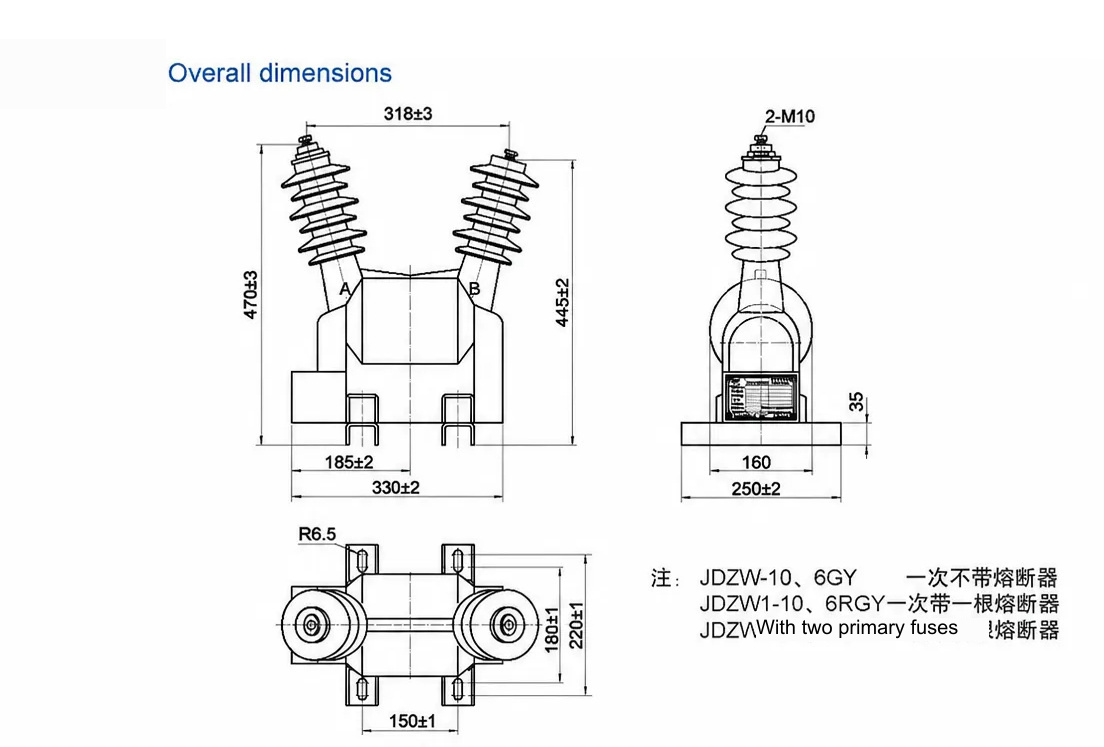

JDZW-10-6GY 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZW-10-6GY

JDZW-10 6GY 是一款用于 10kV 和 6kV 系统的户外单相电压互感器,将一次电压降至可测量的二次水平,用于计量和保护。其干式环氧树脂浇注是决定性特征:固体绝缘封装绕组,无需处理油,并形成紧凑、抗紫外线的本体,适合户外暴露安装。

准确级可在 0.2、0.5 和 1.0 中选择,额定输出和二次热极限输出需从铭牌或官方数据表确认。工厂例行试验、变比和极性检查对每台产品进行把关。在该系列中,10kV/6kV 双变比格式覆盖两个配电电压等级;请选择计量实际需要的准确级,而非最高可用等级,因为未使用的 0.2 级会增加成本而无收益。

该产品遵循 IEC 61869 和 GB/T 20840,用于贸易结算计量的校准证书可按需提供。典型部署包括风电、光伏汇集站和储能升压变电站。按照端子图安装,二次侧单点接地,带电时切勿短路二次侧。
