首页产品电压互感器JDZW-20-15R1
JDZW-20 15R1 户外单相环氧树脂浇注式电压互感器 20kV/15kV 带1个熔断器
20kV/15kVJDZW-20-15R1
绕组与原理拓扑内部接线示意图
Primary Winding:20kV/15kV
Secondary Winding: (0.2/0.5/1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZW-20-15R1

JDZW-20 15R1 户外单相环氧树脂浇注式电压互感器 20kV/15kV 带1个熔断器

户外单相环氧树脂浇注式电压互感器,带1个一次侧熔断器,额定电压20kV/15kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适合户外安装。准确级:0.2、0.5、1.0。变比和规格可定制。

核心工程优势

  • 户外环氧树脂电压互感器,带1个一次侧熔断器
  • 20kV/15kV
  • IEC标准
  • 抗紫外线
  • 准确级可定制
工程数据

完整电气与机械规格

型号编号: JDZW-20-15R1

电气参数

一次额定电压 (Un):20kV/15kV
计量与保护准确级:0.2/0.5/1.0
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
标准符合性:IEC 61869 / GB/T 20840
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户外单相电压互感器,适用于20kV/15kV系统,用于计量和保护,准确级0.2/0.5/1.0。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)IEC 61869 / GB/T 20840
型号代码JDZW-20-15R1工厂铭牌标识
一次电压20kV/15kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2/0.5/1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准IEC 61869 / GB/T 20840按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 20kV及以下户外配电系统
  • 变电站电压测量和保护
  • 准确级0.2的贸易计量
  • 需要抗紫外线绝缘的应用
  • 定制变比和准确级

不建议用于

  • 室内安装(非室内设计)
  • 电流测量(此为电压互感器)
  • 额定电压高于20kV的系统
  • 未降额的高海拔或重污染环境
  • 直流应用

拓扑与接线

对于电压互感器(PT):一次侧按额定值连接至线地或线线。二次端子为1a/1n。PT带电时严禁短路二次侧——危险过电流。二次绕组单点接地(1n)以确保安全。安装遵循IEC 61869-1和IEC 61869-3。确保一次熔断器额定值正确并安装。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: IEC 61869 / GB/T 20840

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 绝缘水平'20kV/15kV'是什么意思?

答: 一次侧额定电压为系统20kV,二次侧电压为15kV(可能为变比)。绝缘水平未完全指定;请参阅数据表了解耐受电压。

问: 该互感器可以在室内使用吗?

答: 不可以,它专为户外使用设计,具有环氧树脂和抗紫外线特性。室内使用可能不是最佳选择。

问: 可用的准确级有哪些?

答: 可提供0.2、0.5和1.0准确级,适用于计量和保护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZW-20-15R1
8 列 · 3 行

JDZW-20、15R1、15R2型电压互感器技术参数

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0二次热极限输出(VA)重量(kg)
JDZW-20(R) JDZW-15(R)20/0.1 15/0.10.2 0.54010020080045
JDZW-20(R) JDZW-15(R)20/0.1/0.1 15/0.1/0.10.2/0.52030/2×40045
JDZW-20(R) JDZW-15(R)20/0.1/0.22 15/0.1/0.220.2/3P 0.5/3P30/50060/500100/500电源输出3级 500VA45
工程图纸

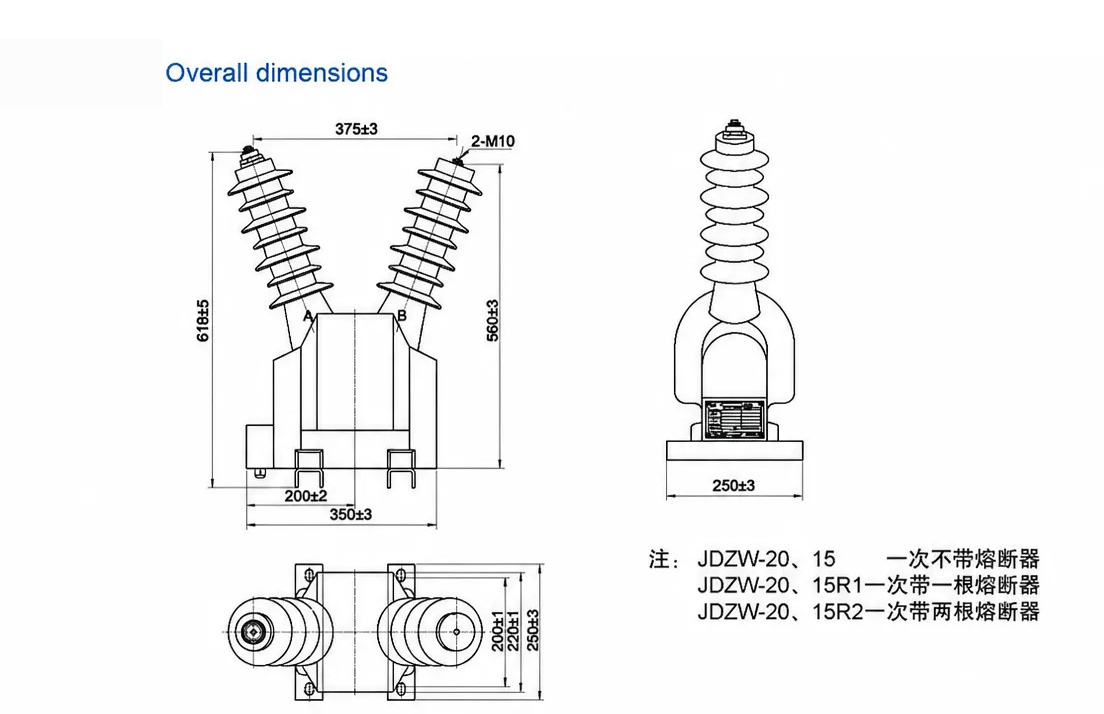

规格与外形图纸

JDZW-20-15R1 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZW-20-15R1

JDZW-20 15R1 是一款户外单相环氧树脂浇注电压互感器,适用于 20kV/15kV 系统,用于计量与保护用途,其准确级直接影响计费与配合决策。其干式环氧树脂绝缘与浇注结构适合户外使用,并经过抗紫外线处理以适应长期暴露,随设备附带一只高压熔断器。

可选准确级为 0.2、0.5 和 1.0,二次回路按铭牌和数据表上标明的额定负荷设计;额定输出与热极限参数可按需提供。与油浸式或 SF6 设计相比,干式浇注本体无需处理液体和气体监督,从而简化变电站日常维护。该设备符合 IEC 61869 和 GB/T 20840,试验证书和例行报告可随订单提供。

典型应用为冶金、矿山、水泥和化工厂的重工业配电,安装于户外电杆或构架上。二次侧应单点接地,并遵循铭牌端子图;带电时切勿短接二次侧。本设备不适用于直流或非标准频率。准确级与变比选项、出口包装及售后支持均在询价时确认。
