Transformateur de tension monophasé intérieur 10kV/6kV à résine époxy coulée. Type intégré conçu pour disjoncteurs sur poteau et appareillage. Niveau d'isolement nominal 12/42/75kV et 7.2/32/60kV. Fréquence nominale 50/60Hz. Conforme aux normes IEC 61869 et GB/T 20840. Procédé de coulée époxy sous vide, faible décharge partielle, haute précision. Fournit des signaux de mesure de tension et de protection pour l'appareillage. Rapport de tension et classe de précision personnalisables disponibles.
Le JDZF1-10,6 est un transformateur de tension (TP) 10kV/6kV intérieur à résine époxy coulée pour disjoncteurs sur poteau, offrant des signaux précis de mesure de tension et de protection.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | IEC 61869, GB/T 20840 |
| Code modèle | JDZF1-10-6 | Marquage de la plaque constructeur |
| Tension primaire | 10kV/6kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | [On Request] | Vérification du rapport à la fréquence nominale |
| Classe de précision | [On Request] | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | [On Request] | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV, 7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | IEC 61869, GB/T 20840 | Certifié selon les normes listées |
| Fréquence | 50/60Hz | Selon IEC 61869-1 |
| Environnement | Indoor single-phase epoxy resin cast | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour TP : Connecter le primaire à la ligne et au neutre. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Suivre les conventions de bornes IEC 61869. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : IEC 61869, GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Pour 10kV : 12kV tension la plus élevée pour le matériel, tenue à fréquence industrielle 42kV, tenue aux chocs de foudre 75kV crête. Pour 6kV : 7.2kV, 32kV, 60kV respectivement.
Q : Ce TP peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour un usage intérieur uniquement, car il est à résine époxy coulée et intégré pour l'appareillage.
Q : À quelles normes est-il conforme ?
R : Il est conforme à IEC 61869 et GB/T 20840.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et puissance de sortie assignée (VA) (cosφ=0.8) 1 | Classe de précision et puissance de sortie assignée (VA) (cosφ=0.8) 3 | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|
| JDZF1-10 | 10/0.22 | 1.0 | 15 | 125 | 200 | 25 |
| JDZF1-6 | 6/0.22 | 3 | 15 | 125 | 200 | 25 |

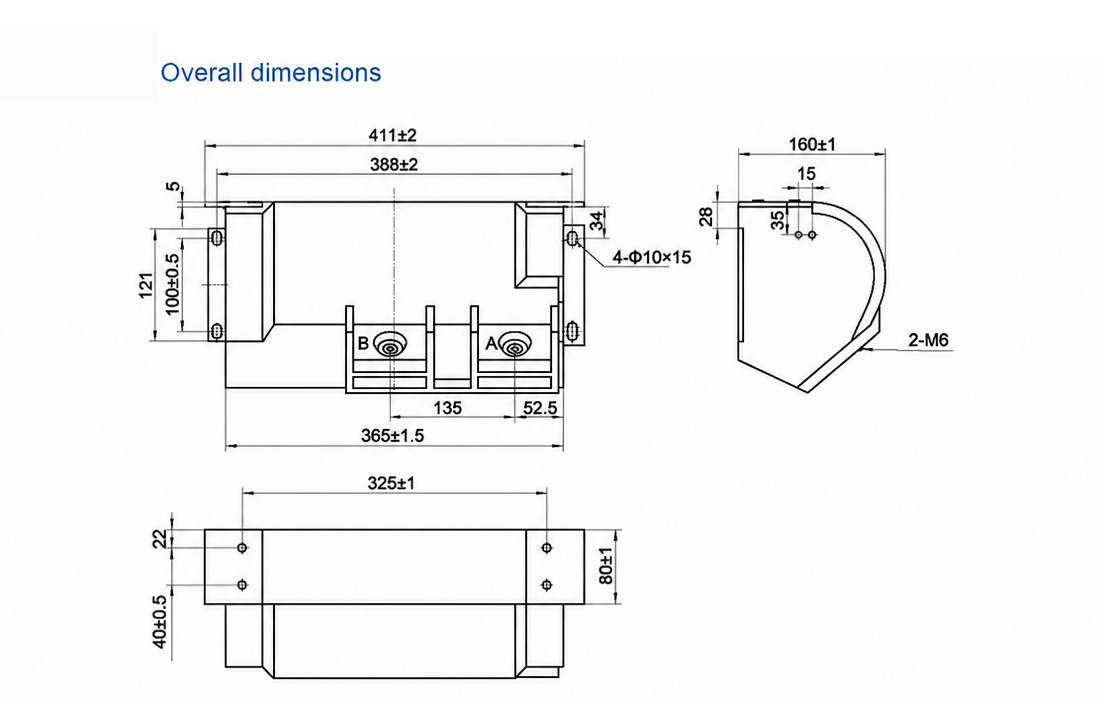

Dessin d'encombrement et de dimensions du JDZF1-10-6 — cliquez sur l'image pour zoomer / afficher l'original.
Le JDZF1-10,6 est un transformateur de tension monophasé moulé en résine époxy pour intérieur, destiné aux réseaux 10 kV/6 kV, assurant la mesure de tension et la protection des tableaux de distribution et des disjoncteurs sur poteau. Il répond à la contrainte technique d'un volume réduit dans les cellules et des erreurs de mesure à faible charge en intégrant le transformateur dans l'ensemble du disjoncteur plutôt qu'en occupant un volume de panneau séparé.
Sa construction sèche moulée en résine époxy est complétée par des contrôles d'usine de routine sur le rapport et la polarité, avec un contrôle des décharges partielles et une vérification diélectrique réalisés selon les normes applicables. Les niveaux d'isolation sont de 12/42/75 kV et 7,2/32/60 kV, et l'appareil fonctionne à 50/60 Hz. La série JDZF1-10 présente un rapport de 10/0,22 kV, une classe de précision 1,0 avec une sortie de 15 VA, 125 VA en classe 3 et une puissance limite thermique secondaire de 200 VA ; son poids est de 25 kg.
La conformité suit les normes IEC 61869 et GB/T 20840, les certificats d'essai et rapports de routine étant disponibles sur demande. Le déploiement concerne les infrastructures intérieures telles que les chemins de fer, les centres de données, les hôpitaux et les installations de traitement des eaux. Lors de la mise en service, vérifier la résistance d'isolement, la polarité et le rapport avant la mise sous tension, mettre le secondaire à la terre en un seul point et ne jamais court-circuiter le secondaire sous tension. L'appareil n'est pas destiné au courant continu ni aux fréquences non standard. Les combinaisons de rapport et de précision peuvent être personnalisées, les dossiers documentaires étant chiffrés sur demande.
