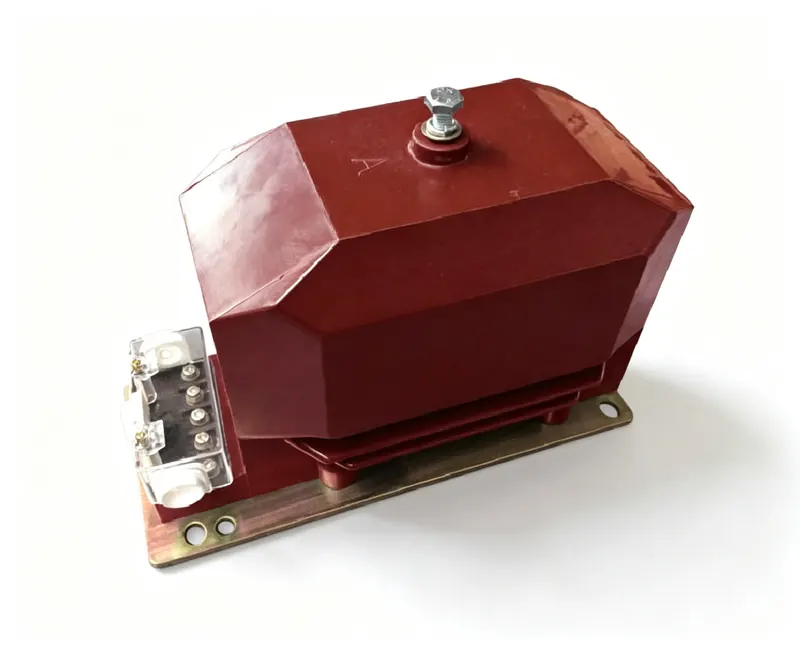

Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension monophasé intérieur à résine époxy pour systèmes 10kV, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZX10-10-6C1 | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/3P,0.5/3P,0.2/0.2/3P,0.2/0.5/3P | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 10VA / 10VA / 100VA / 100VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TT) : connecter le primaire à la ligne et au neutre. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TT sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Respecter les conventions de bornes IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TT ?
R : Le niveau d'isolement est 12/42/75kV, soit une tension système de 12kV, tenue à fréquence industrielle 42kV, tenue aux chocs de foudre 75kV crête. Également disponible 7.2/32/60kV.
Q : Quelles classes de précision sont disponibles ?
R : Classes de précision disponibles : 0.2/3P, 0.5/3P, 0.2/0.2/3P, 0.2/0.5/3P.
Q : Quelle est la charge nominale ?
R : Options de charge nominale : 10VA / 10VA / 100VA / 100VA.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | 0.2 | 0.5 | 1.0 | 3 | 3P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|
| JDZ10-10C1 JDZ10-6C1 | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 25 | 60 | 100 | 200 | / | 350 | 25 |
| JDZX10-10C1 JDZX10-6C1 | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P 0.5/3P | 25 | 50 | 100 | / | 100 | 300 | 26 |
| 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/0.2/3P 0.2/0.5/3P | 10 | 10 | / | / | 100 | 2×150 | — |

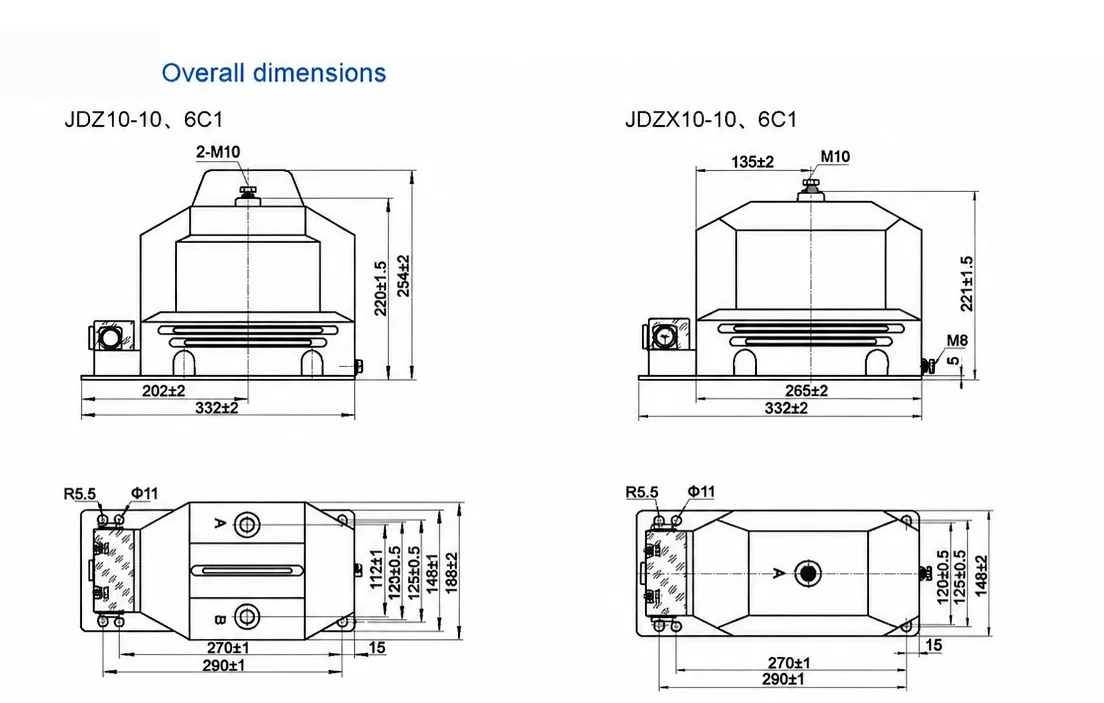

Dessin d'encombrement et de dimensions du JDZX10-10-6C1 — cliquez sur l'image pour zoomer / afficher l'original.
Ce transformateur de tension monophasé d'intérieur est conçu pour les appareillages 10 kV, généralement installé dans les enveloppes KYN28 ou les unités de raccordement en boucle pour abaisser la tension primaire à 0,1 kV aux fins de mesure et de protection. Son isolation moulée en résine époxy offre une construction sèche et sans entretien adaptée à un service intérieur.
L'architecture des enroulements prend en charge les combinaisons de classes de précision 0.2/3P, 0.5/3P, 0.2/0.2/3P et 0.2/0.5/3P, avec des charges nominales de 10 VA, 10 VA, 100 VA et 100 VA. Cela permet de spécifier des noyaux de mesure et de protection séparés, ou des noyaux de double mesure, selon l'application. L'unité pèse 26 kg et fonctionne à 50 Hz ou 60 Hz.
La conformité suit IEEE C57.13, avec des certificats d'essai et des rapports d'essais individuels disponibles sur demande. Le déploiement typique comprend des infrastructures telles que le ferroviaire, les centres de données, les hôpitaux et les services des eaux. Pour l'installation, respectez les repérages des bornes primaires et secondaires, mettez le secondaire à la terre en un seul point et ne court-circuitez jamais le secondaire sous tension. La classe 10 kV constitue une limite supérieure ; ne l'utilisez pas sur des réseaux de tension plus élevée. Des configurations personnalisées de rapport et d'enroulement sont disponibles, et le dossier documentaire peut être chiffré sur demande.
