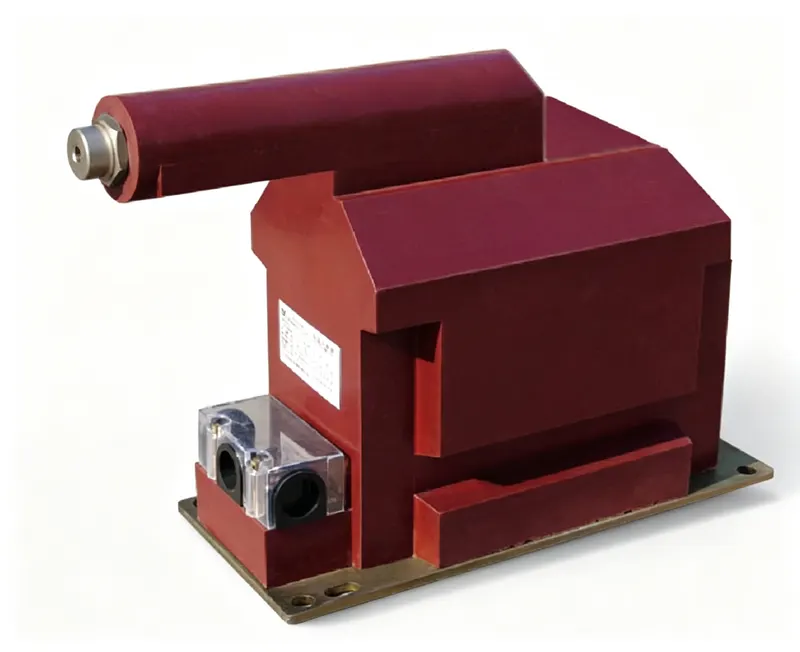

Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension 10kV intérieur pour mesure et protection, adapté aux applications RMU. Vérifier les exigences de charge et de précision avant commande.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZX10-10-6R2 | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/0.5/3P(6P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 10VA / 15VA / 50VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP) : Connecter le primaire à la phase et au neutre. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point (1n) pour la sécurité. Respecter les repères de bornes IEC 61869-3. Assurer une polarité correcte pour le fonctionnement en parallèle. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Le niveau d'isolement est 12/42/75kV, soit 12kV tension système, 42kV tenue à fréquence industrielle, 75kV tenue aux chocs de foudre.
Q : Ce TP peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour un usage intérieur uniquement, comme indiqué par 'Indoor' dans le nom et la construction en résine époxy coulée.
Q : Quelles sont les classes de précision disponibles ?
R : Les classes de précision sont 0,2/0,5 pour la mesure et 3P(6P) pour la protection, avec des charges nominales de 10VA, 15VA et 50VA respectivement.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Puissance de sortie assignée (VA) 0.2 | Puissance de sortie assignée (VA) 0.5 | Puissance de sortie assignée (VA) 1.0 | Puissance de sortie assignée (VA) 3P/6P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ10-10R2 JDZ10-6R2 | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 50 | 100 | / | 600 | 36 |
| JDZ10-10R2 JDZ10-6R2 | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 15 | 20 | / | / | 2×300 | 36 |
| JDZ10-10R2 JDZ10-6R2 | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 20 | 40 | 60 | / | Sortie d'alimentation max. 500VA | 36 |
| JDZX10-10R2G JDZX10-6R2G | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 20 | 50 | 60 | 50 | 400 | 36 |
| JDZX10-10R2 JDZX10-6R2 | 10/√3/0.1/√3/0.1/√3/3 6/√3/0.1/√3/0.1/√3/3 | 0.2/0.5/3P(6P) | 10 | 15 | / | 50 | 2×200 | 36 |

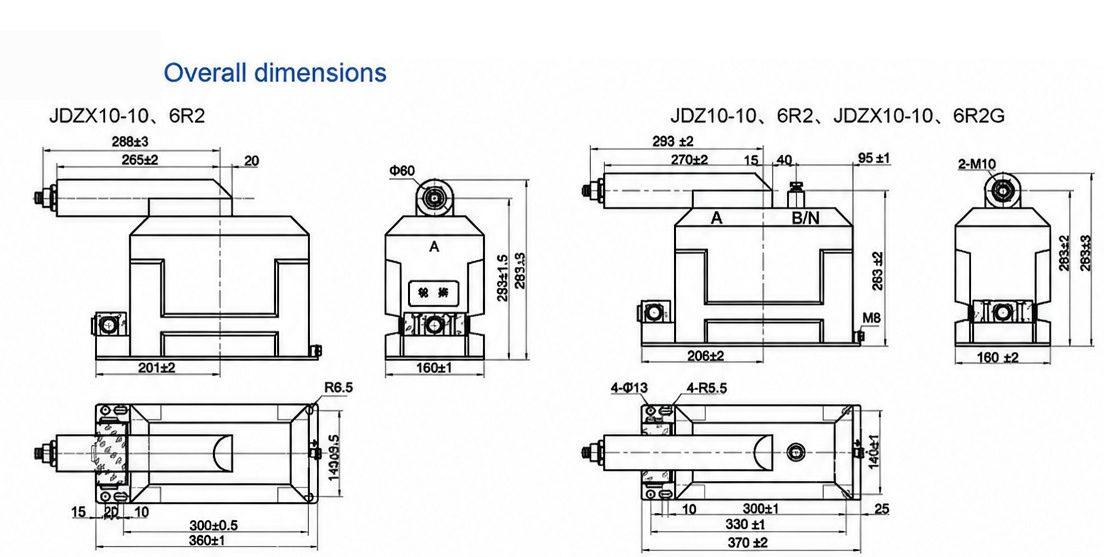

Dessin d'encombrement et de dimensions du JDZX10-10-6R2 — cliquez sur l'image pour zoomer / afficher l'original.
Le JDZX10-10-6R2 est un transformateur de tension monophasé pour intérieur, moulé en résine époxy, de 10 kV au primaire et 0,1 kV au secondaire, destiné à abaisser la tension du réseau moyenne tension à un niveau mesurable pour le comptage et la protection. Son moulage sec en résine époxy isole l'ensemble des enroulements et confère à l'appareil un encombrement compact adapté aux cellules d'appareillage et aux locaux de distribution où l'espace est limité.
Le secondaire délivre 0,1 kV avec des classes de précision 0,2, 0,5 et 3P(6P), et des puissances nominales de 10 VA, 15 VA et 50 VA. Le niveau d'isolation est de 12/42/75 kV et 7,2/32/60 kV, à 50 Hz ou 60 Hz. Comparé aux conceptions immergées dans l'huile ou au SF6, le moulage sec évite la manipulation de liquide et la surveillance de gaz, bien que la version pour intérieur impose une limite stricte. L'appareil est conçu selon la pratique IEEE C57.13, avec des preuves d'essais individuels et de type sur demande.
Le déploiement typique concerne l'appareillage moyenne tension, les postes à ossature et les cellules à montage central. Mettez le secondaire à la terre en un seul point et reliez-le à la terre du panneau ; ne court-circuitez jamais le secondaire sous tension. Vérifiez la polarité et le rapport avant la mise sous tension. L'emballage pour l'export et le support après-vente sont sur demande ; le poids de 36 kg est indiqué sur la plaque signalétique.
