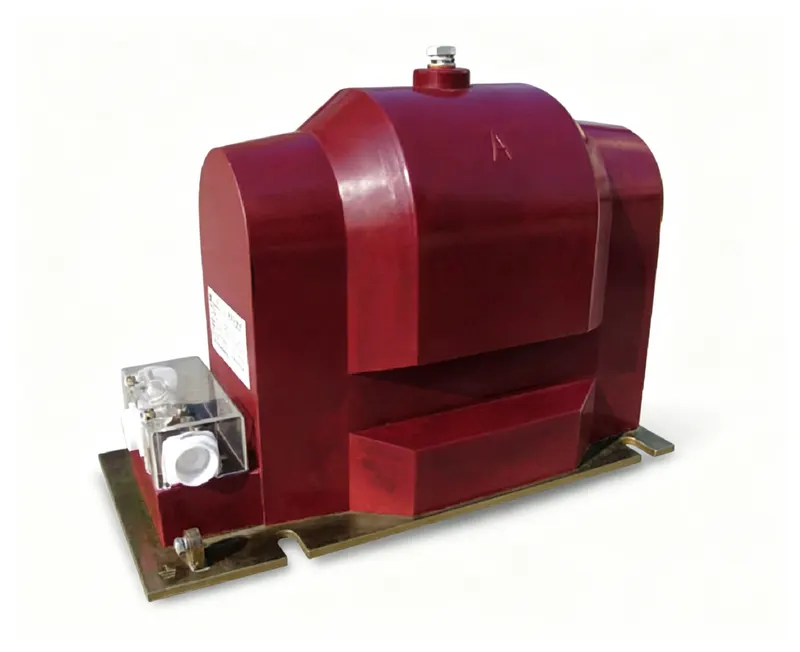

Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension monophasé intérieur pour systèmes 10kV, isolé à la résine époxy, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZX9-10-10CG | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/3P(6P),0.5/3P(6P),1.0/3P(6P),0.2/0.5/3P(6P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 50VA / 50VA / 200VA / 100VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TT) : Connecter le primaire à la ligne et au neutre. Les bornes secondaires sont 1a et 1n. Ne jamais court-circuiter le secondaire d'un TT sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Niveau d'isolement : système 12kV ; tenue à fréquence industrielle 42kV ; tenue aux chocs de foudre 75kV crête. Pour système 7,2kV : tenue à fréquence industrielle 32kV ; tenue aux chocs de foudre 60kV crête. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quelles sont les classes de précision disponibles ?
R : Les classes de précision disponibles sont 0,2/3P(6P), 0,5/3P(6P), 1,0/3P(6P) et 0,2/0,5/3P(6P).
Q : Quel est le niveau d'isolement ?
R : Le niveau d'isolement est 12/42/75kV et 7,2/32/60kV, ce qui signifie pour un système 12kV : tenue à fréquence industrielle 42kV, tenue aux chocs de foudre 75kV crête ; pour un système 7,2kV : tenue à fréquence industrielle 32kV, tenue aux chocs de foudre 60kV crête.
Q : Ce transformateur est-il adapté à une utilisation extérieure ?
R : Non, il est conçu pour une utilisation intérieure uniquement, comme indiqué par sa construction intérieure et sa résine époxy coulée.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | 0.2 | 0.5 | 1.0 | 3P | 6P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|
| JDZX9-10DG JDZX9-6DG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 100 | 200 | 400 | 150 | — | 1000 | 98 |
| JDZXF9-10DG JDZXF9-6DG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 60 | 75 | / | 150 | — | 2×500 | — |
| JDZX9-10CG JDZX9-6CG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 75 | 150 | 200 | 100 | — | 1000 | 91 |
| JDZXF9-10CG JDZXF9-6CG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 50 | 50 | / | 100 | — | 2×500 | — |

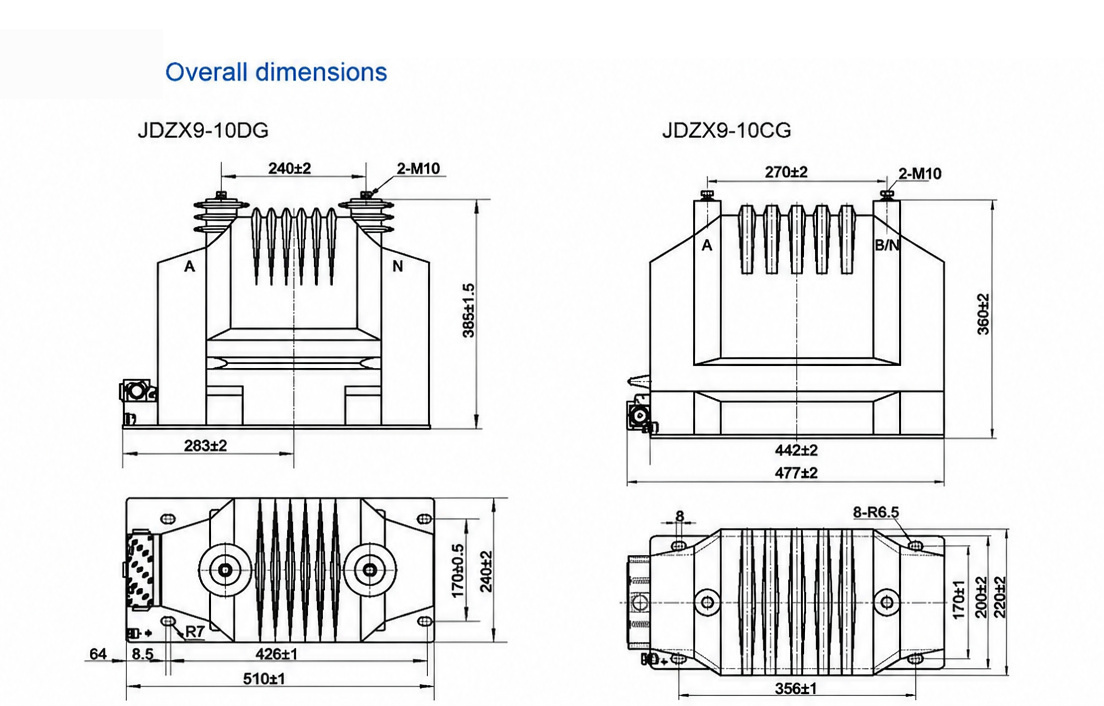

Dessin d'encombrement et de dimensions du JDZX9-10-10CG — cliquez sur l'image pour zoomer / afficher l'original.
Le JDZX9-10-10CG est un transformateur de tension moulé en résine époxy, monophasé, destiné à l'intérieur, pour réseaux 10 kV, convertissant la tension primaire en une tension secondaire de 0,1 kV pour le comptage et la protection. Ses classes de précision, de 0,2 à 1,0 avec des enroulements de protection 3P ou 6P, permettent le comptage facturation lorsque l'erreur de mesure influe directement sur la facturation.
Le moulage en résine époxy constitue le système d'isolation sec, avec des niveaux d'isolation de 12/42/75 kV et 7,2/32/60 kV couvrant la classe 10 kV. Les puissances nominales de 50 VA, 50 VA, 200 VA et 100 VA selon les combinaisons d'enroulements doivent être adaptées à la charge secondaire raccordée ; l'appareil pèse 91 kg. Choisissez les versions à enroulement unique pour le comptage seul, ou les configurations comptage et protection où les deux fonctions partagent un même transformateur.
Les rapports d'essais de type et de série sont disponibles sur demande pour vérifier la conformité. Le déploiement type s'effectue dans les appareillages moyenne tension et les postes de distribution en boucle. Avant la mise sous tension, calculez la charge secondaire en VA par rapport à la valeur nominale de la plaque signalétique, mettez le secondaire à la terre en un seul point et ne court-circuitez jamais le secondaire sous tension. L'appareil est destiné à un service intérieur et ne convient pas à une exposition extérieure ni à des charges déformées non sinusoïdales sans étude de déclassement. Les variantes de rapport et de classe de précision, les dossiers documentaires et les conditions de livraison sont établis sur devis.
