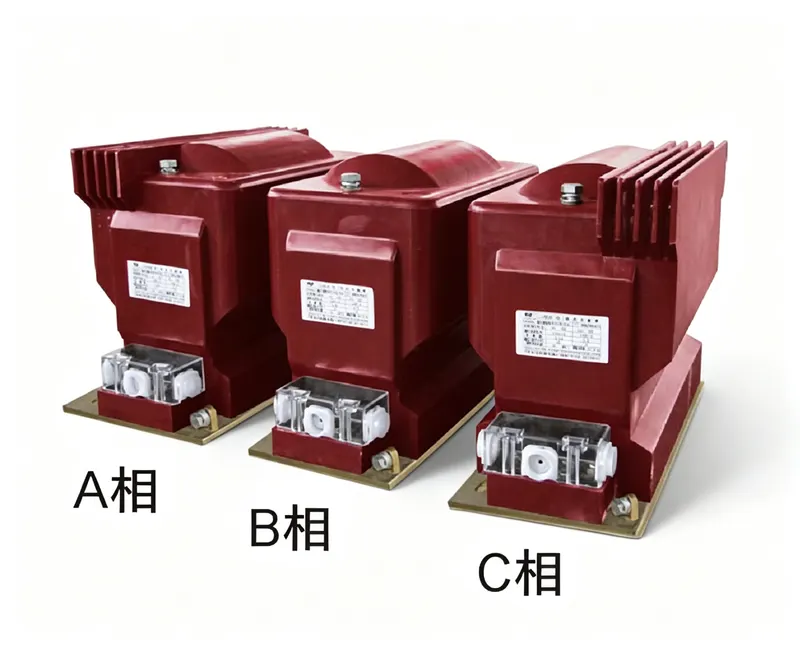

Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension monophasé intérieur à résine époxy pour systèmes 10kV, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| Code modèle | JDZX9-10-10G1 | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P),0.2/0.5/6P(3P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 300VA / 100VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Dry Epoxy Resin | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour le TP : connecter le primaire à la ligne, le secondaire aux bornes 1a/1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Suivre les conventions de bornes IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quelle est la classe de précision de ce TP ?
R : Il offre plusieurs classes de précision, notamment 0,2/6P(3P), 0,5/6P(3P), 1,0/6P(3P) et 0,2/0,5/6P(3P).
Q : Quel est le niveau d'isolement ?
R : Le niveau d'isolement est 12/42/75kV, soit système 12kV, tenue à fréquence industrielle 42kV, tenue aux chocs de foudre 75kV crête.
Q : Quelle est la charge nominale ?
R : La charge nominale est 300VA / 100VA.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Puissance de sortie assignée (VA) 0.2 | Puissance de sortie assignée (VA) 0.5 | Puissance de sortie assignée (VA) 1.0 | Puissance de sortie assignée (VA) 3P 6P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX9-10G1 JDZX9-6G1 | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 70 | 150 | 300 | 100 | 800 | 58 |
| JDZXF9-10G1 JDZXF9-6G1 | 10/√3/0.1/√3/0.1/3/0.1/3 6/√3/0.1/√3/0.1/3/0.1/3 | 0.2/0.5/6P(3P) | 30 (40) | 50 (40) | / | 100 | 2×400 | 58 |

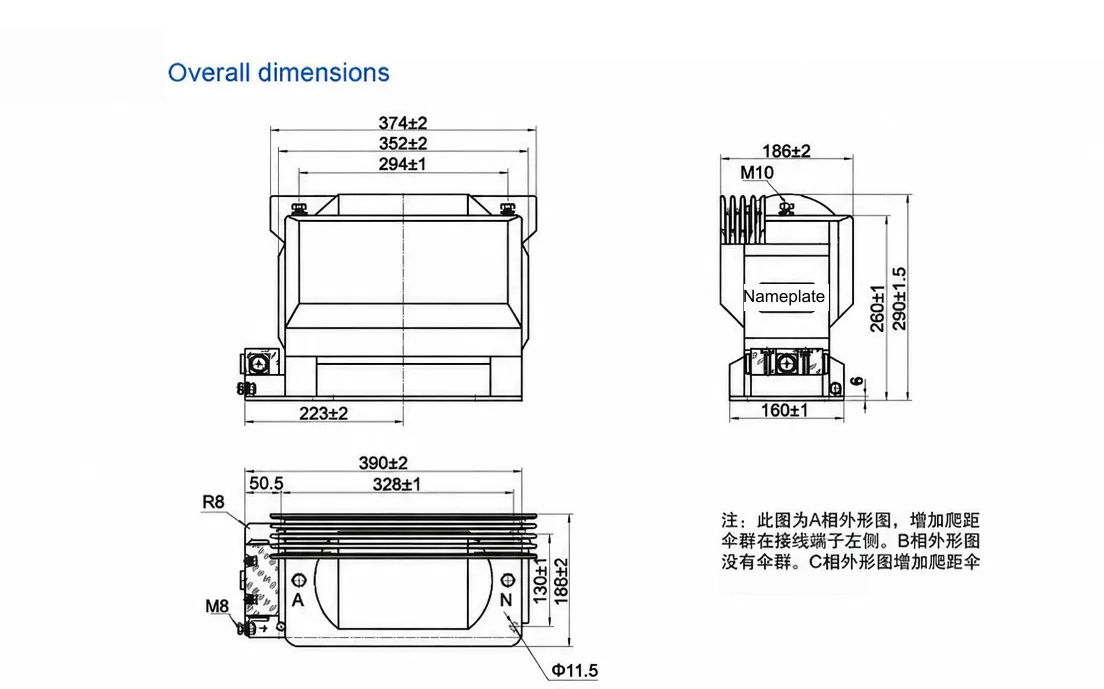

Dessin d'encombrement et de dimensions du JDZX9-10-10G1 — cliquez sur l'image pour zoomer / afficher l'original.
