Transformateur de tension à structure isolée intérieure, blindage métallique, coulé en résine époxy, conforme aux normes GB/T20840.1/3 & IEC61869-1/3 ; niveau d'isolement 40,5/95/200 kV, conception de mise à la terre totale du boîtier, poids net 75 kg.
Le JDZXF9-35A1-CQ est un transformateur de tension intérieur 35 kV à isolation en résine époxy, adapté au comptage et à la protection dans les appareillages moyenne tension. Il est conforme aux normes IEC 61869-1/3.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZXF9-35A1-CQ | Marquage de la plaque constructeur |
| Tension primaire | 35kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/0.5/3P(6P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 15VA(0.2),20VA(0.5),100VA(3P) | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 40.5/95/200kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz / 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP) : connecter le primaire à la ligne et au neutre ; les bornes secondaires sont 1a et 1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre un point de l'enroulement secondaire. Assurer une protection par fusible appropriée côté primaire. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce transformateur ?
R : Il s'agit d'un réseau 40,5 kV ; tenue à fréquence industrielle 95 kV ; tenue aux chocs de foudre 200 kV crête.
Q : Peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour une utilisation intérieure uniquement.
Q : Quelles sont les classes de précision disponibles ?
R : 0,2, 0,5 et 3P (ou 6P) pour la protection.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et puissance de sortie assignée (VA) COSΦ=0.3 (0.2/0.5/1.0/3P) | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|
| JDZX15-35A1 | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 30/60/150/100 | 400 | 75 |
| JDZXF9-35A1 | 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 15/20/-/100 | 200/200 | — |

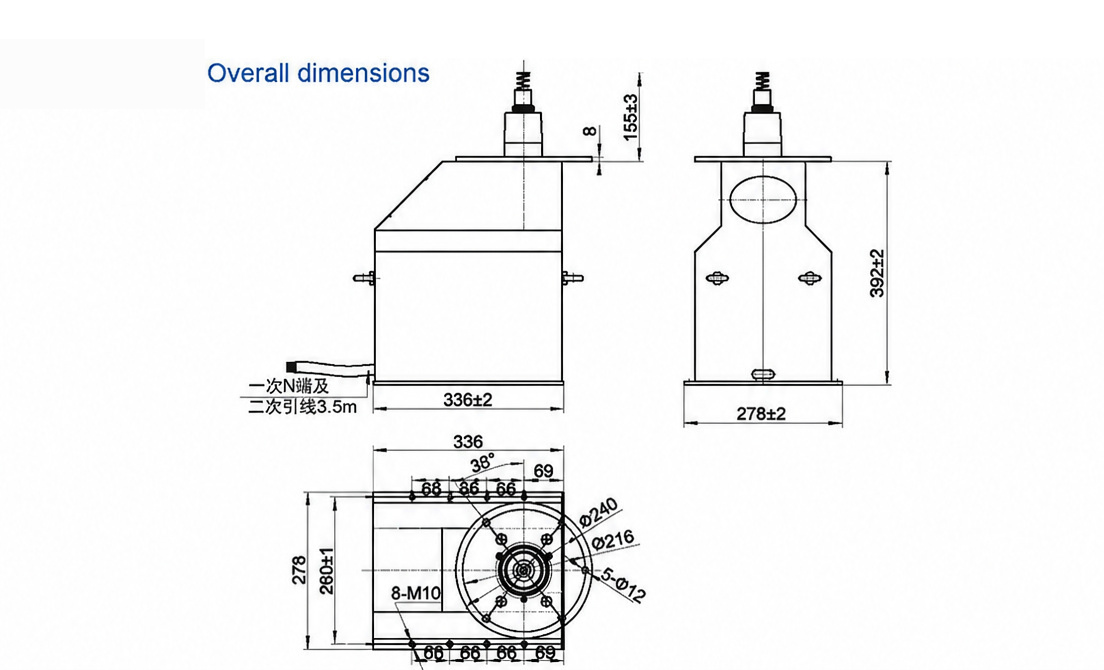

Dessin d'encombrement et de dimensions du JDZXF9-35A1-CQ — cliquez sur l'image pour zoomer / afficher l'original.
Il s'agit d'un transformateur de tension moulé en résine époxy, blindé métallique, monophasé, pour installation intérieure, destiné aux réseaux 35 kV, qui abaisse la tension primaire à 0,1 kV pour le comptage et la protection. Son isolation sèche en résine époxy remplace l'huile ou le gaz, ce qui rend l'unité compacte et ne nécessite aucune manipulation d'huile ni surveillance de gaz sur site.
Le rapport 35/√3/0,1/√3/0,1/√3/0,1/3 prend en charge les classes de précision 0,2/0,5/3P(6P) avec des puissances nominales de 15 VA à 0,2, 20 VA à 0,5 et 100 VA à 3P, et une puissance limite thermique secondaire de 200 VA. Le niveau d'isolation est de 40,5/95/200 kV à 50 Hz ou 60 Hz. Comparé aux conceptions immergées dans l'huile ou au SF6, le moulage supprime la maintenance des fluides mais fixe la marge d'isolation dès la fabrication. La conformité suit la série GB/T 20840, avec la documentation des essais individuels et de type disponible sur demande.
Le déploiement typique concerne les appareillages intérieurs des postes de collecte éoliens, photovoltaïques et de stockage. Avant la mise sous tension, vérifier la résistance d'isolation, la polarité et le rapport lors des essais de réception, mettre à la terre le secondaire en un seul point et suivre le schéma de bornes de la plaque signalétique. Ne jamais court-circuiter le secondaire sous tension. Les variantes de rapport et de classe de précision, les dossiers documentaires et les délais de livraison sont établis sur demande.
