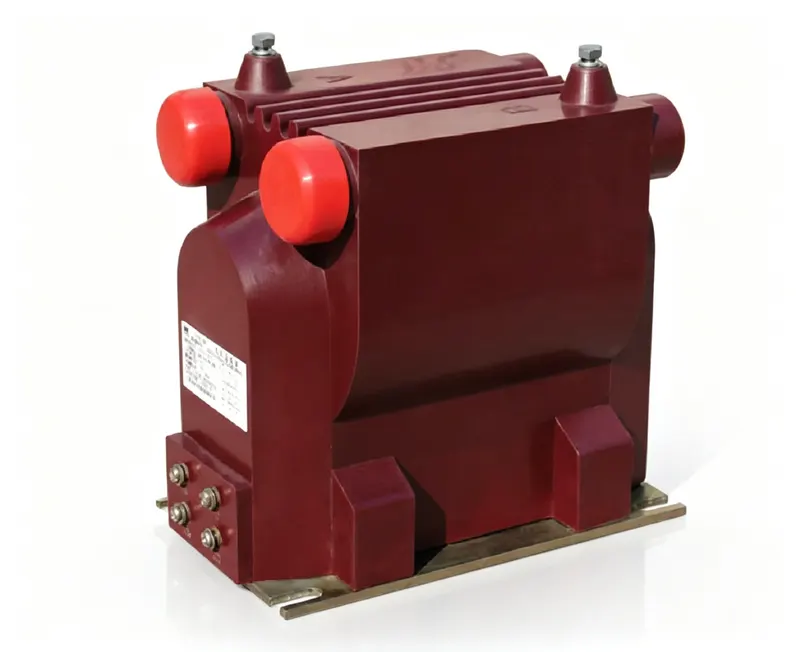

JDZF6-10-6R 户内单相环氧树脂浇注式电压互感器
10kVJDZF6-10-6R
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2, 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZF6-10-6R

JDZF6-10-6R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量30kg
工程数据

完整电气与机械规格

型号编号: JDZF6-10-6R

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2, 0.5
额定输出负荷:15VA / 20VA / 30VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZF6-10-6R是一款10kV户内单相环氧树脂电压互感器,用于环网柜,提供0.1kV二次侧和多种额定输出。适用于环网柜中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZF6-10-6R工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2, 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷15VA / 20VA / 30VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内环网柜(RMU)应用
  • 用于计量和保护的电压测量
  • 采用环氧树脂绝缘的户内开关柜
  • 需要0.1kV二次输出的系统
  • 50Hz或60Hz网络

不建议用于

  • 无附加外壳的户外安装
  • 高于12kV(Um)的系统
  • 直流应用
  • 超过30VA的高额定输出要求
  • 气体绝缘开关设备(GIS)未经适配

拓扑与接线

对于电压互感器(PT):按照IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a和1n。将二次绕组在一点(1n)接地以确保安全。在带电情况下切勿短路PT的二次侧——会导致危险的过电流。并联操作时确保极性正确。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。另有7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压60kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZF6-10-6R的绝缘水平是多少?

答: 它有两个额定值:12/42/75kV和7.2/32/60kV,意味着对于12kV系统,工频耐受电压为42kV,雷电冲击耐受电压为75kV峰值;对于7.2kV系统,分别为32kV和60kV。

问: 该互感器可以户外使用吗?

答: 不可以,它仅设计用于户内,通常安装在环网柜或开关柜内。

问: 可用的额定输出有哪些?

答: 额定输出选项有15VA、20VA和30VA,适用于各种计量和保护负载。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZF6-10-6R
8 列 · 3 行

JDZ6-10、6R型电压互感器

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0二次热极限输出(VA)重量(kg)
JDZ6-10R JDZ6-6R10/0.1 6/0.10.2 0.5 1.0305010040030
JDZF6-10R JDZF6-6R10/0.1/0.1 6/0.1/0.10.2/0.51520302×20030
JDZJ6-10R JDZJ6-6R10/0.1/0.22 6/0.1/0.220.2 0.52040/电源最大输出40030
工程图纸

规格与外形图纸

JDZF6-10-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZF6-10-6R

JDZF6-10-6R 为户内单相环氧树脂浇注电压互感器,一次额定电压 10kV,二次额定电压 0.1kV,用于将系统电压降至可测量水平,供计量与保护仪表使用。其干式环氧树脂浇注体对绕组组件起绝缘作用,绝缘水平为 12/42/75kV 和 7.2/32/60kV,工作频率为 50Hz 或 60Hz。

准确级 0.2 和 0.5 可选,额定负荷为 15VA、20VA 和 30VA,因此该产品可与所需的计量或保护用途相匹配。该设计仅适用于户内,重量为 30kg。适用于 10kV 开关柜和计量柜内的安装。由于二次侧在带电时绝不允许短路,二次回路应一点接地,铭牌端子图规定了 primary 和 secondary 的接线方式;送电前检查按数据表执行。

10kV 等级为其上限,该产品不得应用于高于该等级的系统。其他变比和准确级组合可按需提供,型式试验和例行试验报告可随试验文件一并提供;交货周期在询价时确认。
