户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
JDZF6-10-6R是一款10kV户内单相环氧树脂电压互感器,用于环网柜,提供0.1kV二次侧和多种额定输出。适用于环网柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZF6-10-6R | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 15VA / 20VA / 30VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):按照IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a和1n。将二次绕组在一点(1n)接地以确保安全。在带电情况下切勿短路PT的二次侧——会导致危险的过电流。并联操作时确保极性正确。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。另有7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压60kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: JDZF6-10-6R的绝缘水平是多少?
答: 它有两个额定值:12/42/75kV和7.2/32/60kV,意味着对于12kV系统,工频耐受电压为42kV,雷电冲击耐受电压为75kV峰值;对于7.2kV系统,分别为32kV和60kV。
问: 该互感器可以户外使用吗?
答: 不可以,它仅设计用于户内,通常安装在环网柜或开关柜内。
问: 可用的额定输出有哪些?
答: 额定输出选项有15VA、20VA和30VA,适用于各种计量和保护负载。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 额定输出(VA) 0.2 | 额定输出(VA) 0.5 | 额定输出(VA) 1.0 | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| JDZ6-10R JDZ6-6R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 50 | 100 | 400 | 30 |
| JDZF6-10R JDZF6-6R | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 15 | 20 | 30 | 2×200 | 30 |
| JDZJ6-10R JDZJ6-6R | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 20 | 40 | / | 电源最大输出400 | 30 |

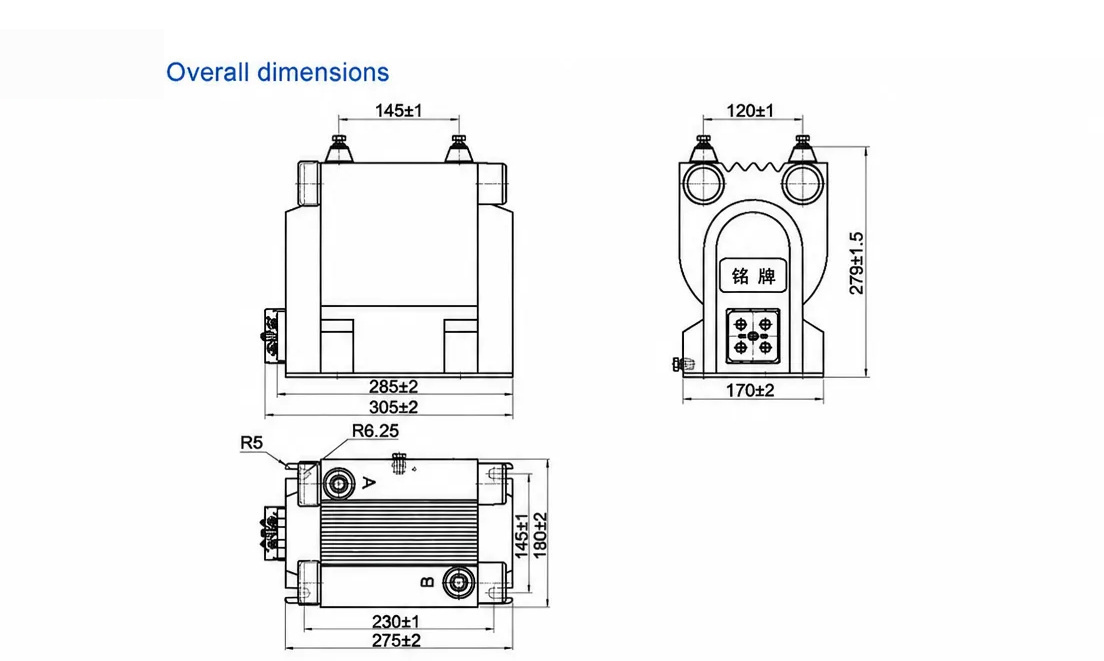

JDZF6-10-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZF6-10-6R 为户内单相环氧树脂浇注电压互感器,一次额定电压 10kV,二次额定电压 0.1kV,用于将系统电压降至可测量水平,供计量与保护仪表使用。其干式环氧树脂浇注体对绕组组件起绝缘作用,绝缘水平为 12/42/75kV 和 7.2/32/60kV,工作频率为 50Hz 或 60Hz。
准确级 0.2 和 0.5 可选,额定负荷为 15VA、20VA 和 30VA,因此该产品可与所需的计量或保护用途相匹配。该设计仅适用于户内,重量为 30kg。适用于 10kV 开关柜和计量柜内的安装。由于二次侧在带电时绝不允许短路,二次回路应一点接地,铭牌端子图规定了 primary 和 secondary 的接线方式;送电前检查按数据表执行。
10kV 等级为其上限,该产品不得应用于高于该等级的系统。其他变比和准确级组合可按需提供,型式试验和例行试验报告可随试验文件一并提供;交货周期在询价时确认。
