首页产品电压互感器JDZF9-20-15

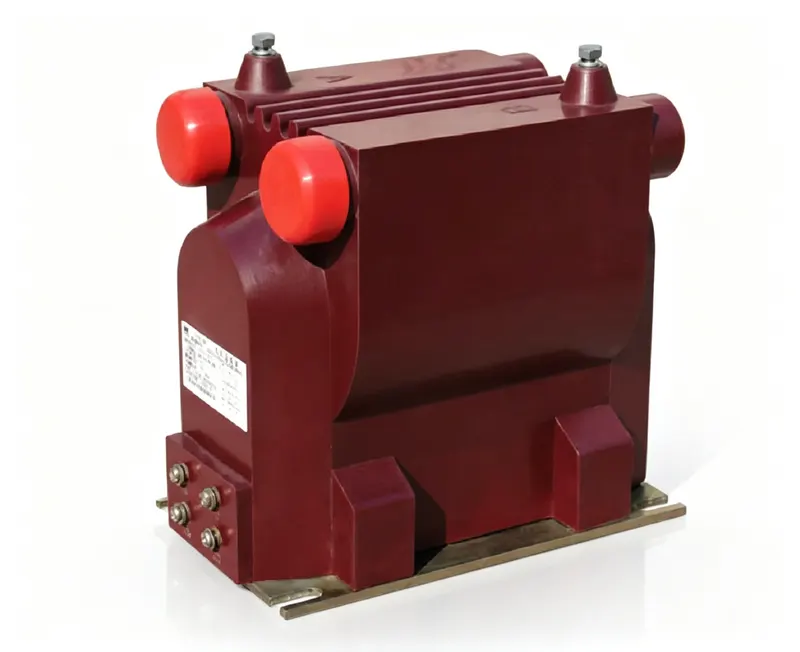

JDZF9-20-15 户内单相环氧树脂浇注式电压互感器
20kVJDZF9-20-15
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding:0.1kV (0.2, 0.5, 1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZF9-20-15

JDZF9-20-15 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量68kg
工程数据

完整电气与机械规格

型号编号: JDZF9-20-15

电气参数

一次额定电压 (Un):20kV
二次绕组电压:0.1kV
计量与保护准确级:0.2, 0.5, 1.0
额定输出负荷:30VA / 40VA / 50VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV,18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于20kV系统的户内单相电压互感器,适用于环网柜应用中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZF9-20-15工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2, 0.5, 1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 40VA / 50VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV,18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 20kV一次系统,二次输出0.1kV
  • 开关柜面板中的计量与保护
  • 需要环氧树脂绝缘的干式安装

不建议用于

  • 户外变电站安装
  • 高于24kV的系统(基于绝缘水平)
  • 电流互感器应用
  • 高于50VA的高负载要求

拓扑与接线

对于PT:一次侧连接线路和中性线;二次端子为1a/1n。切勿在PT带电时短路其二次侧——会导致危险的过电流。二次绕组应单点接地。绝缘水平:24kV系统;工频耐受65kV;雷电冲击耐受125kV峰值。另为18kV系统;工频耐受55kV;雷电冲击耐受105kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为24/65/125kV和18/55/105kV,即对于24kV系统,工频耐受电压为65kV,雷电冲击耐受电压为125kV峰值;对于18kV系统,分别为55kV和105kV。

问: 该PT能否用于户外?

答: 不可以,它仅设计用于户内,名称中的'户内'及其环氧树脂浇注结构表明了这一点。

问: 有哪些可用的负载?

答: 额定负载选项为30VA、40VA和50VA。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZF9-20-15
9 列 · 4 行

JDZ9-20、15 JDZ9-20、15G 型电压互感器技术参数

型号额定电压比准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1额定输出 (VA) 3P二次热极限输出 (VA)重量 (kg)
JDZ9-20 JDZ9-1520/0.1 15/0.10.2 0.5 160150300/80068
JDZ9-20 JDZ9-1520/0.1 15/0.10.2/0.2 0.2/0.5 0.5/0.5304050/2×40068
JDZ9-20G JDZ9-15G20/0.1/0.1 15/0.1/0.10.2/6P 0.5/6P60150/10040068
JDZ9-20G JDZ9-15G20/0.1/0.1 15/0.1/0.10.2/0.2/6P 0.2/0.5/6P 0.5/0.5/6P3030/1002×20068
工程图纸

规格与外形图纸

JDZF9-20-15 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZF9-20-15

JDZF9-20-15 为户内单相环氧树脂浇注电压互感器,一次额定电压 20 kV,二次电压 0.1 kV,用于中压系统中将电压降下,供计量与保护继电器使用。其绕组组件由干式环氧树脂浇注绝缘,整机重量 68 kg。

准确级可选 0.2、0.5 和 1.0,对应额定负荷分别为 30 VA、40 VA 和 50 VA,频率为 50 Hz 或 60 Hz。绝缘水平为 24/65/125 kV 和 18/55/105 kV。与油浸式或 SF6 设计相比,干式浇注在户内安装时无需处理液体和气体。产品符合 IEC 61869 系列标准,例行试验和型式试验文件可按需提供。

该产品用于户内变电站间隔,进行母线电压测量与保护。请遵照铭牌端子图接线,二次侧应一点接地,带电时严禁短接二次侧;送电前应核对极性与变比。本产品为户内型,不适用于户外露天安装。变比与准确级的不同规格、样品与型式试验支持以及试验文件包,均可按需报价。
