首页产品电压互感器JDZF9-35Q

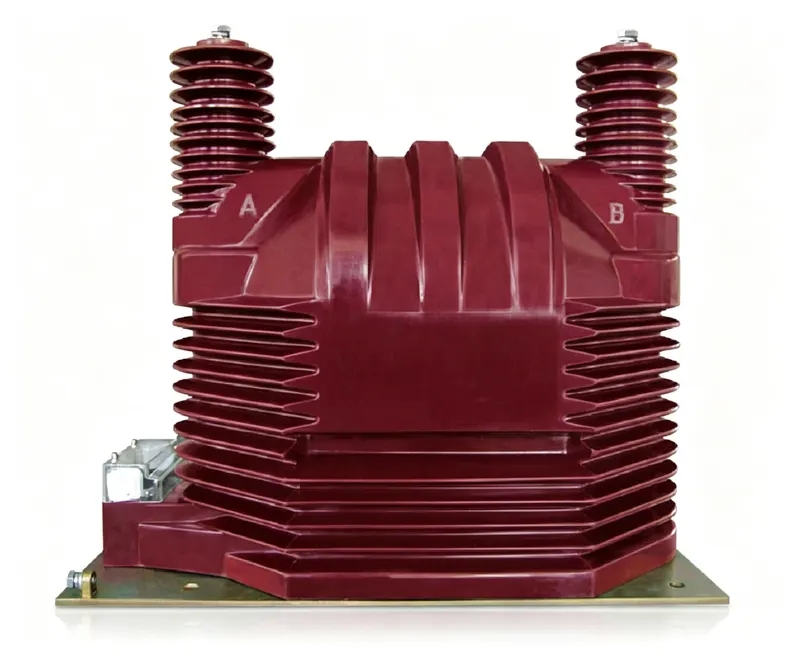

JDZF9-35Q 户内单相环氧树脂浇注式电压互感器
35kVJDZF9-35Q
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2, 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZF9-35Q

JDZF9-35Q 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量98kg
工程数据

完整电气与机械规格

型号编号: JDZF9-35Q

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2, 0.5
额定输出负荷:30VA / 50VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZF9-35Q是一款用于环网柜应用的35kV户内电压互感器,提供0.1kV二次输出,具有双重额定负载。适用于室内开关柜的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZF9-35Q工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2, 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 50VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 35kV系统中的电压测量和保护
  • 计量和继电保护方案
  • 环氧树脂绝缘,适用于恶劣的室内环境

不建议用于

  • 无额外防护的户外安装
  • 高压直流(HVDC)系统
  • 无适配器的气体绝缘开关设备(GIS)
  • 需要超出标准的高准确级应用

拓扑与接线

对于电压互感器(PT):根据IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。确保二次侧在一点接地。切勿在带电状态下短路PT的二次侧——存在危险的过电流。绝缘水平:40.5kV系统电压;工频耐受95kV;雷电冲击耐受200kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZF9-35Q的绝缘水平是多少?

答: 绝缘水平为40.5kV系统电压,工频耐受95kV,雷电冲击耐受200kV峰值。

问: 该互感器可以在户外使用吗?

答: 不可以,它仅设计用于室内。对于户外应用,需要额外的防风雨措施或使用其他型号。

问: 二次端子的标识是什么?

答: 二次端子为1a/1n,符合IEC 61869-3。确保正确接地,切勿在带电状态下短路二次侧。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZF9-35Q
9 列 · 4 行

JDZ9-35(Q) JDZX9-35G 型电压互感器

型号额定电压比 (kV)准确级组合0.20.51.03P/6P二次热极限输出 (VA)重量 (kg)
JDZ9-35(Q)35/0.10.2 0.5 1.060150300/80098
JDZF9-35Q35/0.1/0.10.2/0.53050//2×40098
JDZX9-35G35/√3/0.1/√3/0.1/30.2/3P(6P) 0.5/3P(6P)3090/10060098
JDZFX9-35G35/√3/0.1/√3/0.1/√3/0.1/30.2/0.2/3P(6P) 0.2/0.5/3P(6P)1520/1002×30098
工程图纸

规格与外形图纸

JDZF9-35Q 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZF9-35Q

JDZF9-35Q 是一款用于 35 kV 系统的户内单相环氧树脂浇注电压互感器,将 35 kV 转换为 0.1 kV,用于计量与保护。其 0.2 级和 0.5 级准确级可支持电费结算,因为比值差会直接影响计费。

干式环氧树脂浇注体对绕组起到绝缘作用,并使整体结构紧凑,适合占地有限的开关柜柜体和配电室。额定输出为 0.2 级时 30 VA、0.5 级时 50 VA,二次热极限输出为 2×400 VA;绝缘水平为 40.5/95/200 kV,适用于 50 Hz 或 60 Hz。整机重量为 98 kg。

在 35 kV 系列中,当需要 35/0.1/0.1 的变比和双准确级时,本型号即为合适之选。型式试验和例行试验报告可按需提供。典型应用是在变电站间隔内用于母线电压测量与保护。仅限户内安装,严禁用于露天场所;请按铭牌端子图接线,二次侧应单点接地,带电时严禁短接二次侧。OEM 品牌标识和文件资料包可按需报价。
