户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
JDZX10-10-6A是一款用于10kV系统的户内单相电压互感器，适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZX10-10-6A | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 10VA / 30VA / 50VA / 50VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
按IEC 61869-3将一次侧连接至线路和中性点。二次端子：1a/1n为主绕组，附加端子为第二绕组。严禁在PT带电时短路二次侧——会导致危险的过电流。在一点接地二次绕组。并联运行时确保极性正确。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该互感器的绝缘水平是多少？
答： 额定电压为7.2kV系统；工频耐受电压32kV；雷电冲击耐受电压60kV峰值。
问： 能否用于户外？
答： 不可以，由于环氧树脂浇注，仅设计用于户内。
问： 有哪些准确级可选？
答： 可选0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P)。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 额定输出(VA) 0.2 | 额定输出(VA) 0.5 | 额定输出(VA) 1.0 | 额定输出(VA) 3P | 二次热极限输出(VA) | 重量(kg) | 备注 |
|---|---|---|---|---|---|---|---|---|---|
| JDZ10-10A | 10/0.1 | 0.2 | 15 | 30 | 60 | / | 300 | 18 | 同RZL-10 JDZ8-10 JDZ18-10 |
| JDZ10-6A | 6/0.1 | 0.5 | 15 | 30 | 60 | / | 300 | 18 | 同RZL-10 JDZ8-10 JDZ18-10 |
| JDZ10-10A | 10/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 10 | 30 | 50 | 50 | 300 | 18.5 | 同REL-10 JDZX8-10 JDZX18-10 |
| JDZX10-6A | 6/0.1/√3/0.1/3 | 0.5/6P(3P) | 10 | 30 | 50 | 50 | 300 | 18.5 | 同REL-10 JDZX8-10 JDZX18-10 |

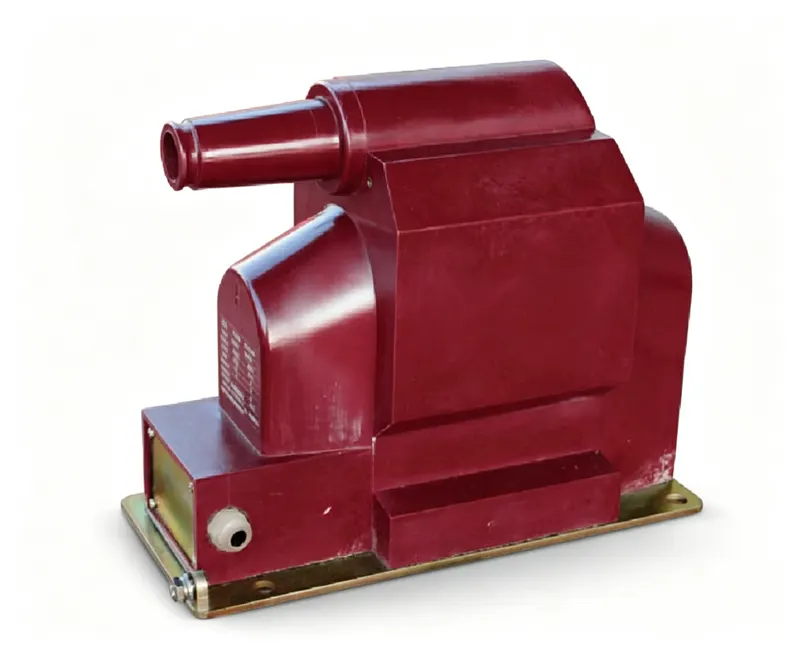

JDZX10-10-6A 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
