首页产品电压互感器JDZX10-10-6A
JDZX10-10-6A 户内单相环氧树脂浇注式电压互感器
10kV/6kVJDZX10-10-6A
绕组与原理拓扑内部接线示意图
Primary Winding:10kV/6kV
Secondary Winding:0.1kV (0.2/6P(3P),0.5/6P(3P),1.0/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX10-10-6A

JDZX10-10-6A 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 两组三相电压比可选
  • 重量18.5kg
工程数据

完整电气与机械规格

型号编号: JDZX10-10-6A

电气参数

一次额定电压 (Un):10kV/6kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)
额定输出负荷:10VA / 30VA / 50VA / 50VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZX10-10-6A是一款用于10kV系统的户内单相电压互感器,适用于环网柜应用中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX10-10-6A工厂铭牌标识
一次电压10kV/6kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷10VA / 30VA / 50VA / 50VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内开关设备和环网柜
  • 0.2或0.5准确级的电能计量
  • 6P(3P)级的保护应用
  • 干式、免维护安装

不建议用于

  • 无附加外壳的户外安装
  • 高于10kV的系统(如35kV)
  • 超过60kV峰值的强冲击环境
  • 气体绝缘开关设备(GIS)未经适配

拓扑与接线

按IEC 61869-3将一次侧连接至线路和中性点。二次端子:1a/1n为主绕组,附加端子为第二绕组。严禁在PT带电时短路二次侧——会导致危险的过电流。在一点接地二次绕组。并联运行时确保极性正确。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 额定电压为7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压60kV峰值。

问: 能否用于户外?

答: 不可以,由于环氧树脂浇注,仅设计用于户内。

问: 有哪些准确级可选?

答: 可选0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P)。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX10-10-6A
10 列 · 4 行

JDZ10-10、6A 型电压互感器

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0额定输出(VA) 3P二次热极限输出(VA)重量(kg)备注
JDZ10-10A10/0.10.2153060/30018同RZL-10 JDZ8-10 JDZ18-10
JDZ10-6A6/0.10.5153060/30018同RZL-10 JDZ8-10 JDZ18-10
JDZ10-10A10/√3/0.1/√3/0.1/30.2/6P(3P)1030505030018.5同REL-10 JDZX8-10 JDZX18-10
JDZX10-6A6/0.1/√3/0.1/30.5/6P(3P)1030505030018.5同REL-10 JDZX8-10 JDZX18-10

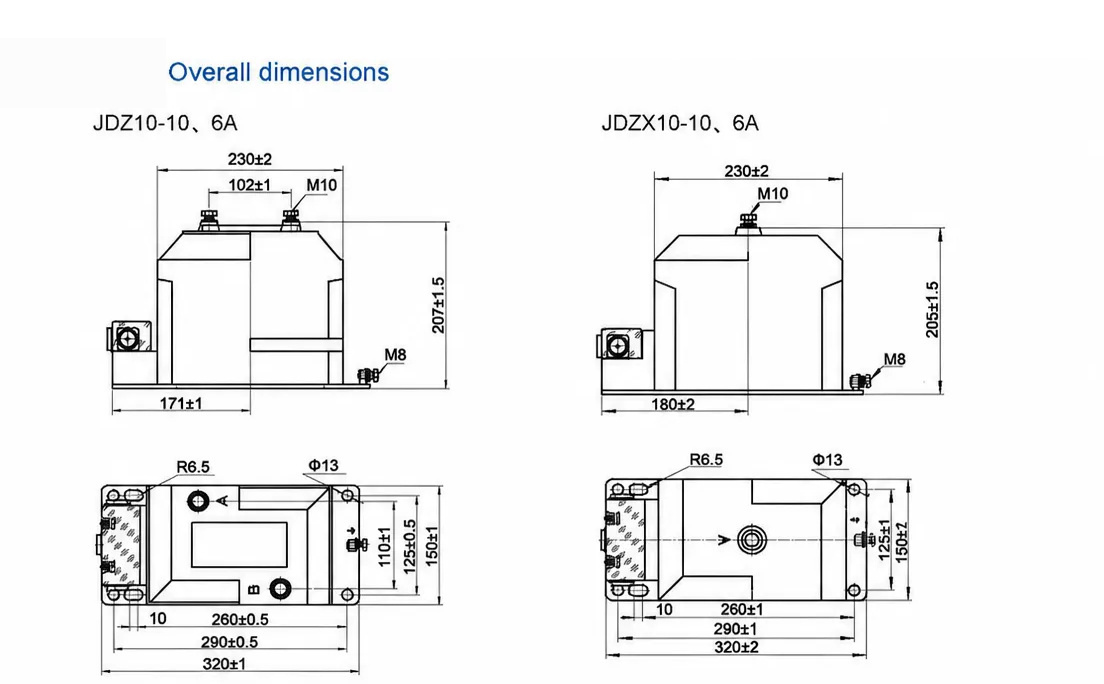

工程图纸

规格与外形图纸

JDZX10-10-6A 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX10-10-6A

JDZX10-10-6A 是一款用于 10kV/6kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1kV 二次电压,供计量与保护使用。其干式环氧树脂绝缘与浇注结构适用于油浸式设备难以安装的柜体空间,重量为 18.5kg。

可选准确级组合为 0.2/6P(3P)、0.5/6P(3P) 和 1.0/6P(3P),对应额定负荷为 10VA、30VA 和 50VA,频率为 50Hz 或 60Hz,绝缘水平为 7.2/32/60kV。可选配两组三相电压比,因此该产品可针对任一系统电压进行选型。请根据所连接的继电器和仪表选择相应的准确级与额定负荷,而不要选用高于应用需求的准确级,因为未使用的精度等级只会增加成本而无实际收益。

典型应用为风电、光伏及储能升压站中的户内开关柜。二次侧带电时严禁短路;二次侧应单点接地,并遵循铭牌端子图接线。安装间距、固定细节及试验文件可按需提供。特殊电压比与准确级可按需报价。
